4 Réparation
4.8.1 Remplacement du moyeu
Suite
6
7
8
9
10
11
12
Suite page suivante
564
Action

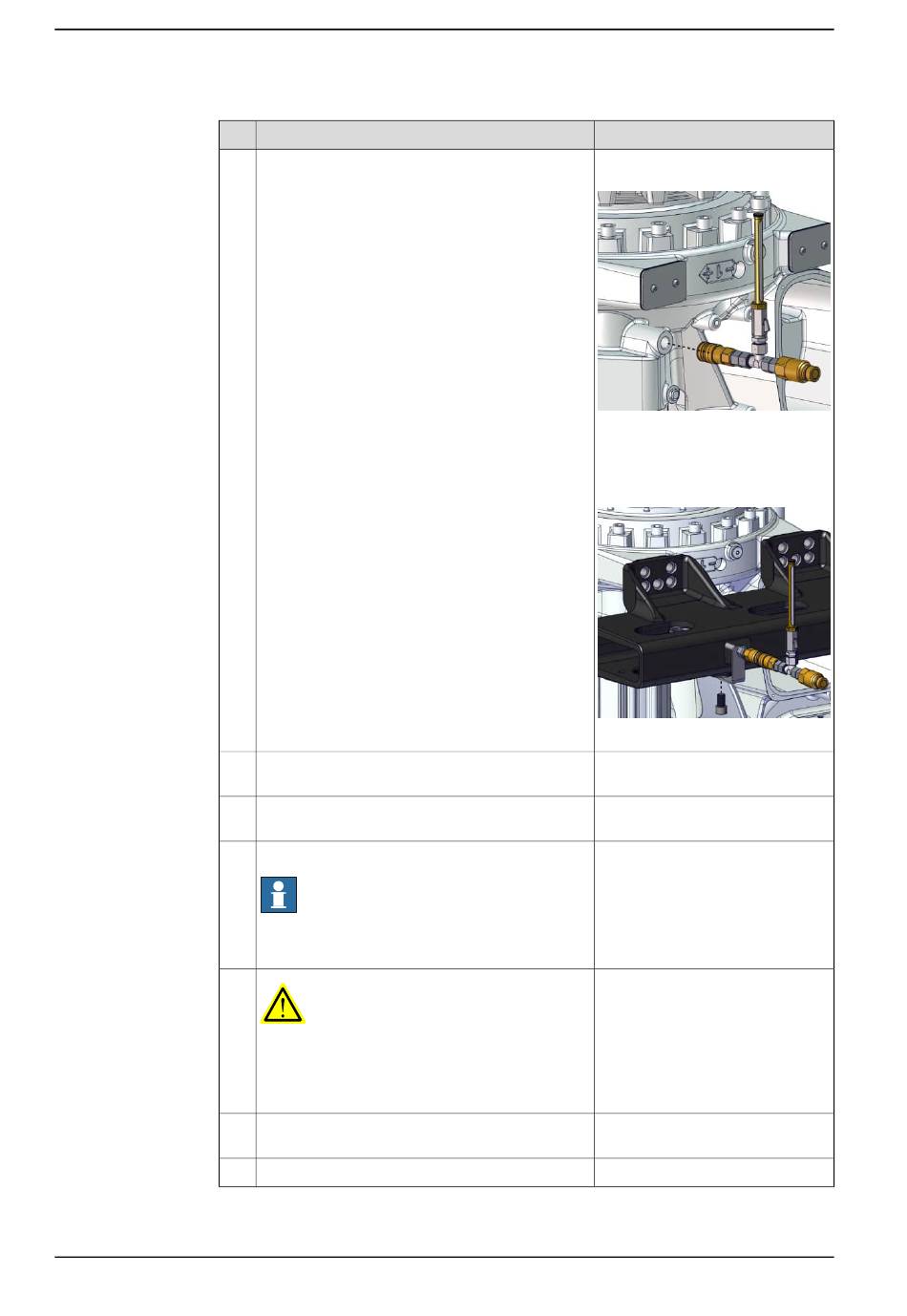

Assurez-vous que la vanne est fermée (à l'horizo-
ntale) et montez la jauge de niveau d'huile.
Ouvrez lentement la vanne pour éviter les bulles
d'air dans l'huile.
Raccordez le distributeur d'huile à la jauge de ni-
veau d'huile.
Extrayez l'huile du distributeur d'huile.
Remarque
Il restera de l'huile dans l'engrenage après la vida-
nge.
AVERTISSEMENT
L'huile usagée constitue un produit dangereux et
doit subir une procédure stricte de mise au rebut.
Reportez-vous à la section
page 733
pour plus d'informations.
Retirez le distributeur d'huile et remettez en place
le capuchon protecteur sur le raccord.
Replacez le bouchon d'orifice d'huile.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
Jauge de niveau d'huile
3HAC061881-001
xx1600002097
Si le Ensemble élévateur à fourche
est assemblé, fixez la vis d'exten-
sion dans le passage de chariot
élévateur.
xx1700000314
Démantèlement à la
Couple de serrage : 24 Nm
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
