3 Maintenance
3.4.3 Vidange d'huile, réducteur de l'axe 2
3.4.3 Vidange d'huile, réducteur de l'axe 2
Utilisation du distributeur d'huile
La procédure de vidange d'huile de cette section décrit l'utilisation d'un distributeur
d'huile.
Emplacement des bouchons d'huile

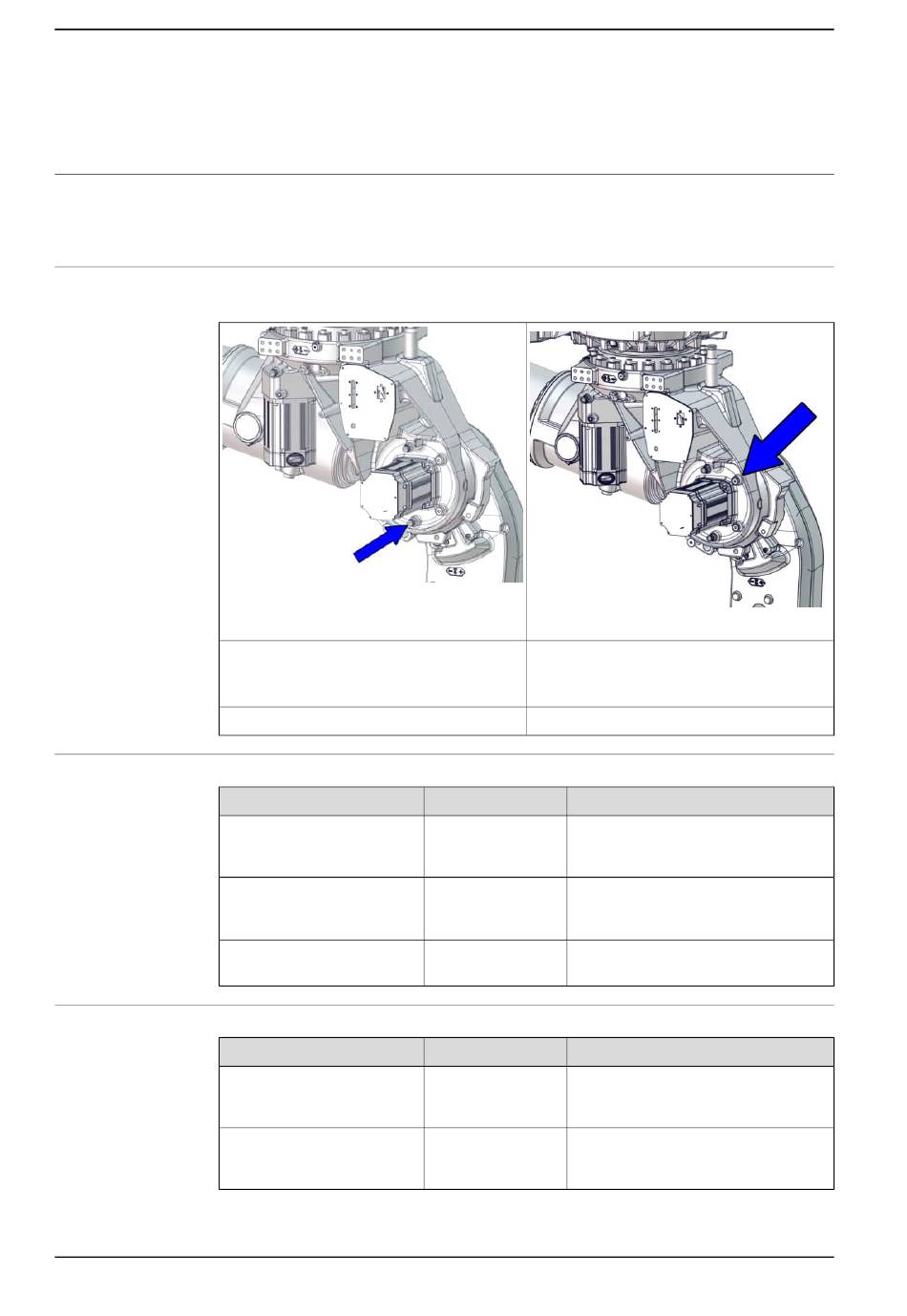

Les bouchons d'huile du réducteur se situent tel qu'illustré.
xx1600002141
Orifice d'huile avec raccord
Utilisé pour la vidange et le remplissage du
distributeur d'huile.
Couple de serrage : N/A.
Outils et équipement requis
Équipement, etc.
Récipient de collecte d'huile
Distributeur d'huile
Jeu d'outils standard
Consommables et pièces d'usure requis
Consommables
Huile de lubrification
Joint torique, G 1/2"
Suite page suivante
160
Référence
-
-
-
Référence
-
3HAC061327-059
© Copyright 2017 - 2023- ABB. Tous droits réservés.
xx1600002044
Bouchon d'orifice de ventilation/bouchon de
niveau
Couple de serrage :24 Nm.
Remarque
La capacité du récipient doit être suffi-
sante pour accueillir la quantité com-
plète d'huile.
Un distributeur d'huile est illustré en
exemple dans la section
fication des réducteurs à la page
Le contenu est défini dans la section
Jeu d'outils standard à la page
Remarque
Pour plus d'informations sur l'huile, voir
Manuel de référence technique - Lubri-
fication des réducteurs.
Utilisé sur le bouchon d'huile. Rempla-
cez-le toujours lors de la remise en
place du bouchon d'huile.
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
Type de lubri-
149.
749.
