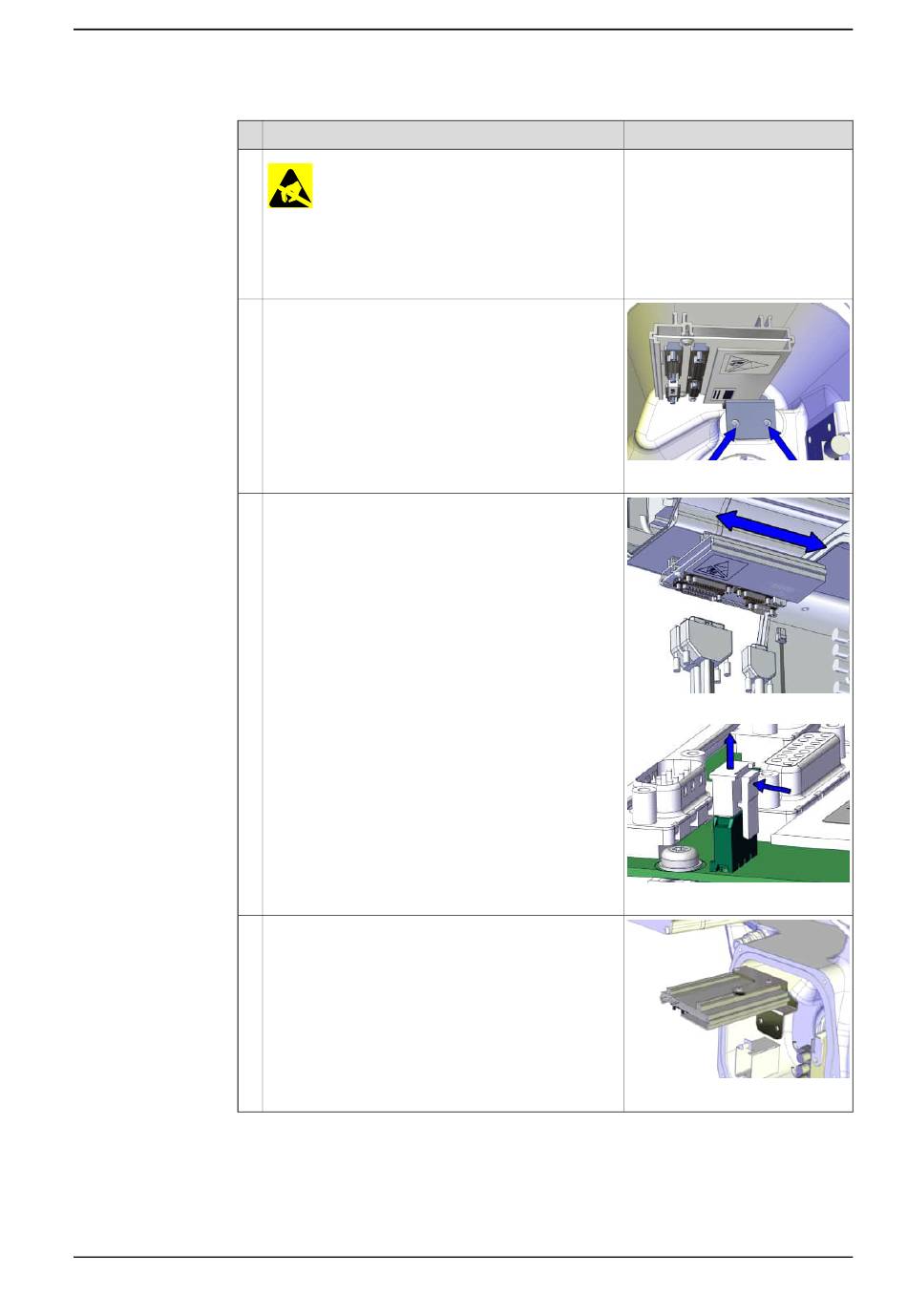

Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
Action
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux DES. Avant de manipuler
l'unité, veuillez lire les informations de sécurité de la
section
L'unité est sensible aux décharges électrosta-
tiques à la page 54
Retirez les vis et rondelles qui maintiennent le sup-
port de l'unité SMB.
Extrayez légèrement l'unité SMB et débranchez les
connecteurs de la carte SMB :
•
R1.SMB1-3, R1.SMB4-6 et R2.SMB
•
Connecteur du câble de batterie R2.G.
Déconnectez le câble de batterie en enfonçant
la lèvre supérieure du connecteur R2.G pour
libérer l'attache tout en tirant le connecteur
vers le haut.
Extrayez l'unité SMB et placez-la dans un étui avec
protection contre les décharges électrostatiques.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
4 Réparation
4.4.3 Remplacement de la SMB
Remarque
xx1300000730
xx1300000728
xx1700000993
xx1300000731
Suite page suivante
Suite
281
