Communication / CBC

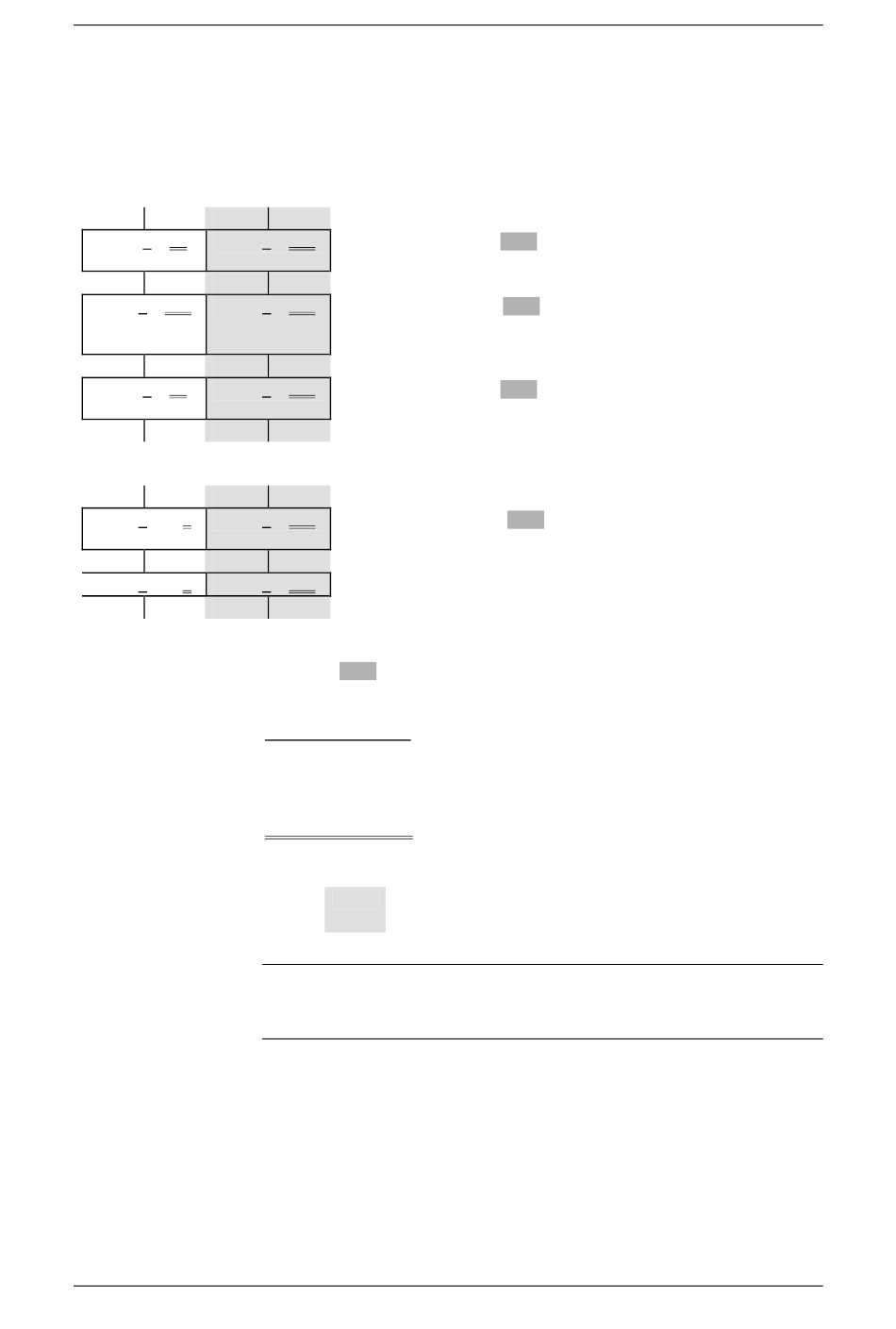

Exemple pour le
canal de mesure
Au niveau du convertisseur,
via PMU
P734.1 = 32 P694.1 = 968
P734.2 = 151 P694.2 = 218
P734.4 = 33 P694.4 = 553
Exemple : mesure principale 32 bits
P734.2 = 151 P694.2 = 218
P734.3 = 151 P694.3 = 218
NOTA
8.4-50
"Câblage" du mot d'état 1 (ZSW1), de la consigne principale, la
grandeur régulée (HIW) et du mot d'état 2 (ZSW2).
Le mot d'état 1 (K032 / P968) est transmis dans le canal de mesure
via PZD1.
La mesure n/f (KK151 / P218) est transmise dans le canal de mesure
via PZD2 (ici comme grandeur codée sur 16 bits, PZD3 n'est pas
affecté).
Le mot d'état 2 (K033 / P553) est transmis dans le canal de mesure
via PZD4.
La mesure n/f (KK151 / P218) est transmise dans le canal de
mesure via PZD2 ...
... et PZD3, comme grandeur codée sur 32 bits.
italique :
P734 / P694 (CB/TB Valeurs), affiché comme valeur décimale sur PMU,
transmis via bus CAN sous la forme de valeur hexadécimale
correspondante (2B6 Hex).
Soulignement simple :
Indice (affiché comme valeur décimale sur PMU, transmis via bus CAN
sous la forme de valeur hexadécimale) : définit la position dans le
télégramme PZD de mesure (PZDi), à laquelle se trouve la mesure
sélectionnée par le numéro de paramètre.
Soulignement double :
Numéro du paramètre de la mesure souhaitée.
•
fond blanc = MASTERDRIVES, CUPM, CUMC ou CUVC
•
fond grisé = MASTERDRIVES FC (CU1),
VC (CU 2) ou SC (CU 3)
Si des mesures codées sur 32 bits doivent être transmises, alors le
numéro de connecteur associé doit figurer dans deux mots (indices)
consécutifs.
Signification
