Mot De Commande 2 - Siemens SIMOVERT MASTERDRIVES Motion Control Mode D'emploi

Valeurs par défaut des paramètres FCOM
1. binecteur valable pour le jeu de param. FCOM 1
2. binecteur valable pour le jeu de param. FCOM 2
P576.B (0/0)
S. JPF bit0
B
P577.B (0/0)
S. JPF bit1
B
P580.B (0/16)
S. CFx bit0
B
P581.B (0/0)
S. CFx bit1
B
P583.B (0/0)
S. libér.reprise
B
P584.B (0/0)
S. libér.statism
B
P585.B (1/1)
S. libér. rég.n
B
P586.B (1/1)
S. /déf.ext. 2
B
P587.B (0/0)
S. entr. asservi
B
P588.B (1/1)
S. /alarme.ext.1
B
P589.B (1/1)
S. /alarme.ext.2
B
P590 (0)
S. JPFCOM
B
P591.B (0/0)
S. s.retour CP
B
1 2

Mot de commande 2

N° bit Signification
Bit 16 Sélection du jeu de paramètres de fonction, bit0
Bit 17 Sélection du jeu de paramètres de fonction, bit1
Bit 18 Réserve
Bit 19 Réserve
Bit 20 Sélection de consigne fixe, bit0
Bit 21 Sélection de consigne fixe, bit1
Bit 22 Réserve
3)
1=libération reprise au vol
Bit 23
0=reprise au vol bloquée
1=libération statisme régulateur de vitesse
Bit 24
0=statisme bloqué pour régulateur de vitesse
1=libération du régulateur de vitesse
Bit 25
0=régulateur de vitesse bloqué
2)
0=défaut externe 2 (F036)
Bit 26
1=pas de défaut externe 2
0=entraînement pilote (régulation de vitesse)
Bit 27
1=entraînement asservi (régulation de couple)
0=alarme externe 1 (A015)
Bit 28
1=pas d'alarme externe 1
0=alarme externe 2 (A016)
Bit 29
1=pas d'alarme externe 2
0=sélection du jeu de paramètres FCOM 1
Bit 30
1=sélection du jeu de paramètres FCOM 2
0=pas de sign. en retour, temps d'attente P600 actif
Bit 31
1=sign. en retour du contacteur principal
3 4
Mot de cde 2
r551
Mot de cde 2
K0031
B0092 JPF bit0
vers jeux de paramètres [540.5]
B0093 JPF bit1
vers jeux de paramètres [540.5]
vers consignes fixes [290.7]
vers consignes fixes [290.7]
1)
vers cde séquentielle
vers régulation de vitesse [360.2]
1
vers régulation de vitesse [360.7]
1)
vers cde séquentielle ,
vers traitem. défauts
vers régulation de vitesse [360.7]
vers cde séquentielle 1),
vers traitem. alarme
vers cde séquentielle 1),
vers traitem. alarme
vers jeu de parametres [540.4]
vers cde séquentielle 1)
5 6
V2.5
fp_mc_190_f.vsd
08.01.02
n959.26 = 4
Visu de r551 sur PMU
31 30 29 28 27 26 25 24
23 22 21 20 19 18 17 16
1)
La commande séquentielle est la
commande interne (logicielle) gérant
les états du convertisseur (r001).
2)
Le défaut n'est déclenché que si le
convertisseur est enclenché (état de
fonctionnement 011).
3)
La fonction "reprise au vol" n'est pas
implémentée.
pas déblocage du régul. n
B0099
7 8

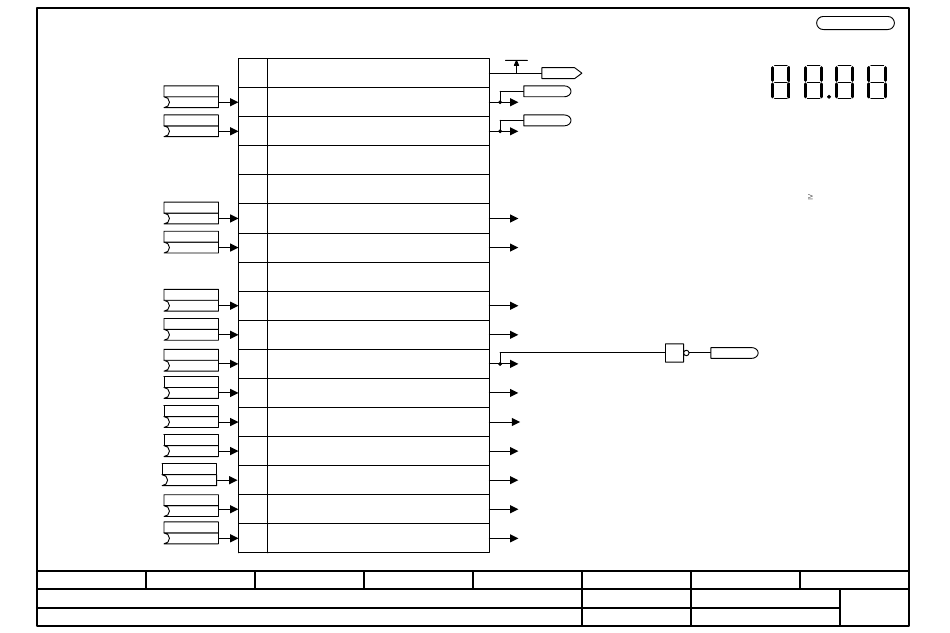

Diagramme fonctionnel
- 190 -
MASTERDRIVES MC
