Communication / PROFIBUS
Branchement du
câble bus

Terminaison du bus

8.2-50

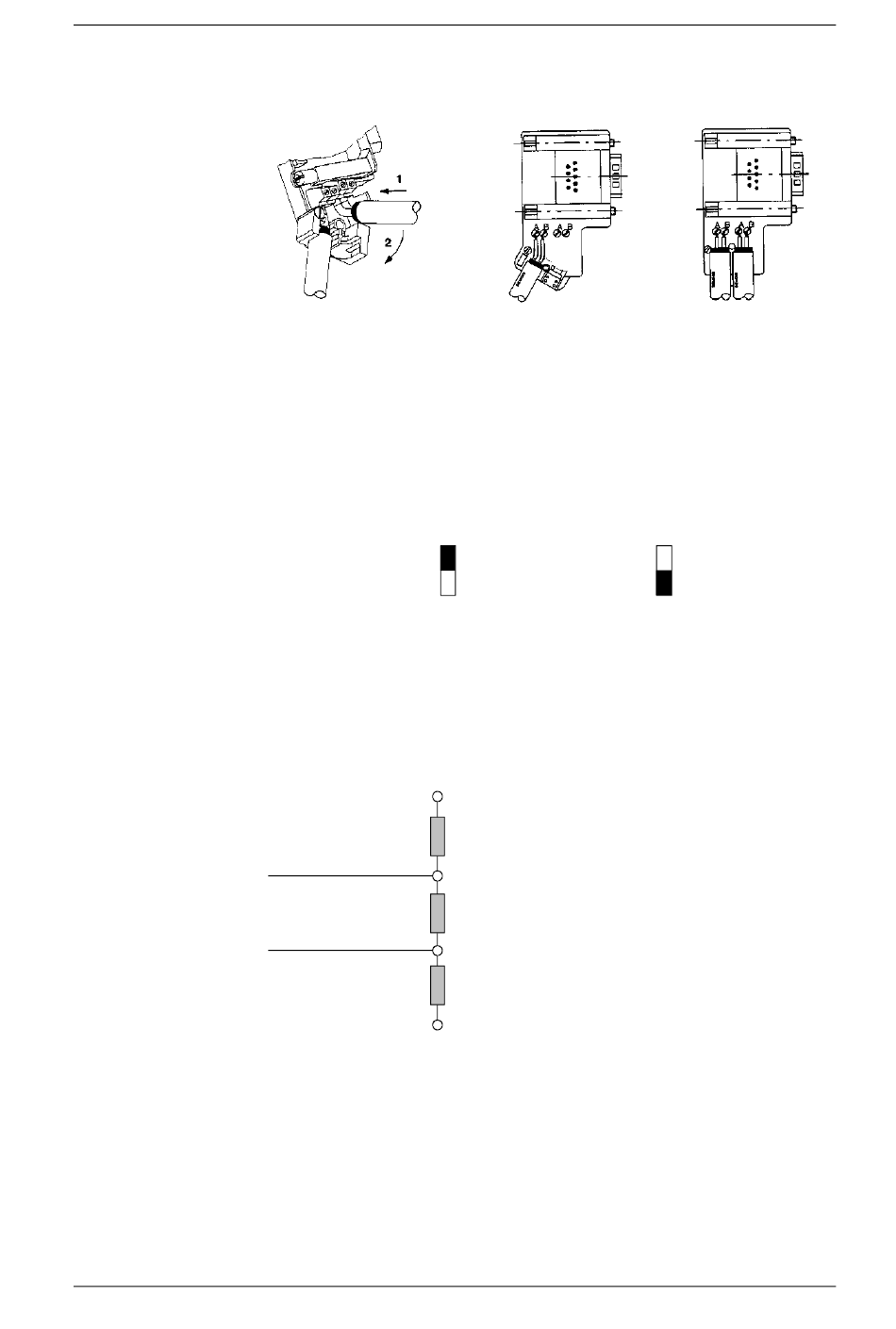

Fig. 8.2-11 Raccordement du câble bus dans le connecteur de bus
Chaque segment de bus doit être bouclé à ses deux extrémités sur sa
résistance caractéristique: la résistance de terminaison.
Si vous utilisez les connecteurs de bus recommandés, cette résistance
de terminaison peut être mise en et hors circuit à l'aide d'un interrupteur
sur le connecteur.
Résistance de terminaison
en circuit
Fig. 8.2-12 Position de l'interrupteur pour la mise en et hors circuit de la résistance de
terminaison du bus
Si vous n'utilisez pas ces connecteurs de bus, il faut prévoir au niveau de
la première et de la dernière station du bus un réseau de résistances de
terminaison répondant au montage suivant :
Ligne de données
Ligne de données
Fig. 8.2-13 Réseau de résistances de terminaison du bus
Raccordement du câble-bus
pour le 1er et le dernier abonné
Le câble-bus doit être raccordé à gauche !
1
on
Résistance de termi-
off naison hors circuit
VP (PIN 6)
390 ohms
RxD/TxD-P (PIN 3)
220 ohms
RxD/TxD-N (PIN 8)
390 ohms
DGND (PIN 5)
6SE7087-7QX70 (Edition AK)
Compendium Motion Control
09.2008
Raccordement du câble-bus
pour les autres abonnés
1)
on
off
