6.3.2 Paramétrage par chargement de fichiers de paramètres
(download, P060 = 6)
Download
100.0A 380.0V zz
*-300.0 00Hz
#-300.0 00Hz
Betrieb
Fault
Run
I
O P
USS-Bus
Jog 7 8 9
4 5 6
1 2 3
0 +/- Reset
OP1S
Laptop
Automate
(par ex. SIMATIC S7)
Siemens AG 6SE7087-7QX70 (Edition AN)
SIMOVERT MASTERDRIVES
Le paramétrage par téléchargement (download) consiste à transférer
sur l'appareil à paramétrer, à travers une interface série, les valeurs de
paramètres mémorisées sur un appareil maître. Appareil maître peut
être :
1. un pupitre opérateur OP1S
2. un PC avec programme DriveMonitor
3. un automate programmable (par ex. SIMATIC)
L'interface série utilisable peut être soit une interface SST1 ou SST2
avec protocole USS du convertisseur de base (SST2 inexistante sur la
forme Compact PLUS) que les coupleurs de bus pour la transmission
de paramètre (par ex. CBP pour PROFIBUS DP).
La fonction "download" permet d'affecter de nouvelles valeurs à tous
les paramètres modifiables.
Mode Forme
Fonct.
Compact PLUS
isolé
Compact, encastrable
Compact PLUS
Fonct.
Compact,encastrable
en réseau
Mode Forme
Fonct. Compact PLUS
isolé Compact, encastrable
Mode Forme
Fonct. Carte optionn. CBx, par
en réseau ex. CBP pour Profibus

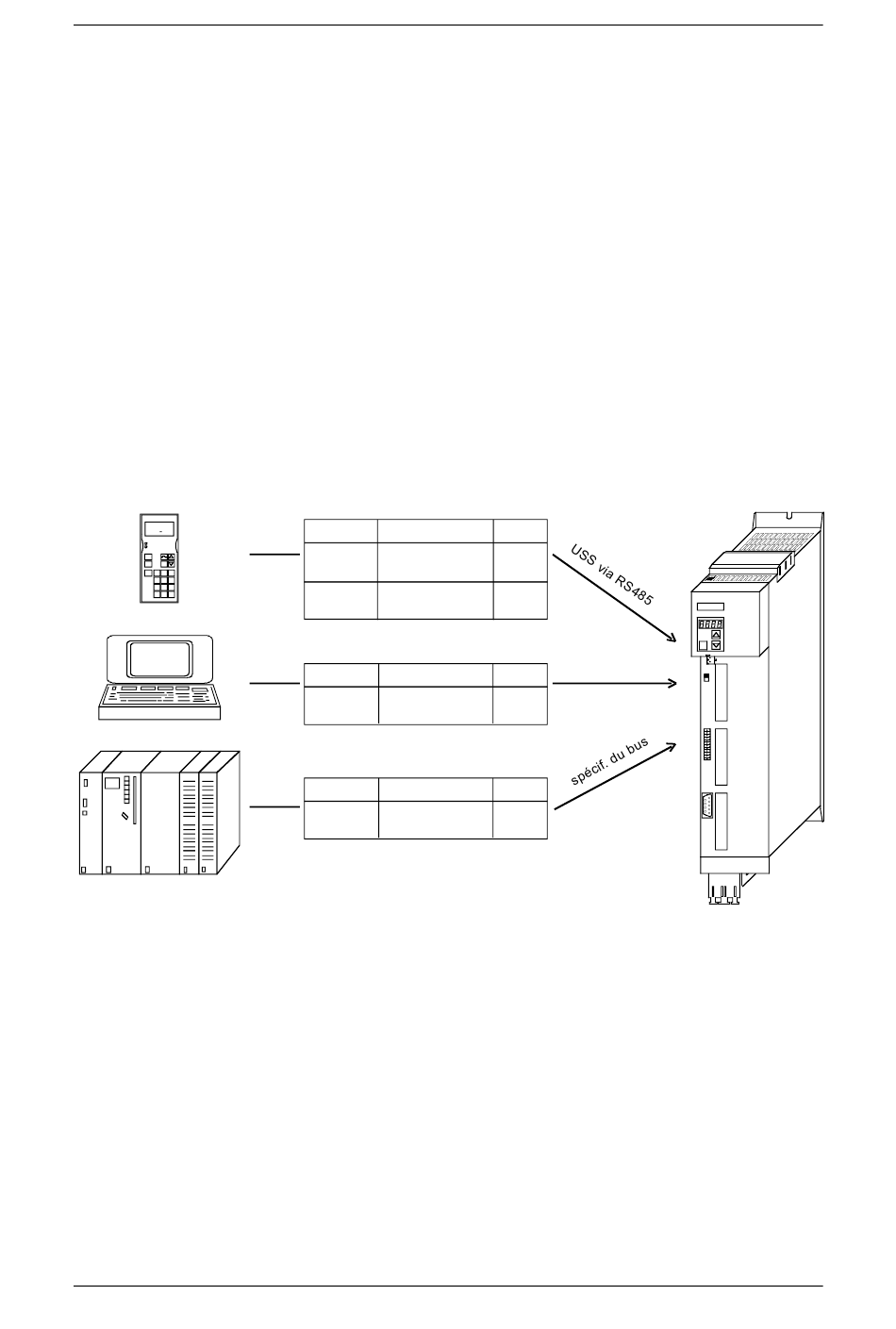

Fig. 6-5 Transfert de paramètres par téléchargement (download) à partir de
différentes sources
Compendium Motion Control
Borne
X103
X300
X100
X103
USS via RS232
Borne
X103
X300
Borne
ex. X448
pour CBP
Etapes du paramétrage
S IE ME NS
P
A
S1
X101 B
X103 C
6-25
