Communication / CBC
8.4.2 Possibilités d'implantation/logements de la CBC
NOTA
8.4.2.1

Emplacements de la CBC dans les appareils MC de forme Compact PLUS

NOTA
Disposition des
slots
DANGER
8.4-4
La carte CBC peut être implantée directement dans les appareils de
forme Compact PLUS. Dans les appareils d'autres formes, elle sera
montée sur la carte CUPM, CUMC ou CUVC ou raccordée à la carte
d'adaptation mère dans le boîtier électronique.
En principe, la carte optionnelle CBC (Communication Board CAN)
peut être implantée dans chacun des trois slots. A noter, qu'une éven-
tuelle carte de capteur sera obligatoirement implantée dans le slot C.
SIE MENS
A
S1
X101 B
X103 C

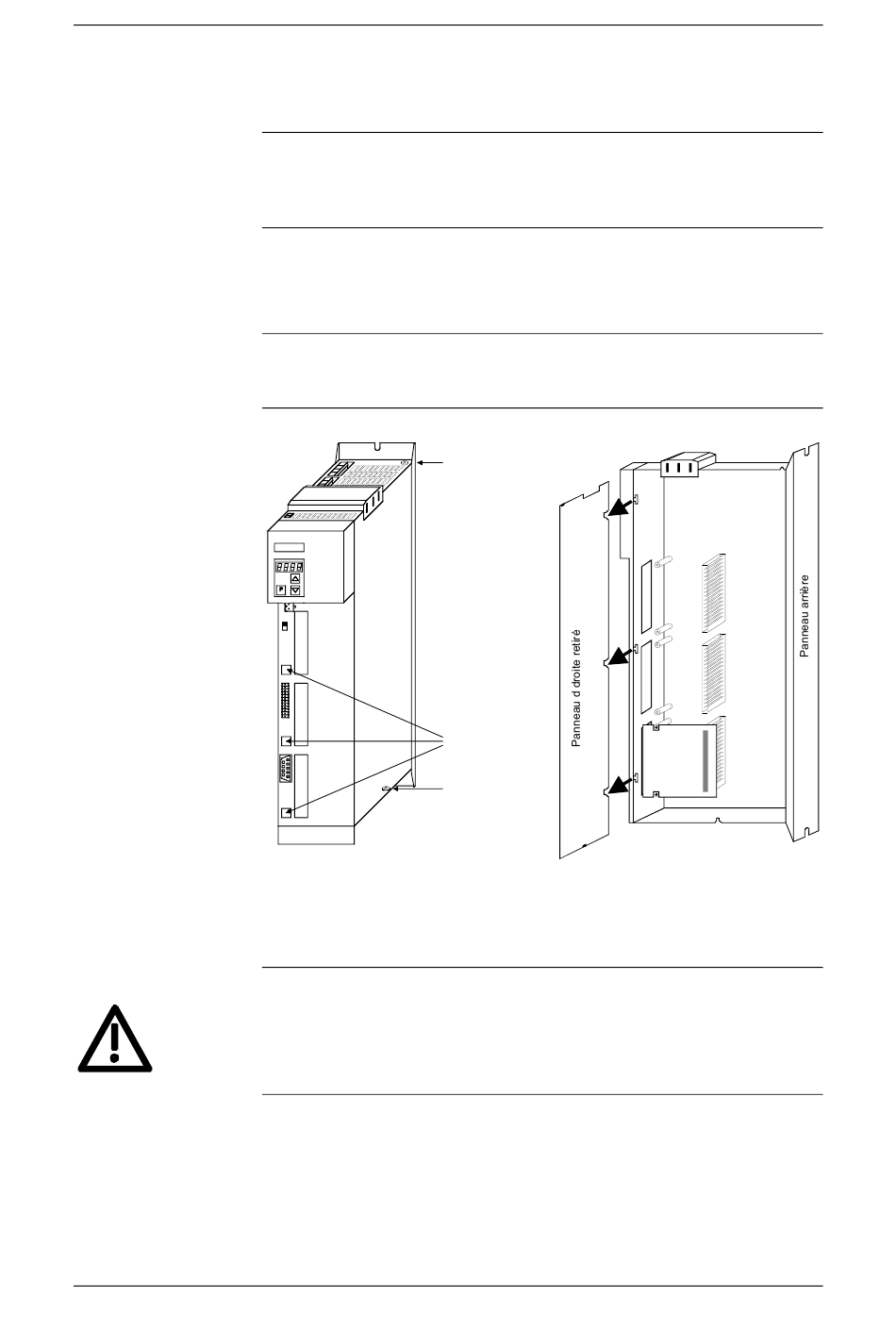

Fig. 8.4-4 Disposition des slots (panneau de droite retiré)
Par suite des condensateurs du circuit intermédiaire, il subsiste dans
l'appareil une tension dangereuse jusqu'à 5 mn après la mise hors
tension de l'appareil. Attendre obligatoirement le temps nécessaire
avant d'ouvrir l'appareil.
Vis de fixation du
panneau de droite
Case de marquage
pour cartes option
Vis de fixation du
panneau de droite
6SE7087-7QX70 (Edition AL)
Compendium Motion Control
03.2010
Slot A
Slot B
Slot C
