Communication / SIMOLINK
Switch SIMOLINK
Caractéristiques du
SIMOLINK
8.3-2
Le switch SIMOLINK est un abonné passif qui assure une fonction
"d'aiguillage" entre anneaux SIMOLINK.
Défaillance
Maître SL
Switch
SIMOLINK
Liaison redondante

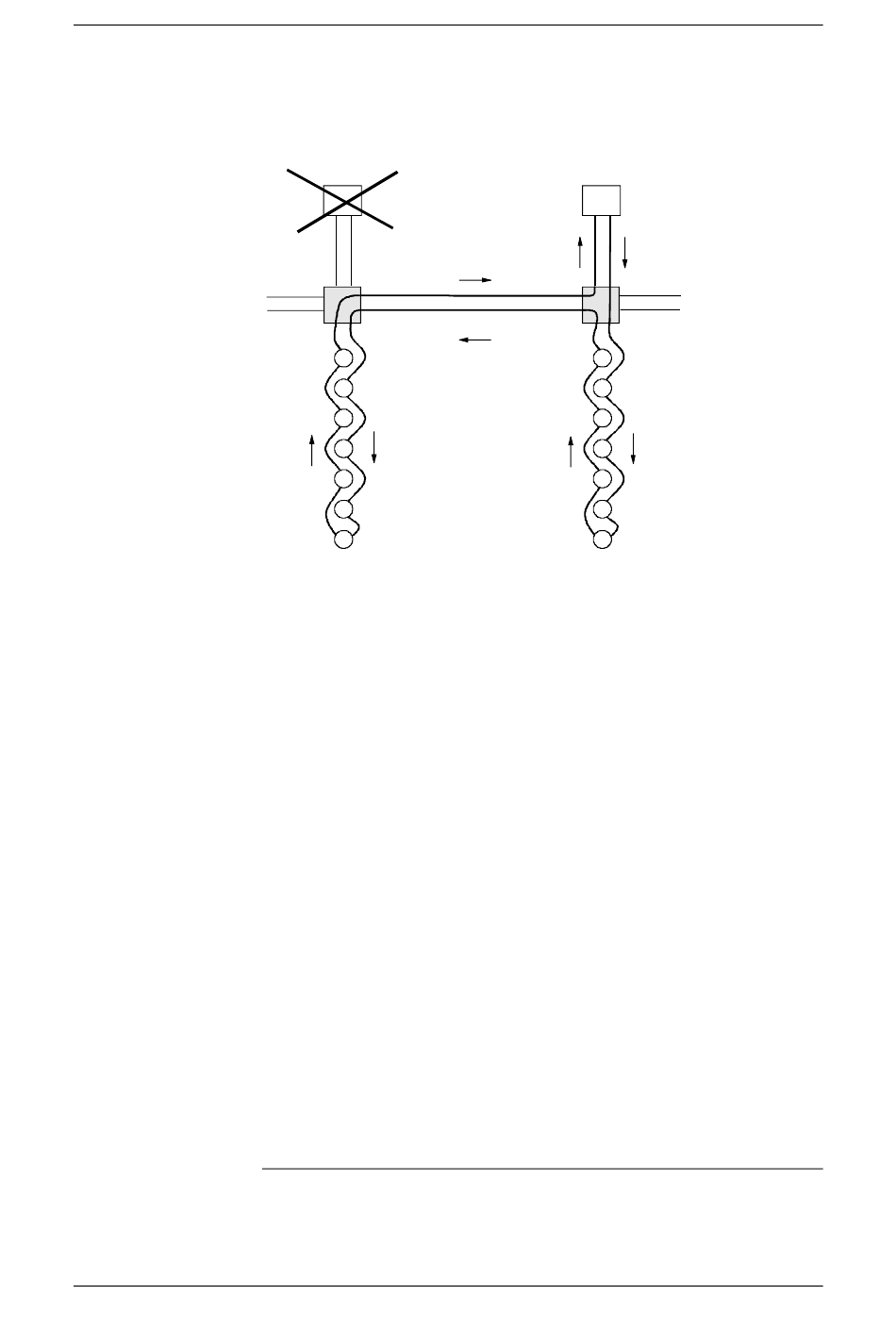

Fig. 8.3-1 Exemple d'application du switch SIMOLINK (aiguillage)
♦ Le support utilisé pour la transmission est une fibre optique,
indifféremment en verre ou en plastique.
♦ La topologie du SIMOLINK est un anneau optique, chaque abonné
connecté à l'anneau jouant le rôle d'un amplificateur de signal.
♦ Il est ainsi possible, selon le support choisi, de réaliser les distances
suivantes :
• max. 40 m entre abonnés avec des fibres optiques en plastique,
ou
• max. 300 m entre abonnés avec des fibres optiques en verre.
♦ Un anneau SIMOLINK peut compter au maximum 201 abonnés
1)
actifs .
1)
Les abonnés actifs seront appelés simplement "abonnés" dans la suite du texte
6SE7087-7QX70 (Edition AM)
Compendium Motion Control
12.2010
Maître SL
Switch
SIMOLINK
