7.4 Fonctions spéciales
7.4.1

Chargement du firmware

Notebook
5
9
4
8
3
7
2
6
1
Notebook/PC :(COM1)
Connecteur fem. Sub-D 9 pts
Siemens AG 6SE7087-7QX70 (Edition AK)
SIMOVERT MASTERDRIVES
Le firmware (microprogramme) fourni avec les convertisseurs est
contenu dans des circuits mémoires non volatiles, effaçables
électriquement, désignés par EPROM Flash. Au besoin, le firmware
initial peut être effacé et remplacé par un firmware de nouvelle version.
Le chargement d'un nouveau firmware sera nécessaire
♦ s'il existe une nouvelle version du firmware offrant des capacités
fonctionnelles élargies et que l'on désire l'utiliser, ou
♦ si l'on désire charger dans les convertisseurs un firmware spécifique
de l'application.
Le chargement du firmware s'effectue à l'aide d'un notebook ou d'un
PC raccordé à l'interface série SST ou SST1 du convertisseur. Cette
liaison devra être établie au moyen d'un câble spécial.
Câble de liaison
5
4
3
2
1
Côté convertisseur :
Connecteur mâle Sub-D 9 pts

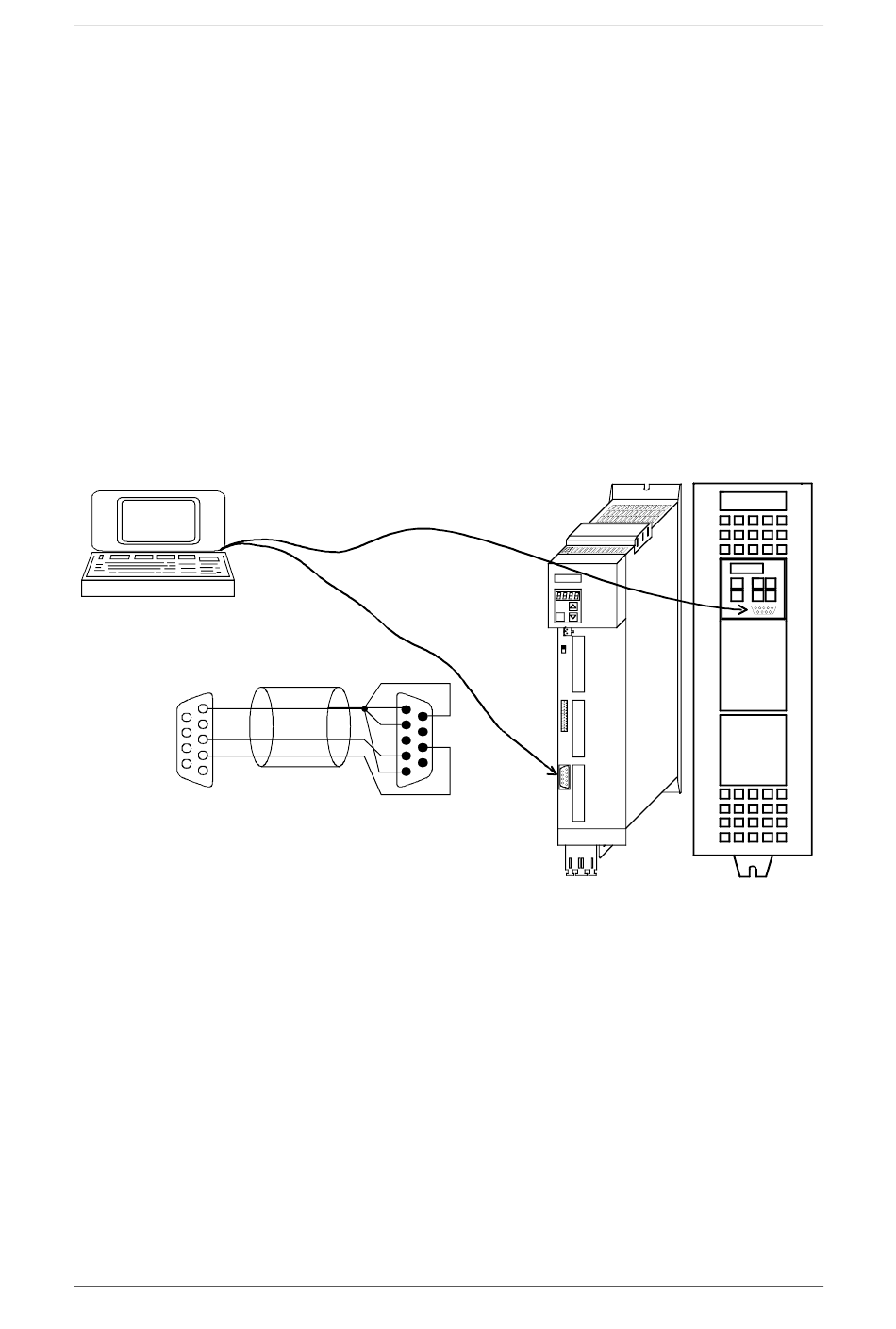

Fig. 7-16 Chargement du firmware à partir d'un notebook ou d'un PC
