5.4.2 Raccordement, démarrage
5.4.2.1

Raccordement

Raccordement par
câble
    
   
  
  
Fault
Run
I
O
P
USS-Bus
Jog 7 8 9
4 5 6
1 2 3
0 +/- Reset
OP1S
5
9
4
8
3
7
2
6
1
Côté OP1S :
Conn. femelle SUB-D 9 points
Enfichage sur des
appareils de forme
Compact et
encastrables
Enfichage sur unité
d'alimentation
Compact PLUS
Siemens AG 6SE7087-7QX70 (Edition AL)
SIMOVERT MASTERDRIVES
Le pupitre OP1S peut être raccordé au convertisseur de différentes
manières :
♦ Raccordement par câble de 3 m ou 5 m (par ex. pour la mise en
service)
♦ Raccordement par câble avec incorporation de l'OP1S dans une
porte d'armoire moyennant un adaptateur
♦ Enfichage sur un appareil MASTERDRIVES de forme Compact
(pour liaison point-à-point ou configuration de bus)
♦ Enfichage sur les appareils MASTERDRIVES de forme Compact
PLUS (pour configuration de bus)
Le câble s'enfiche sur le connecteur femelle Sub-D X 103 des appareils
de forme Compact PLUS et sur le connecteur femelle Sub-D X300 des
appareils de forme Compact et encastrables.
Câble de liaison
5
4
3
2
1
Côté appareil :
Conn. mâle SUB-D 9 points

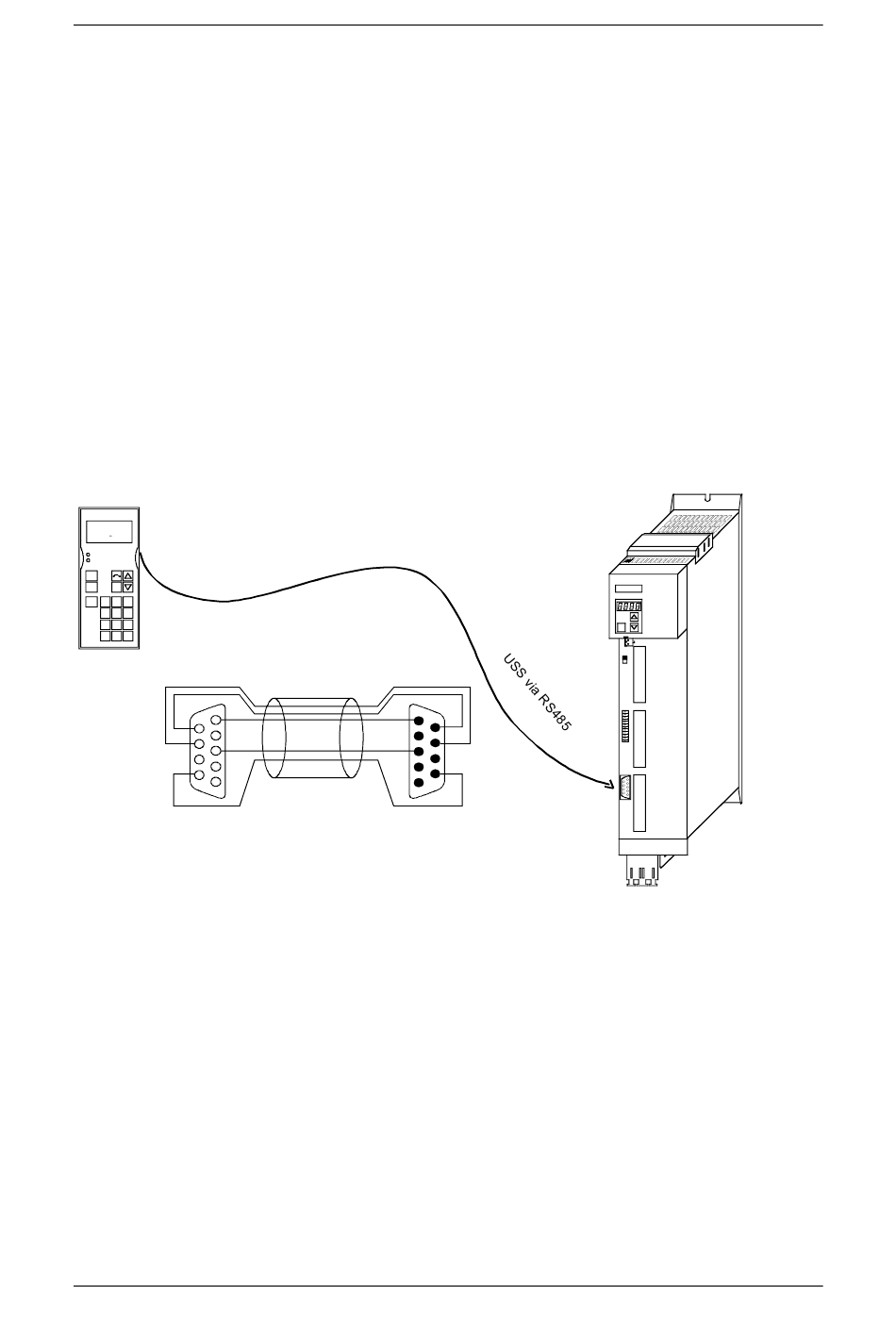

Fig. 5-5 Exemple d'OP1S raccordé directement à une unité de forme Compact
PLUS
Défoncez avec précaution dans le capot frontal des appareils compacts
les empreintes pour les vis de fixation. Enfichez l'OP1S sur le
connecteur femelle SUB-D X300, et fixez-le au moyen de deux vis (M5
x 10, dans les accessoires) en engageant les vis de l'intérieur du capot
frontal.
Dans le cas de l'unité d'alimentation Compact PLUS, vous pouvez
enficher l'OP1S sur le connecteur SUB-D X320 et le fixer sur le capot
frontal.
Compendium Motion Control
9
8
7
6
Paramétrage
S IE ME NS
P
A
S1
X101 B
X103 C
5-13
