Fonctions D'engagement/Désengagement [834] - Siemens SIMOVERT MASTERDRIVES Motion Control Mode D'emploi

Option technologique F01
9.4.31 Fonctions d'engagement/désengagement [834]
9-86

Vous trouverez des informations détaillées sur les fonctions
d'engagement/désengagement au paragraphe "Fonctions de
synchronisme" de la description des fonctions figurant dans le
manuel /1/.
Vous trouverez un exemple d'application des fonctions
d'engagement/désengagement au chapitre "Domaines d'application".
Ces fonctions sont explicitées de façon succincte ci-dessous.

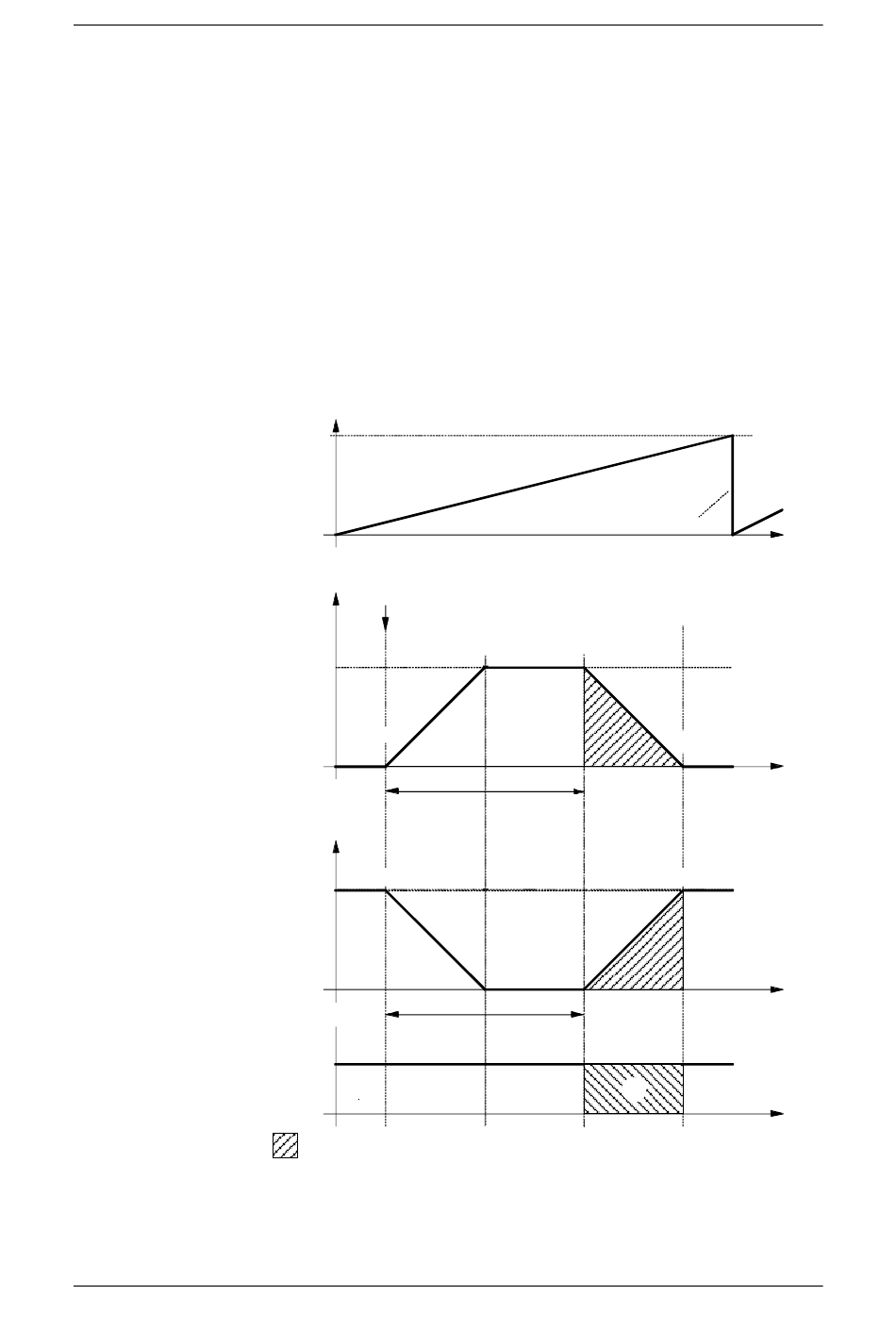

L'engagement/désengagement est comparable avec l'embrayage /
débrayage d'un accouplement mécanique à une position définie. La
figure suivante représente le déroulement des fonctions
d'engagement/désengagement [834] :
Consigne de course
axe pilote
Consigne de vitesse
liéaire. axe asservi
Position de couplage U608
U610.1
Rampe engag.
(A)
Longueur engag.
U611
Consigne de vitesse
linéaire axe asservi
(A)
U610.1
Longueur désengag.
U611
(1)
Dans ces zones, la validation
n'est plus acceptée pour ce cycle
Fig. 9-34
Longueur cycle axe pilote
(B)
(C)
(B) (C)
(1)
(1)
6SE7087-7QX70 (Edition AN)
Compendium Motion Control
08.2012
U610.1
Rampe engag.
(D)
Consig.course
axe pilote
(D)
U610.1
Consig.course
axe pilote
(2) (1)
