Mode Synchronisme - Aperçu [831] - Siemens SIMOVERT MASTERDRIVES Motion Control Mode D'emploi

Option technologique F01
9.4.28 Mode Synchronisme - aperçu [831]
Entrée
Serv.ininterrompu
Engagement
Désengagement
Rattrapage
AVERTISSEMENT
9-76

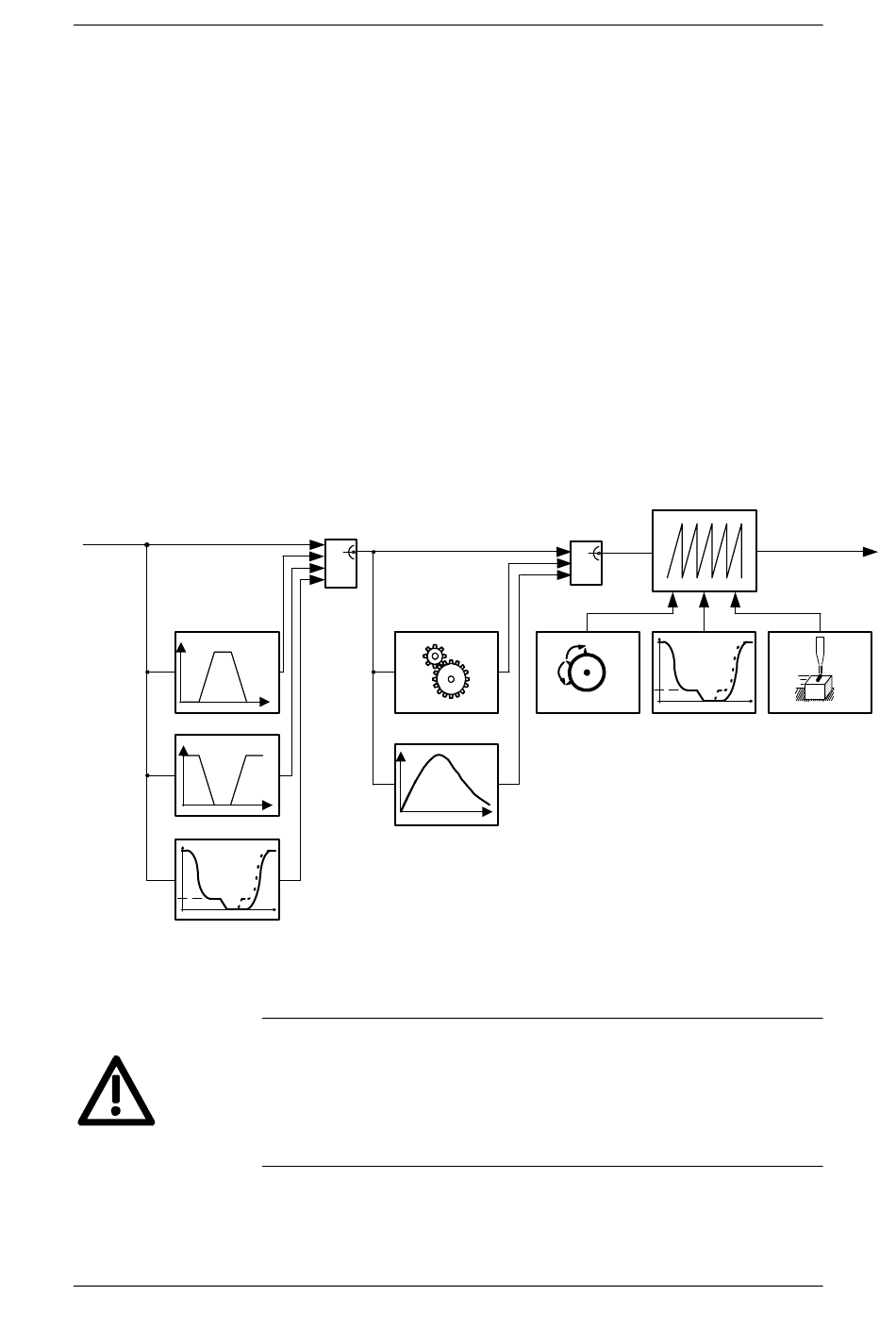

La feuille [831] vous donne un aperçu des fonctions de synchronisme
et de leur connexion ; les feuilles [832...846] du diagramme fonctionnel
représentent ces fonctions de façon détaillée.

Vous trouverez des informations détaillées sur le "mode
Synchronisme" au paragraphe de même nom ainsi qu'au
paragraphe "Fonctions de synchronisme" de la description des
fonctions figurant dans le manuel /1/.
Pour des raisons de différences minimales entre les temps morts,
l'utilisation d'un axe pilote virtuel en tant que source de la valeur pilote
est vivement recommandée. Une valeur pilote provenant d'un capteur
externe ("axe pilote réel", par ex. générateur d'impulsions pilote monté
sur l'élément de machine amont) ne devrait être mise en œuvre
qu'exceptionnellement.
Le synchronisme comprend les fonctions suivantes :
Mode fct.
Synchronisme 1:1
0
1
2
3
Fonct. réducteur
Came
Fig. 9-29
Veillez par le choix approprié de la valeur pilote et des paramètres de
synchronisme que l'accélération de l'axe de prennent pas de valeur
exagérée.
Des interventions de commande et des modifications de paramètres en
cours de service peuvent occasionner des échelons de consigne de
position tant à l'entrée qu'a la sortie du synchronisme.
Fonction
0
1
2
Δ
Synchronisation
Déf. décalage
6SE7087-7QX70 (Edition AN)
Compendium Motion Control
08.2012
Génération de la
consigne position
Rattrapage
Correction pos.
Référencement
Siemens AG
SIMOVERT MASTERDRIVES
Sortie
