9.5.4 Logiciels SIMATIC S7 livrables en supplément
SIMATIC S7
Interface de commande/
signalisation en retour
1 par axe
8 cases de contrat
En-tête de
contrat avec
pointeur de
données
Siemens AG 6SE7087-7QX70 (Edition AN)
SIMOVERT MASTERDRIVES
Avec les blocs fonctionnels standard DVA_S5 et Drive ES SIMATIC
mentionnés ci-dessus, vous avez accès à toutes les fonctions de
positionnement et de synchronisme du MASTERDRIVES MC − avec
une exception : à l'heure actuelle, il n'y a pas encore de solution validée
pour la prescription de programmes automatiques.
Si vous :
♦ désirez charger souvent de nouvelles tables pour profils de cames
électroniques dans le MASTERDRIVES MC, p. ex. en cas de
changements de produits
♦ désirez charger des programmes automatiques volumineux
♦ désirez faire appel à des masques de conduite OP préétablis
♦ êtes disposé à vous familiariser avec de nouveaux logiciels,
alors vous pouvez faire appel aux deux logiciels suivants pour intégrer
les MASTERDRIVES MC à fonctions technologiques décentralisées
dans un système d'automatisation SIMATIC S7-300/400 (autres
informations dans le manuel /1/ et le catalogue LS01) :
♦ Logiciel SIMATIC S7 "Logiciel de configuration Motion Control"
sur CD-ROM (compris dans /1/) :
Ce progiciel pour les SIMATIC S7-300 et S7-400 contient un logiciel
pour la communication du programme utilisateur S7 via PROFIBUS-
DP et une interface de communication de données à structure
claire. Cette structure est représentée sur la figure suivante :
C
R
Logiciel de
communi-
cation

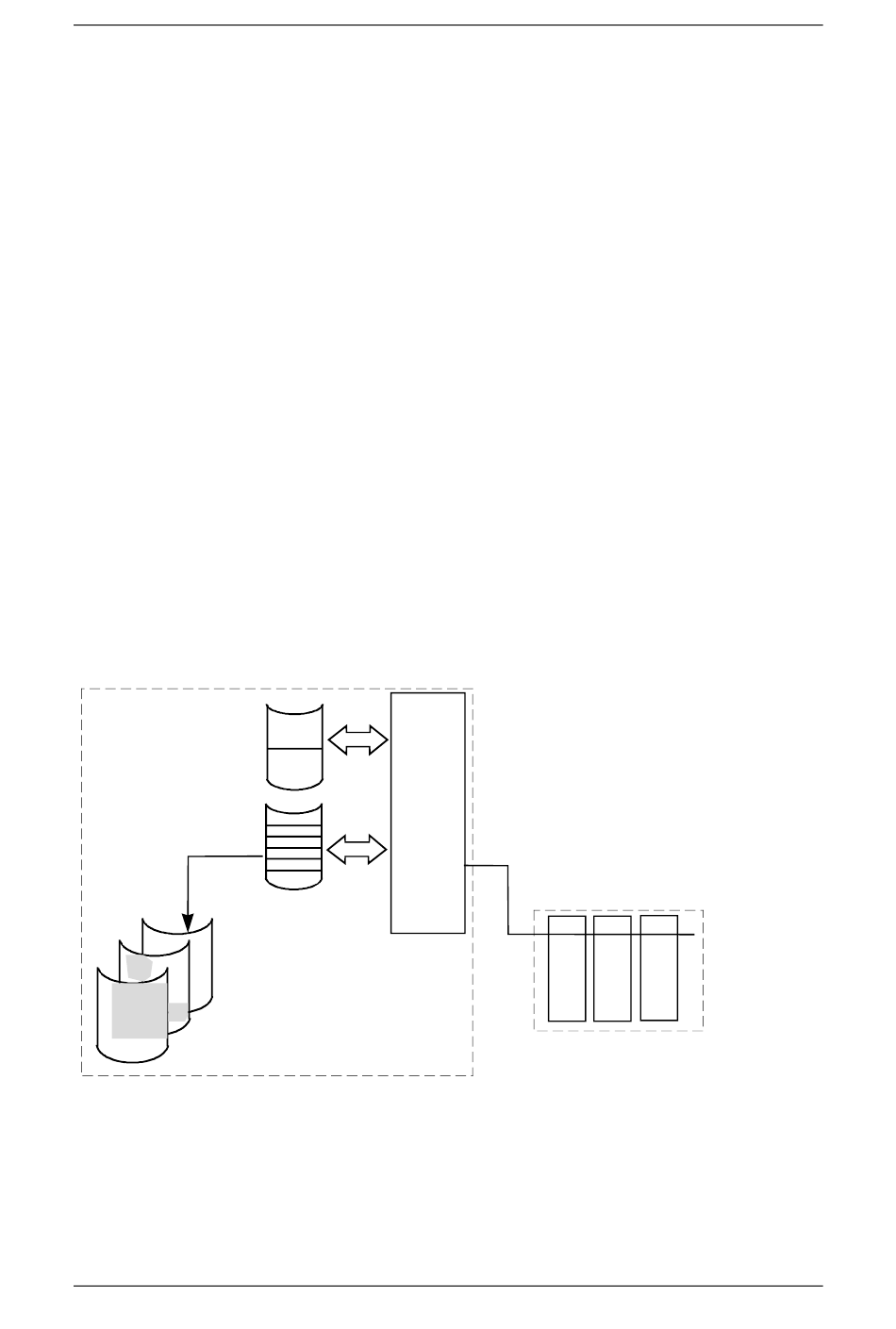

Fig. 9-44 Interfaces de communication de GMC-BASIC vers les fonctions
technologiques
Compendium Motion Control
PROFIBUS-DP
MASTERDRIVES MC
MD
MD
MC
MC
Option technologique F01
MD
MC
