Source de consigne / ordres :

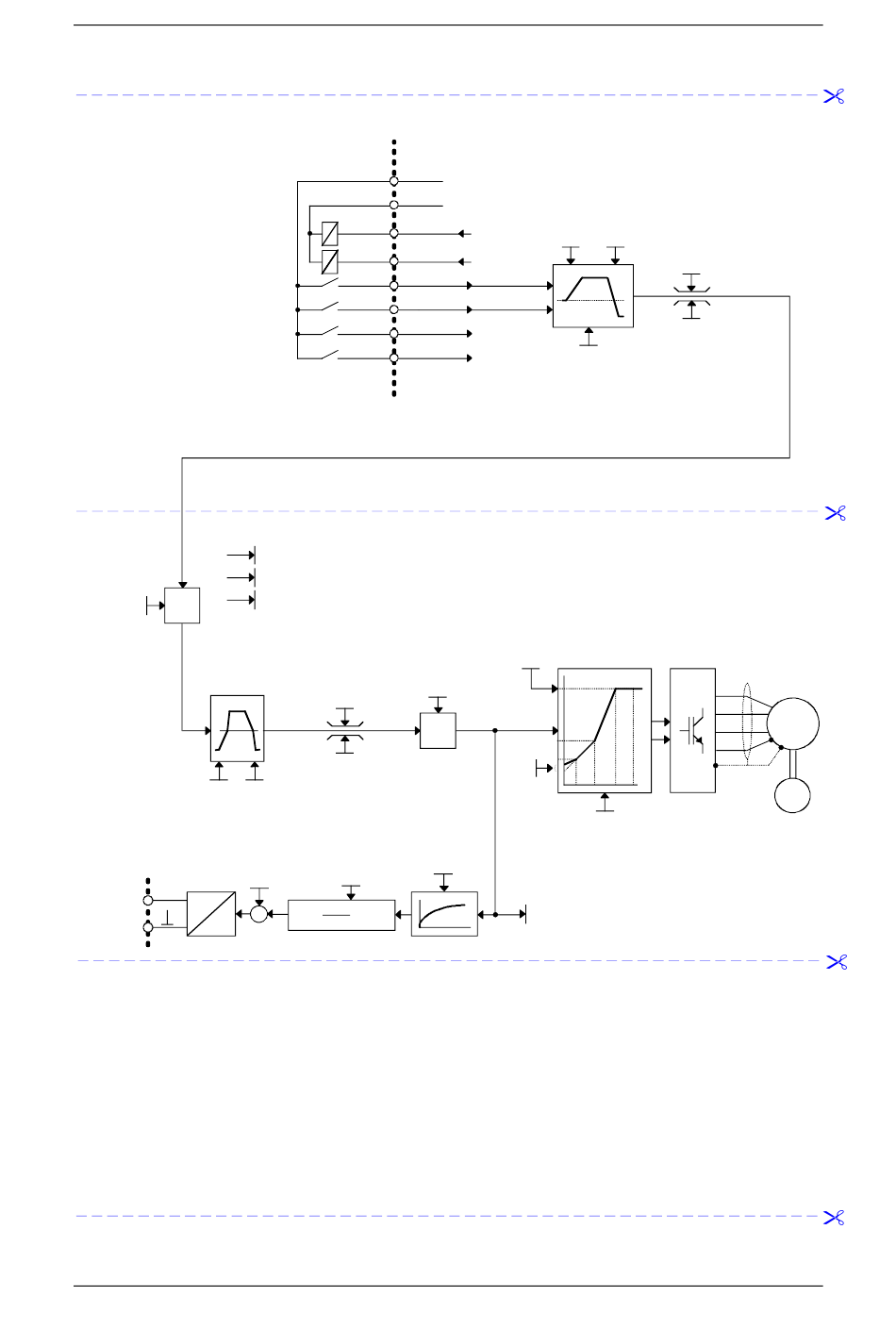

Bornier et potentiomètre motorisé
Type de régulation :
Commande
U/f
Vitesse
Norm.
de réf.
P353
Temps montée Temps desc.
P462.1 P464.1
Sortie analogique
Offset AO
+/- 10 V
P644.1
AA
-X101/11
A
D
-X101/12
Type de capteur :
sans capteur
Siemens AG 6SE7087-7QX70 (Edition AN)
SIMOVERT MASTERDRIVES
-X101/1 P24
-X101/2 M24
1 = Fonctionn.
-X101/3
0 = Défaut
-X101/4
1 = Incr. pot. motorisé
-X101/5
1 = Décr. pot. motorisé
-X101/6
Front 0-1 = Acquit.
-X101/7
-X101/8
1 = Marche 0 = Arrêt1
r003 Tension de sortie
r004 Courant de sortie
r006 Tension de circ. interm.
Fréq. de réf.
n(max,sens +)
P352
P452.1
Norm.
n(max,sens -)
P453.1
Lissage AO
Facteur AO
P642.1
P643.1
y
x
x
y[V]= P643.1
100 %
Compendium Motion Control
Tmont. pot.mot. Tdesc. pot.mot.
P431 P432
Pot.mot(max)
Config. pot.mot
P425
00x0 = ... sans sauvegarde après Arrêt
00x1 = ... sauvegarder après Arrêt
Caract.tension 1
P327
U
.3 .4
.2
.1
Relève-
ment
.1 .2 .3 .4
P325
f
Caract.fréq. 1
P326
Visu K fréquence
r043.2
(=mesure fréquence)
Etapes du paramétrage
P421
Pot.mot(min)
P422
Moteur
3~
Capteur
moteur
