Guide pour une installation des entraînements conforme aux règles de CEM
3-20

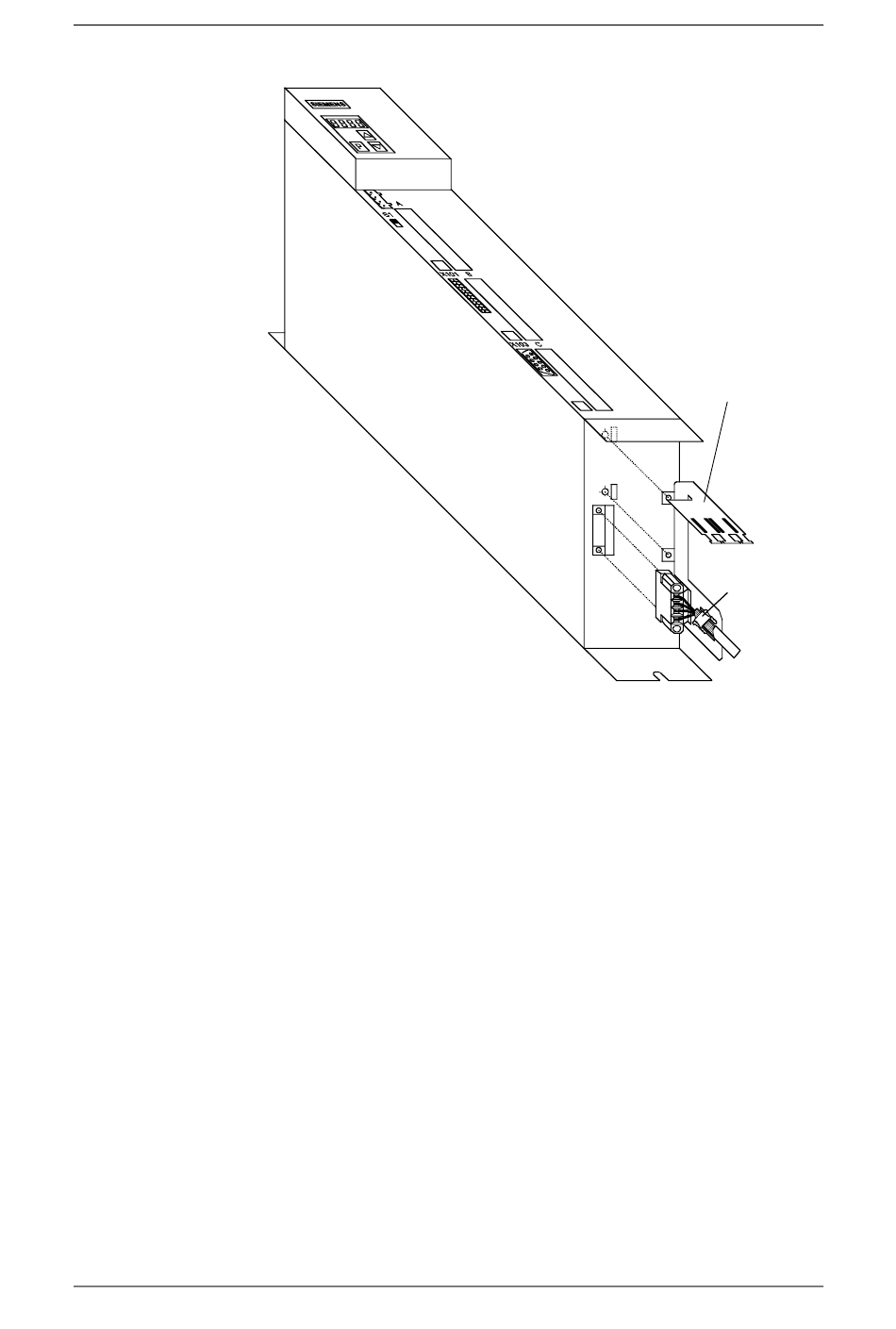

Fig. 3-15 Montage du bornier moteur et de l'adaptateur de raccordement
On procédera de la façon suivante pour raccorder le câble de départ
vers le moteur et pour connecter le blindage :
♦ Détacher le bornier débrochable X2 et y raccorder le câble du
moteur.
♦ Appliquer le blindage du câble moteur par une grande surface de
contact contre l'adaptateur de raccordement, en utilisant par ex. des
colliers pour blindage.
♦ Engager les pattes de fixation de l'adaptateur de raccordement dans
le fentes à la face inférieure du convertisseur et l'y fixer par vis.
♦ Enficher le bornier débrochable X2 et serrer les vis de fixation.
Les câbles de commande peuvent être appliqués et attachés à la face
avant de l'adaptateur de raccordement au moyen de colliers pour
blindage.
6SE7087-7QX70 (Edition AD)
Compendium Motion Control
06.2003
Adaptateur
de raccor-
dement
Collier
pour
blindage
