La liaison au capteur ne doit pas être embrochée ni débrochée sous tension !
Le convertisseur doit être hors tension (alimentation 24 V de l'électronique coupée et circuit
intermédiaire déchargé) !
Affect. bornes -X400:
60 : Alimentation
61 : Masse alimentation
62 : Temp -
63 : Temp +
64 : Masse approche/préc.
65 : Imp. d'approche 1 (HTL)
66 : Imp. d'approche 2 (HTL)
67 : Imp. précise 2 (HTL)
Affect. bornes -X401:
68 : Voie A +
69 : Voie A -
70 : Voie B +
71 : Voie B -
72 : Top zéro +
73 : Top zéro -
74 : CTRL +
75 : CTRL - = M
<1>
ATTENTION Si la carte de capteur n'est pas enfichée dans le slot C, une
évaluation de la température du moteur n'est pas possible.
1 2
Capteur
Trait. géné d'impulsion capteur moteur (carte SBP pas dans Slot C)
Nb de traits
60 ... 20000
P151.02 (1024)
+ VSS
-X400/60
- VSS
-X400/61
- Temp
-X400/62
<1>
+ Temp
-X400/63
Masse app./préc.
-X400/64
Imp. d'app. 1
-X400/65
Imp. d'app. 2
-X400/66
Imp. préc. 2
-X400/67
Voie A+
-X401/68
Voie A-
-X401/69
Voie B+
-X401/70
Voie B-
-X401/71
Top zéro +
-X401/72
Top zéro -
-X401/73
CTRL +
-X401/74
CTRL - = M
-X401/75
3 4
Réglage de P150.02:
Niveau d'entrée voie A/B/CTRL
xxx0 : voie A/B HTL unipolaire
xxx1 : voie A/B TTL unipolaire
xxx2 : voie A/B HTL entrée diff.
Config. SBP
xxx3 : voie A/B TTL/RS422
0000 ... 0133
P150.02 (0000)
Niveau d'entrée top zéro
xx0x : top zéro HTL unipolaire
xx1x : top zéro TTL unipolaire
Exploit.géné. xx2x : top zéro HTL entrée diff.
imp. avec xx3x : top zéro TTL/RS422
multiplication
d'imp. Alimentation capteur <2>
x0xx: 5 V
x1xx: 15 V
B0066 SBP imp. approch. 1
B0067 SBP imp. approch. 2
B0068 SBP imp. précise 2
Position rotor actuelle du
capteur machine externe [335.1]
B0065 Piste contrôle
B0071 Mesures valides
<2>
5 6
V2.5
fp_mc_255_f.vsd
07.01.02
n959.35 = U950.17 = ___(6)
La fonction est toujours traitée avec la
même période que le diagr. fonct. 335
"saisie position capteur externe"
60
Résistances de terminaison :
interrupteurs S1.1 à S1.3 fermés -> en circuit
(réglage usine)
Alimentation du capteur
interrupteur S1.4 ouvert -> en service
(réglage usine)
7

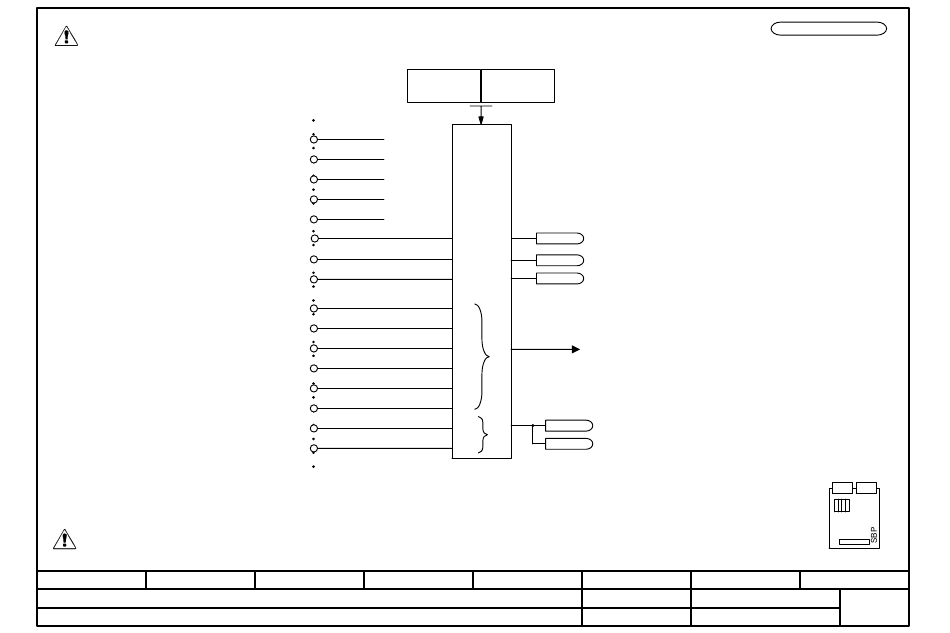

Diagramme fonctionnel
MASTERDRIVES MC
X400 X401
75
S1
1234
8
- 255 -
