Option technologique F01
Type de prise de
référence à droite du
BERO
Type de prise de
référence
à gauche du BERO
9-44

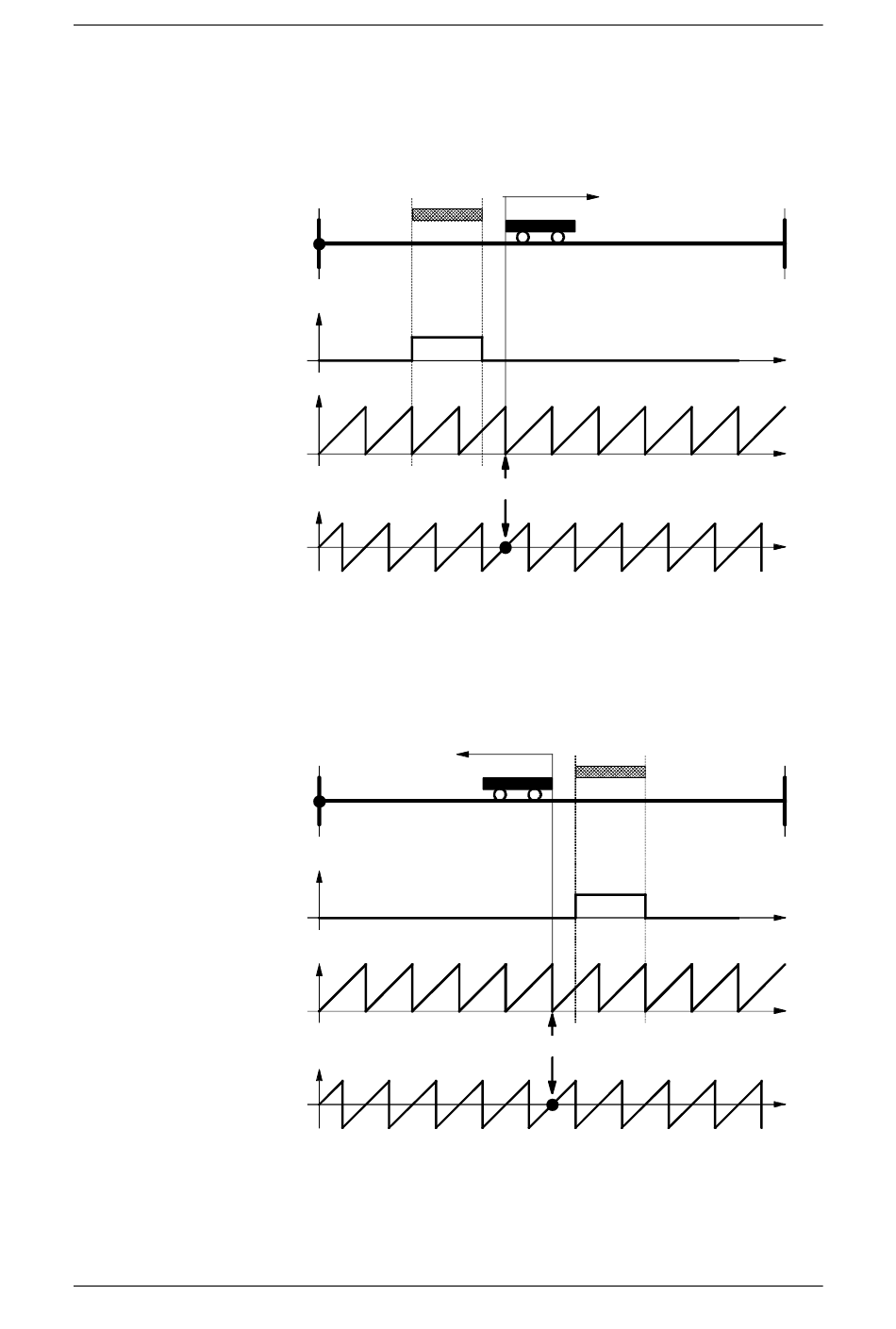

Pour ce type de prise de référence, une impulsion d'approche (signal
de BERO) est nécessaire. Le point de référence est le premier passage
du rotor par la position zéro après le front descendant de l'impulsion
d'approche en cas de déplacement en sens positif (sens A → B).
Zone du
BERO
A
Impulsion d'approche
Position du rotor
360°
0°
Position rotor à KK90
200%
-200%
Fig. 9-18
Pour ce type de prise de référence, une impulsion d'approche (signal
de BERO) est nécessaire. Le point de référence est le premier passage
du rotor par la position zéro après le front descendant de l'impulsion
d'approche en cas de déplacement en sens négatif (sens B → A).
A
Impulsion d'approche
Position du rotor
Position du rotor à KK90
200%
-200%
Fig. 9-19
Sens de déplacement
Point de référence
Sens de déplacement
Zone du
BERO
Point de référence
6SE7087-7QX70 (Edition AN)
Compendium Motion Control
08.2012
B
Position
Position
Position
B
Position
Position
Position
