Communication / PROFIBUS
Echange de
données via
PROFIBUS
8.2-4
Cette solution permet un échange de données très rapide entre les
systèmes du niveau hiérarchique supérieur (p. ex. SIMATIC, SIMADYN
D, PC/PG) et les entraînements. L'accès aux entraînements s'effectue
toujours selon la procédure maître-esclave, les entraînements étant
systématiquement des esclaves. Chaque esclave est identifié de
manière univoque par son adresse.

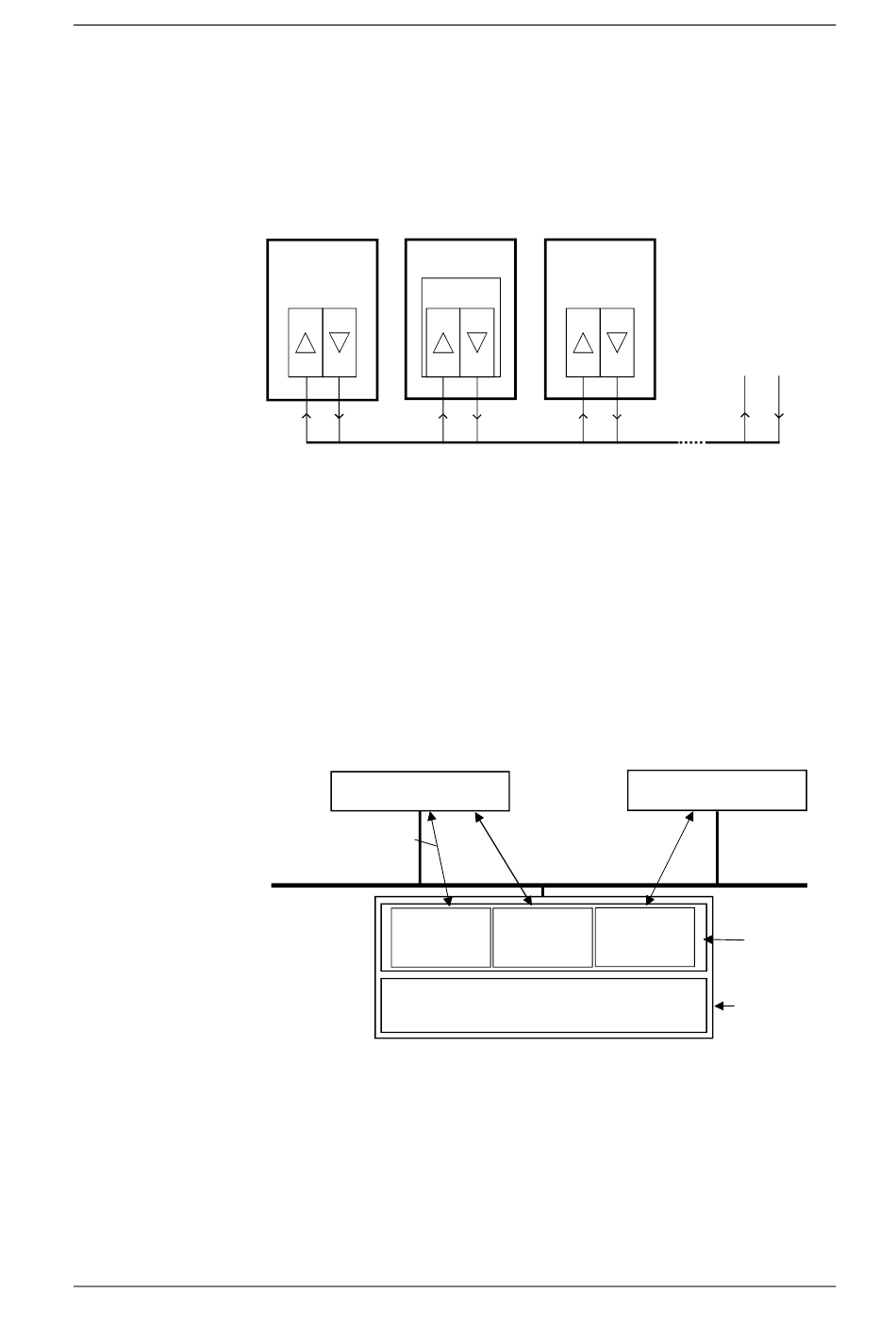

Calculateur MASTERDRIVES
"Esclaves"
maître de rang
hiérarchique
supérieur
Interface PROFIBUS (câble PROFIBUS)
Fig. 8.2-2 Liaisons PROFIBUS
Les fonctions de communication cyclique sont définies par les fonctions
de base PROFIBUS-DP conformément à EN 50170.
Le paramétrage pendant le déroulement de l'échange de données
cyclique avec des entraînements intelligents fait également appel à des
fonctions de communication acycliques étendues supplémentaires qui
sont définies dans la directive PROFIBUS n° 2.081 (version allemande)
ou 2.082 (version anglaise).
La figure suivante donne une vue d'ensemble des fonctions de
communications réalisées avec la carte CBP.
Automatisation
S7, S5
Maître de classe 1
et
autres
MSCY_C1
PROFIBUS DP
canal
cyclique
Fig. 8.2-3 Canaux de transmission de données de la CBP
autre
"esclave"
CBP
PG / PC
MSAC_C1
canal
acyclique
(seul. DriveMon.)
(seul. S7)
MASTERDRIVES - CU
6SE7087-7QX70 (Edition AK)
Compendium Motion Control
autres
abonnés
DriveMonitor
Maître de classe 2
MSAC_C2
canal
acyclique
CBP
MASTER-
DRIVES
