Exemples

Convertisseurs de
forme Compact
PLUS
Câble réseau,
non blindé
Filtre
Charge
RFI
Self de Adaptateur
commutation de raccor-
dement
Siemens AG 6SE7087-7QX70 (Edition AD)
SIMOVERT MASTERDRIVES
Guide pour une installation des entraînements conforme aux règles de CEM
UA OND OND
SIEMENS SIEMENS
SIEMENS
Plaque de montage,
Run
Failure
Chopper
active
par ex. tôle
P P
d'acier zinguée
A A
S1 S1
X101 B X101 B
X103 C X103 C
Câble vers moteur, blindé

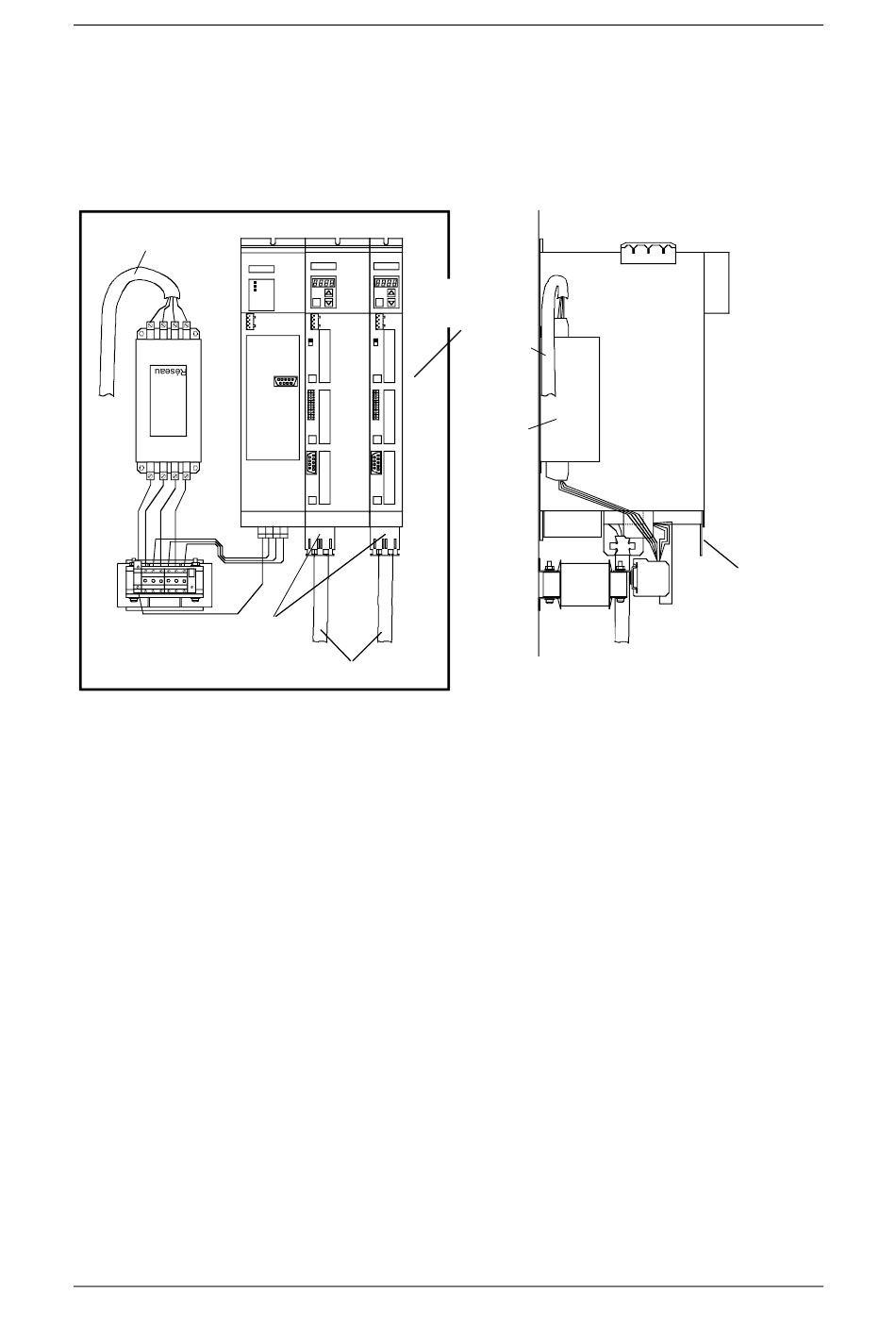

Fig. 3-14 Exemple d'un appareil Compact PLUS avec self de lissage et filtre RFI
Les longueurs de câbles doivent être tenues aussi courtes possibles.
Le câble réseau menant au filtre d'antiparasitage RFI doit cheminer
séparément des autres câbles (concept de zones !)
Il faut impérativement réaliser la liaison du convertisseur au moteur par
un câble blindé ! Le blindage de ce câble doit être connecté aux deux
extrémités (moteur et convertisseur) par une grande surface de
contact.
Compendium Motion Control
Câble
réseau
Filtre
RFI
Ventilat.
Self de
commu-
tation
Câble vers moteur,
blindé
Adaptateur
de raccor-
dement
