Activation de
l'équidistance
Siemens AG 6SE7087-7QX70 (Edition AN)
SIMOVERT MASTERDRIVES
Afin que GMC fonctionne correctement il faut, comme mentionné
précédemment, procéder à certaines adaptations dans le DB 100.
Dérouler la vue de déclaration du DB 100 jusqu'à la fin du bloc, copier
la dernière ligne, c.-à-d. axe 1, et renommer la copie en axe 2.
Commuter ensuite sur la vue des données et revenir de nouveau à la
fin du bloc. La Fig. 9-53 montre la fin du bloc DB 100 dans la vue des
données. Il faut y inscrire le nombre d'axes, les adresses PROFIBUS
des axes et les adresses de début des zones PKW et PZD de chacun
des axes. Ces informations doivent coïncider avec celles de la
configuration matérielle.
Dans la configuration matérielle, sur la CPU, sous maître DP X2,
cliquez sur le bouton droit de la souris pour ouvrir la boîte de dialogue
dans laquelle vous sélectionnerez les propriétés de l'objet.
♦ Il s'ouvre une nouvelle boîte de dialogue dans laquelle vous cliquez
sur Propriétés PROFIBUS.
♦ Cliquez une nouvelle fois sur Propriétés.
♦ Cliquez sur l'onglet Paramètres du réseau.
♦ Sélectionnez la vitesse de transmission 12 Mbits/s.
♦ Cliquez sur Options.
♦ Sous l'onglet Equidistance, cochez "Activer le cycle de bus
équidistant" (cf.: Fig. 9-54).

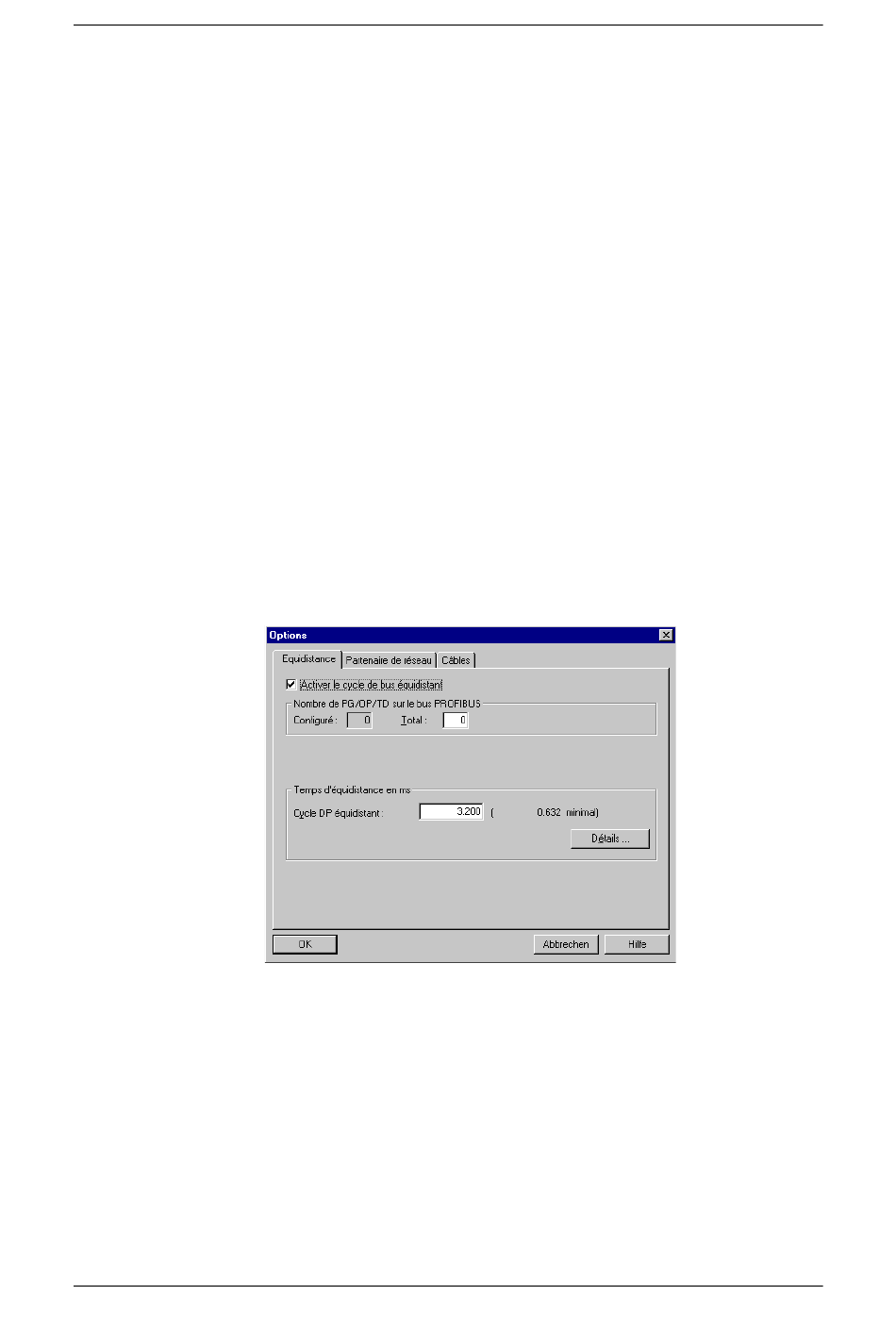

Fig. 9-54 Activation de l'équidistance sur la CPU
L'équidistance du bus doit également être activé sur le variateur. A cet
effet, cliquez avec le bouton droit de la souris sur le variateur et
sélectionnez l'onglet "Synchronisation de cycle" (Fig. 9-55).
Y activer "Synchroniser l'entraînement sur cycle DP équidistant", puis
cliquer sur "Réglage".
Procéder de la même façon pour le deuxième variateur.
