Guide pour une installation des entraînements conforme aux règles de CEM
3-18
♦ Chaque SIMOVERT
MASTERDRIVES
est livré avec des colliers de
mise à la terre des blindages
des câbles de signaux.
Peigne
Connecter le peigne
aux deux extrémités
avec le châssis de
l'armoire (bon contact
électrique)

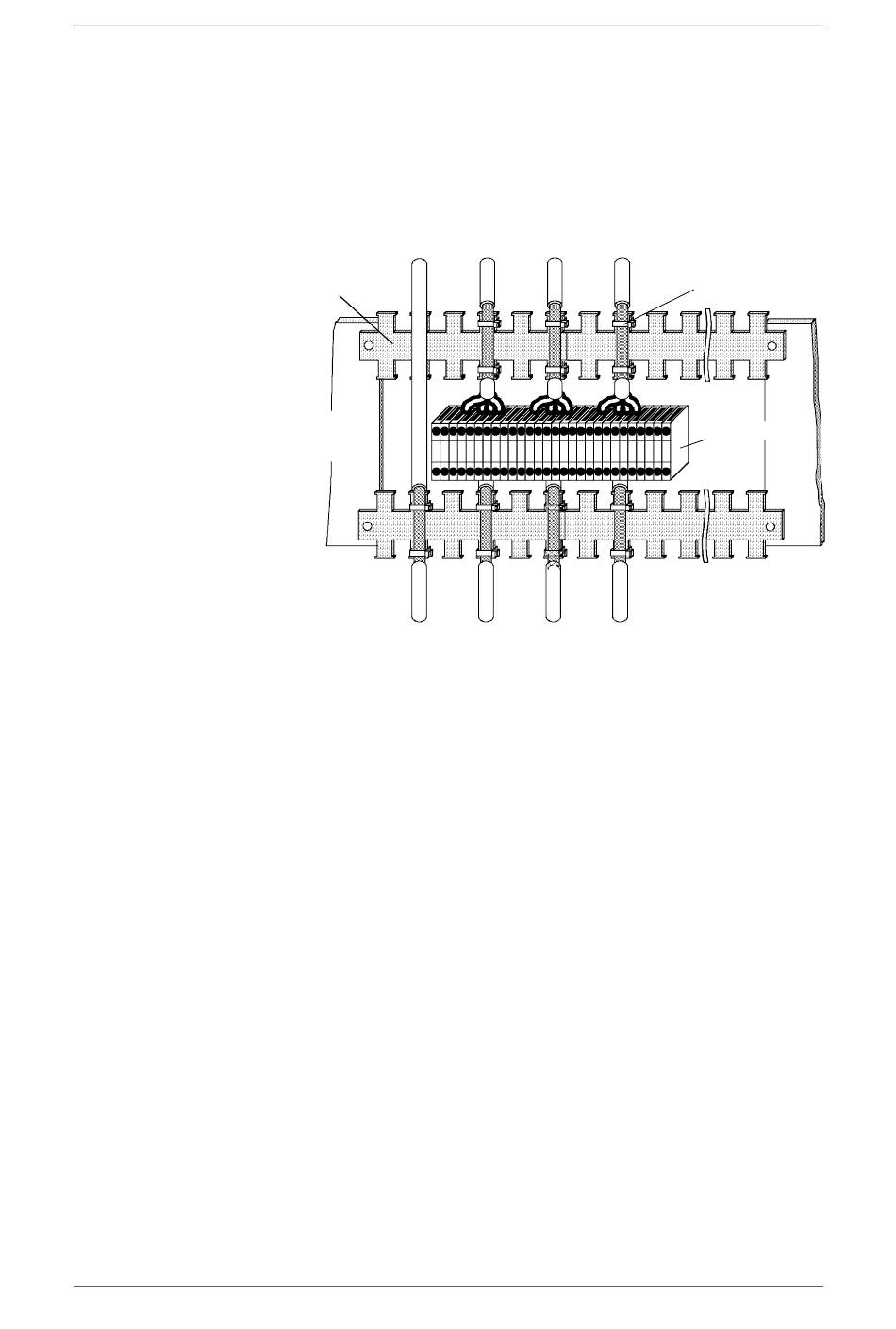

Fig. 3-13 Mise à la terre des câbles de signaux dans l'armoire
On évitera dans la mesure du possible les borniers intermédiaires, car il
diminuent l'efficacité du blindage !
♦ Dans le cas des appareils
encastrables (tailles ≥ E), on
peut en outre plaquer les
blindages sur des barrettes de
mise à la terre en forme de
peigne à l'aide de simples
brides en Rilsan.
6SE7087-7QX70 (Edition AD)
Compendium Motion Control
06.2003
Bride "Rilsan"
de fixation
Bornier
intermédiaire
