Objet technologique Table des tâches
6.4 Configurer l'objet technologique Table des tâches

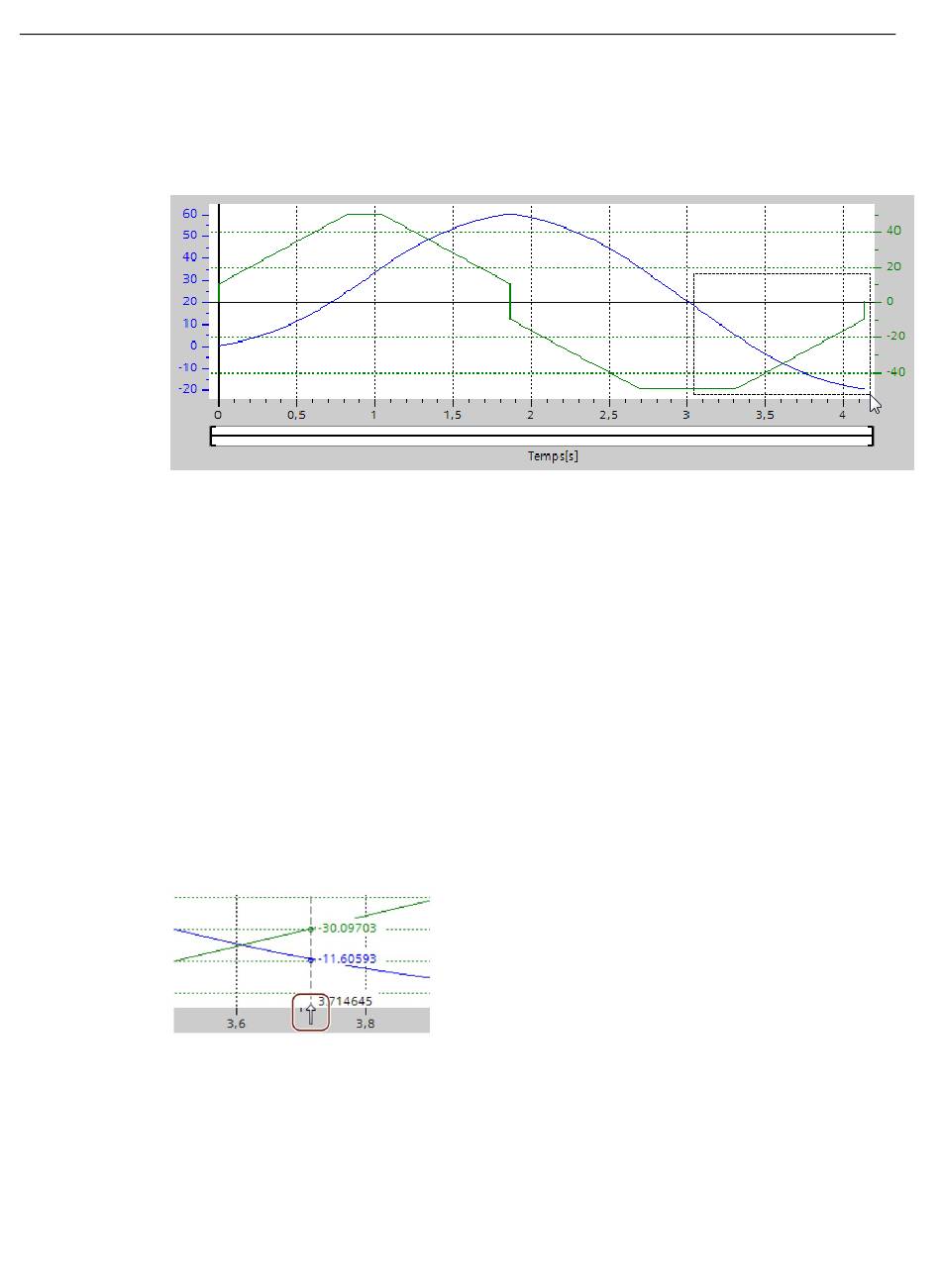

Sélectionner l'extrait à représenter à l'aide de la souris :
Tracez un rectangle dans le diagramme par clic puis déplacement de la souris. Lorsque
vous relâchez le bouton de la souris, la zone ainsi sélectionnée est représentée agrandie.
Annuler la dernière modification de l'extrait :
Dans le menu contextuel, choisissez la commande "Annuler le zoomage" pour annuler la
dernière modification de l'extrait.
Synchroniser la grille
Cliquez sur les échelles des axes pour synchroniser la grille soit avec l'axe des position, soit
avec l'axe de vitesse.
Lire les valeurs des courbes sur la règle de mesure
Activez la règle de mesure à l'aide de la commande "Afficher la règle de mesure" du menu
contextuel.
Avec son curseur, vous pouvez amener la règle de mesure à n'importe quel endroit de vos
courbes.
158
S7-1200 Motion Control V6.0 à V7.0 dans TIA Portal V16
Description fonctionnelle, 12/2019, A5E03790552-AG
