10 L'onglet Simulation
10.10.2 Analyseur de signal
10.10.2 Analyseur de signal
Vue d'ensemble
Cette fonction permet d'afficher et d'analyser les données de signal.
Utilisation de l'analyseur de signal
Suivez cette procédure pour analyser les données de signaux enregistrées :

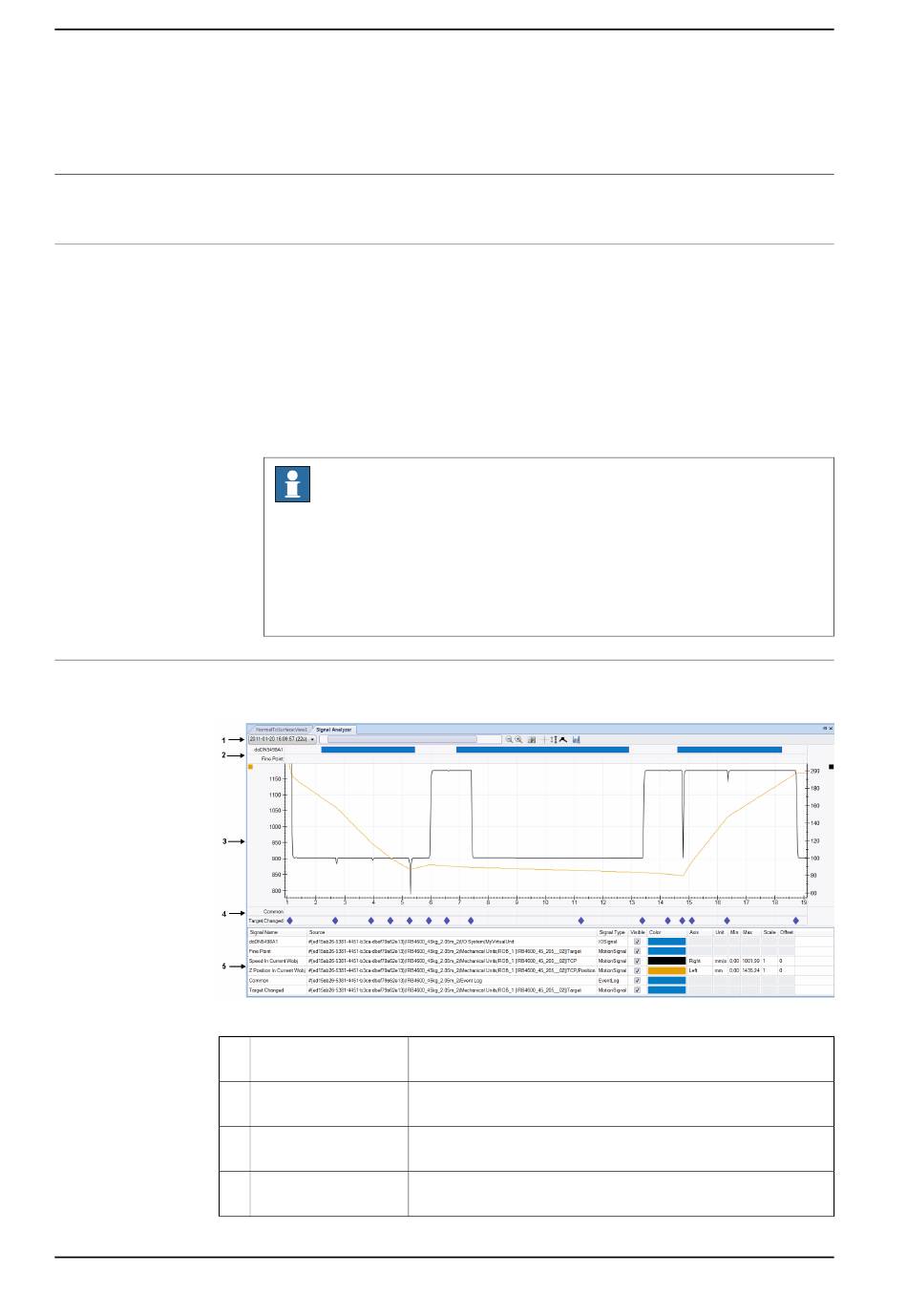

Présentation de l'analyseur du signal
La figure ci-dessous représente la disposition de l'analyseur de signal
en1100000034_Layout_SignalAnalyzer
1
2
3
4
Suite page suivante
360
1 Configurez les signaux à analyser. Reportez-vous à
à la page
358.
2 Enregistrez les données de signal en effectuant une simulation.
Reportez-vous à
Configurer les signaux à la page
3 Dans l'onglet Simulation, cliquez sur Analyseur de signal.
La fenêtre de l'Analyseur de signal apparaît.
Remarque
•
Cette station ne contient aucune donnée de signal enregistrée.
Configurez d'abord les signaux à analyser et enregistrez-les en
exécutant une simulation. Voir
•
Vous pouvez organiser les données de signal enregistrées.
Reportez-vous à
Barre d'outils
valeurs du signal nu-
mérique
valeurs du signal ana-
logiques
Événements
© Copyright 2008-2011- ABB. Tous droits réservés.
Configuration de signal à la page
Historique à la page
Affiche une barre d'outils avec des options de configuration,
pour travailler avec l'analyseur de signal.
Affiche une barre colorée représentant un segment où est dé-
fini le signal.
Affiche des valeurs de signal analogiques et numériques.
Affiche les événements discrets, comme les messages du
journal des événements.
Configurer les signaux
358.
363.
3HAC032104-004 Révision: F
358.
