DEBLOKKEERHENDELINRICHTING VERVANGEN (XPS-OPTIE)

Benodigd gereedschap:
• 3/32 inch inbussleutel
• Kleine platte schroevendraaier
Procedure:
1. Breng de brancard omhoog en zet de Fowler-rugsteun geheel rechtop.
2. Breng het onrusthek omhoog in de vergrendelde stand.
3. Verwijder met een 3/32-inch inbussleutel de vier schroeven (A) waarmee het deksel van de deblokkering (B) aan
de buitenvorm is bevestigd om het deksel te verwijderen (Afbeelding 121).
4. Gebruik een kleine platte schroevendraaier om de contraveer van de deblokkeerhendel (C) omhoog te duwen om
de veer te verwijderen (Afbeelding 121).
5. Pak de deblokkeerhendelinrichting (D) vast en kantel deze aan de zijde van de veer omhoog om de inrichting van
de afdekking los te maken (Afbeelding 121).
6. Volg de stappen in omgekeerde volgorde om weer te installeren.
7. Controleer of de brancard naar behoren werkt
alvorens deze weer in gebruik te nemen.
VEERHENDELINRICHTING VERVANGEN
(XPS-OPTIE)
Benodigd gereedschap:
• 3/32 inch inbussleutel
• Kleine platte schroevendraaier
Procedure:
1. Breng de brancard omhoog en zet de Fowler-rugsteun geheel rechtop.
2. Breng het onrusthek omhoog in de vergrendelde stand.
3. Verwijder met een 3/32-inch inbussleutel de vier schroeven (A) waarmee het deksel van de deblokkering (B) aan
de buitenvorm is bevestigd om het deksel te verwijderen (Afbeelding 121).
4. Gebruik een kleine platte schroevendraaier om de contraveer van de deblokkeerhendel (C) omhoog te duwen om
de veer te verwijderen (Afbeelding 121).
5. Volg de stappen in omgekeerde volgorde om weer te installeren.
6. Controleer of de brancard naar behoren werkt alvorens deze weer in gebruik te nemen.
www.stryker.com
Onderhoudsinformatie
6506-109-005 REV F
B
D
C
A
zijde weergegeven
A

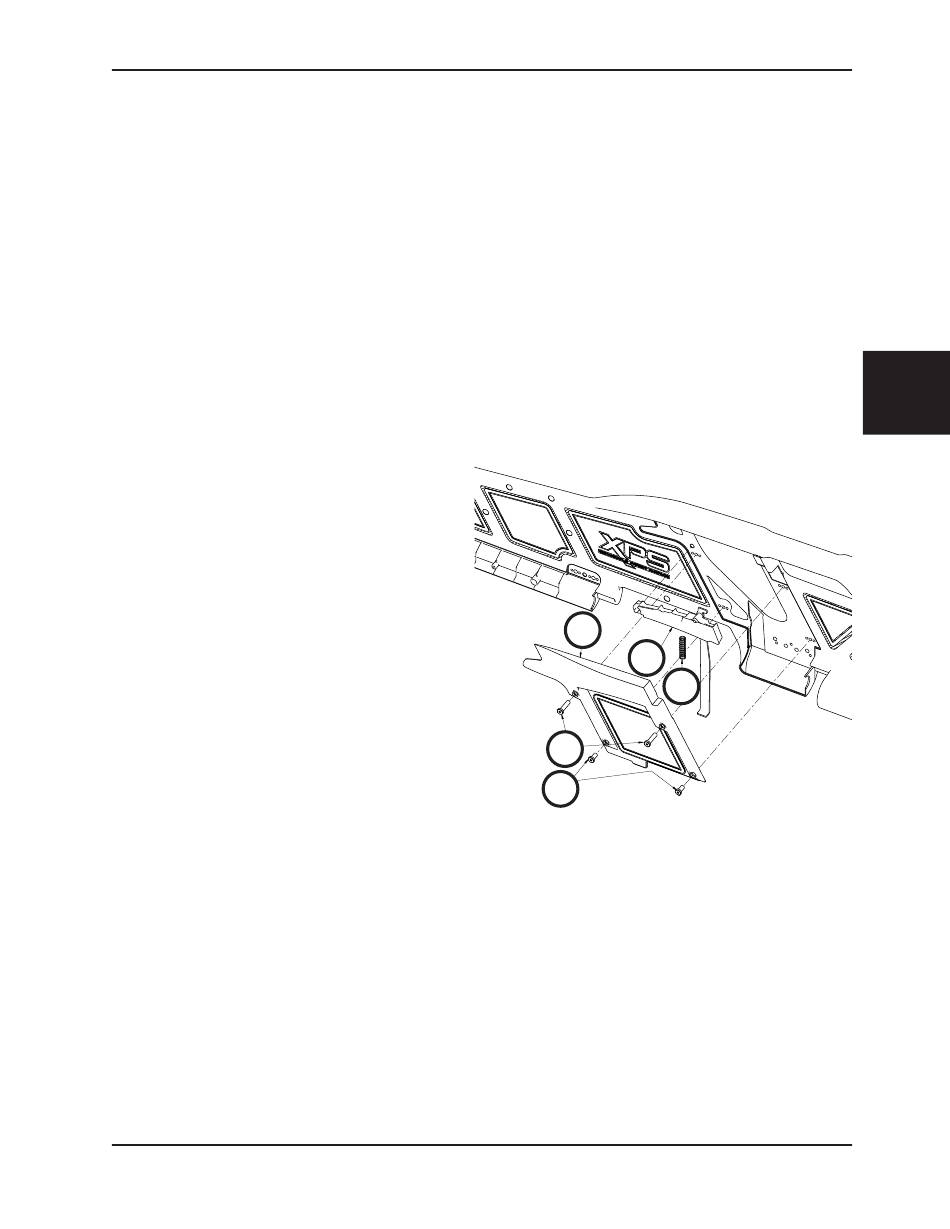

Afbeelding 121
