BYTA UT HYDRAULCYLINDER

Nödvändiga verktyg:
• 9/16" kombinationsnyckel
• 3/4" kombinationsnyckel
• 11/16" kombinationsnyckel
• 13/16" kombinationsnyckel
• 3/8" kombinationsnyckel
• 1/8" insexnyckel
• (2) Sågbock
Procedur:
1. Höj bårvagnen till fullt upprätt läge.
2. Använd de två sågbockarna för att stödja sängbottnen
och aktivera det manuella frigöringshandtaget och tryck
ihop kolven manuellt för att avlägsna trycket på basens
korsrör anslutningsmutter.

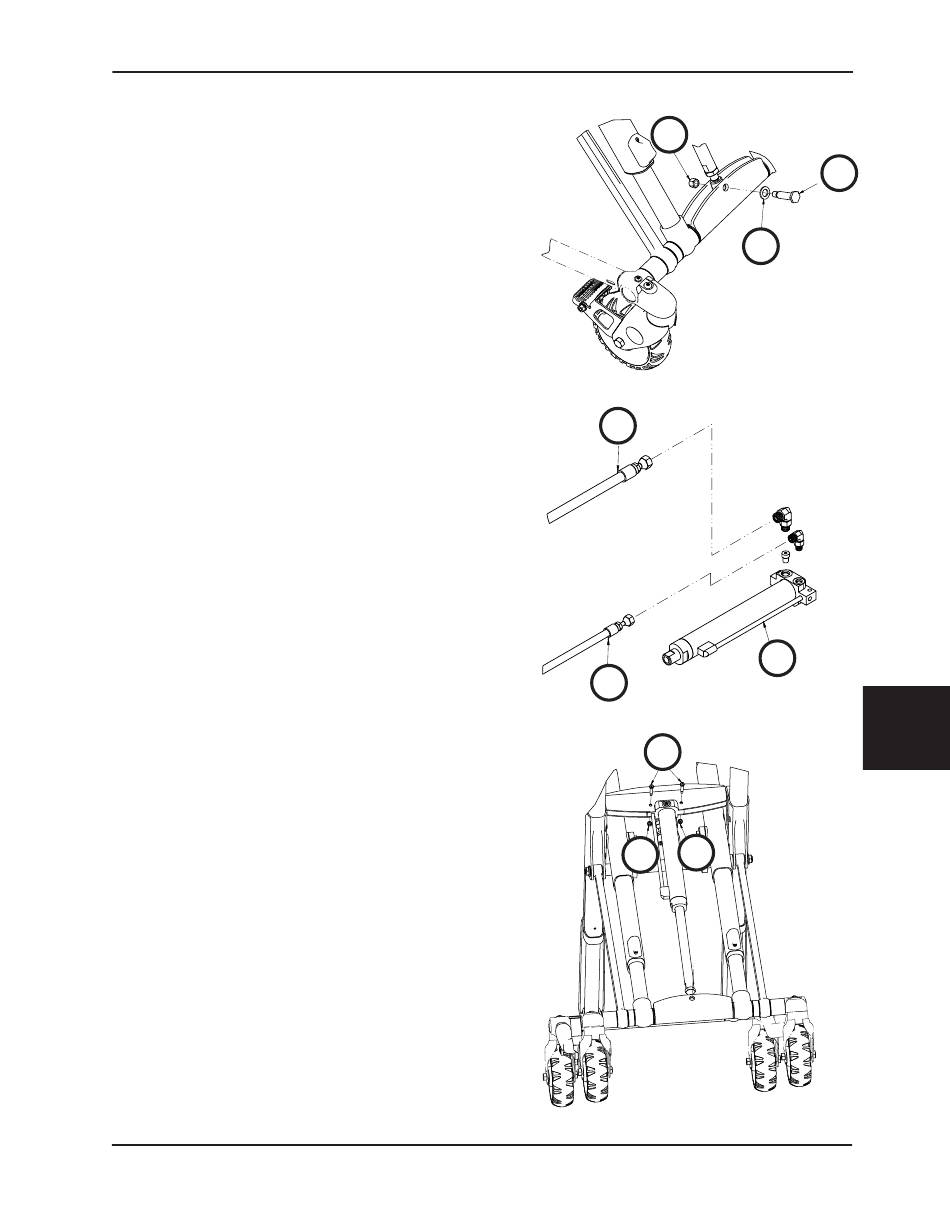

3. Avlägsna stångens fäststift (A), bricka (B), och Nylock-
sexkantsmuttern (C) som håller fast hydraulcylindern
vid basen med hjälp av en 3/4" och en 9/16"
kombinationsnyckel (Figur 111).
4. Aktivera det manuella frigöringshandtaget och tryck ihop
hydraulcylindern helt.
5. Avlägsna båda slangarna (D) från hydraulcylindern (E)
med hjälp av en 11/16" och en 13/16" kombinationsnyckel
(Figur 112).
Obs! Hydraulvätska kommer att läcka från slangarna och
cylindern. Lägg ut handdukar för att fånga upp oljan.
6. Håll slangändarna högt och rakt för att minimera
mängden vätska som rinner ut.
7. Avlägsna de två insexfästkruvarna (F) och Fiberlock-
sexkantmuttrarna (G) som håller fast hydraulcylindern
vid basen med hjälp av en 1/8" insexnyckel och en 3/8"
kombinationsnyckel (Figur 113).
8. Utför stegen i omvänd ordning för att återmontera.
9. Kör bårvagnen uppåt och nedåt flera gånger för att
kontrollera funktionalitet. Byt hydraulolja om det behövs. Se
"Fyll hydraulenhetens behållare" på
10. Bekräfta att enheten fungerar ordentligt innan den åter
tas i drift.
www.stryker.com
Serviceinformation
sidan 8-102.
6506-109-005 REV F
C
B
Figur 111
D
E
D
Figur 112
F
G
G
Figur 113
Tillbaka till innehållsförteckningen
A
Svenska
8-109
