Informacje dotyczące serwisowania
REGULACJA SŁUPKA USTALAJĄCEGO NOSZE
Wymagane narzędzia:
• Wkrętak Torx T30
PRZESTROGA
Słupek ustalający nosze jest fabrycznie skonfigurowany do współpracy z ramą noszy typu X. Jeśli system mocowania został fabrycznie
skonfigurowany do współpracy z ramą noszy typu H, wówczas słupek ustalający nosze należy odpowiednio dostosować.
Postępowanie:
1. Za pomocą wkrętaka Torx T30 wykręcić dwie śruby z łbem gniazdowym (A) mocujące wsporniki (B) do ramy podstawy (C)
(rys. 106). Zachować obie śruby do ponownego montażu.
2. Obrócić dolny wspornik o 180°.
3. Za pomocą wkrętaka Torx T30 dokręcić dwie śruby z łbem gniazdowym, odkręcone w kroku 1.
4. Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo.
Aby określić, czy nosze są wyposażone w ramę noszy typu X lub typu H, należy odszukać symbol strzałki lub rowek, znajdujące się
na dolnym wsporniku słupka ustalającego nosze.
• Słupek ustalający nosze jest skonfigurowany pod kątem ramy noszy typu X, jeśli symbol strzałki na dolnym wsporniku słupka
ustalającego jest skierowany w stronę głowy noszy lub jeśli rowek na dolnym wsporniku znajduje się po wewnętrznej stronie lewej
rury podstawy.
• Słupek ustalający nosze jest skonfigurowany pod kątem ramy noszy typu H, jeśli symbol strzałki na dolnym wsporniku słupka
ustalającego jest skierowany w stronę stóp noszy lub jeśli rowek na dolnym wsporniku znajduje się po zewnętrznej stronie lewej
rury podstawy.
www.stryker.com
C
B A

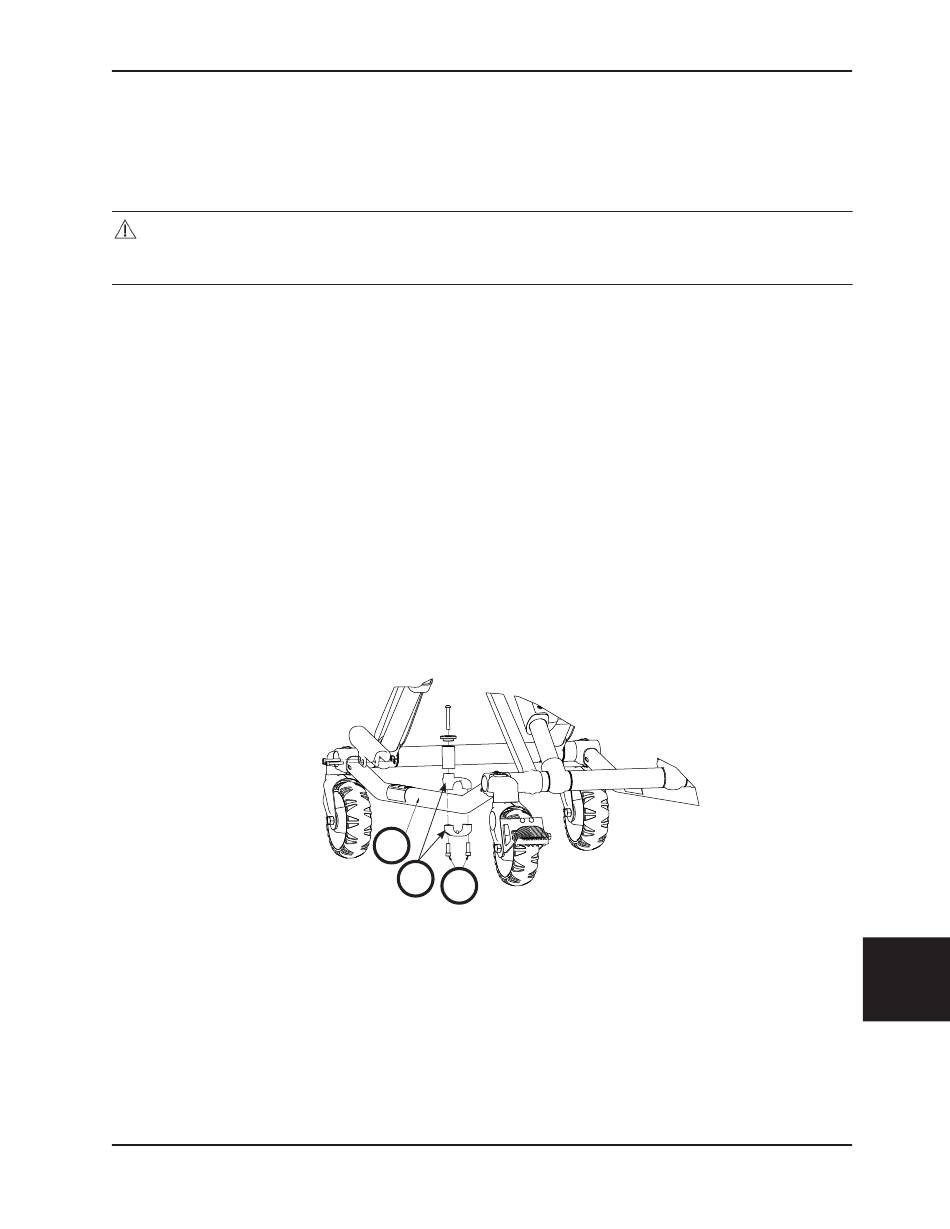

rys. 106
