VÝMĚNA HYDRAULICKÉHO VÁLCE
Potřebné nástroje:
• Kombinovaný klíč 9/16"
• Kombinovaný klíč 3/4"
• Kombinovaný klíč 11/16"
• Kombinovaný klíč 13/16"
• Kombinovaný klíč 3/8"
• Šestihranný klíč 1/8"
• 2 stoličky
Postup:
1. Zvedněte lůžko do zcela vzpřímené polohy.
2. Stoličkami podepřete lehátko a ovladačem ručního
uvolnění a paličkou uvolněte pnutí spojovacího šroubu
křížové konstrukce podvozku.
3. Pomocí kombinovaných klíčů 3/4" a 9/16" odšroubujte
čep (A) s podložkou (B) a šestihrannou pojistnou matici
Nylock (C), který připevňuje pístní tyč hydraulického válce

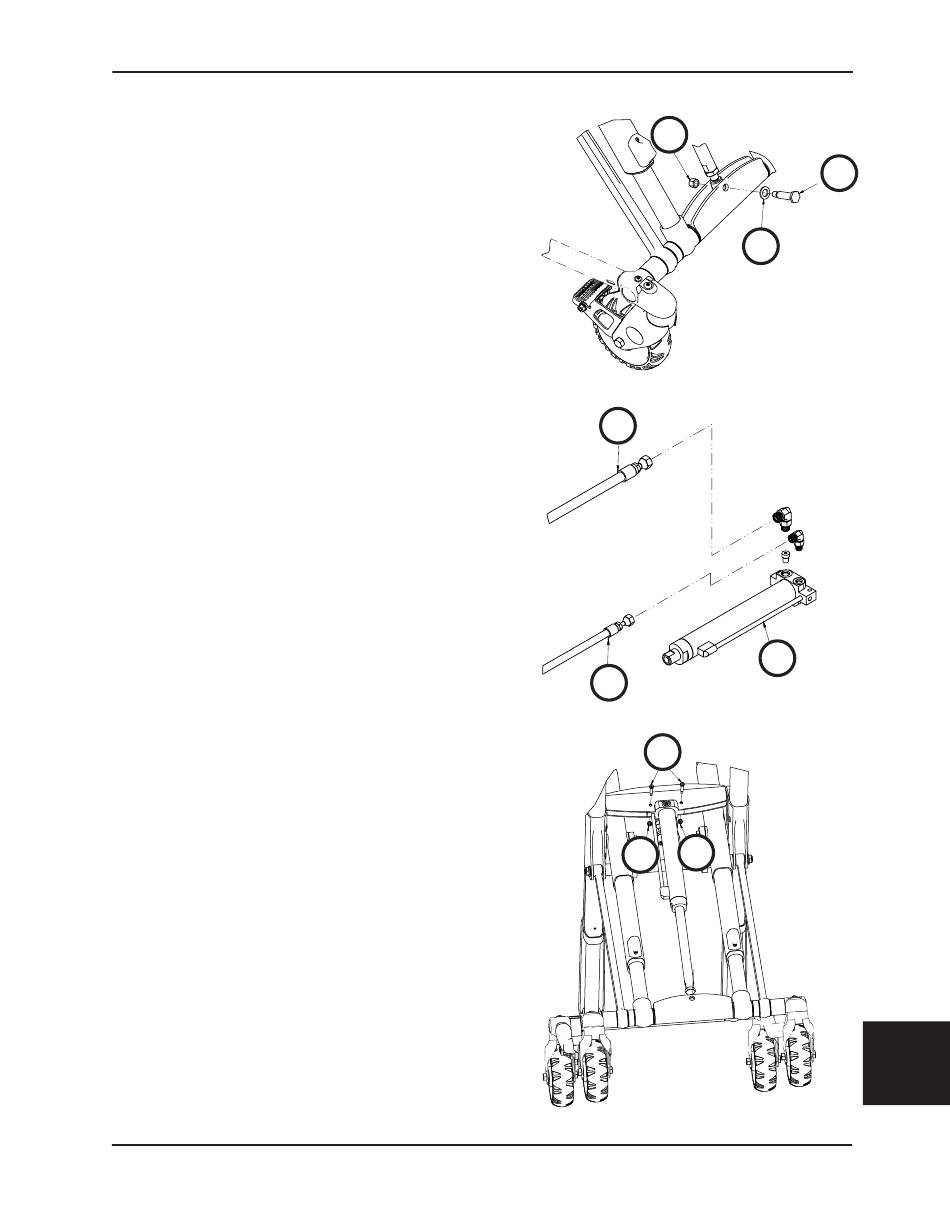

k podvozku (Obrázek 111).
4. Ovladačem ručního uvolnění natlakujte hydraulický válec.
5. Pomocí kombinovaných klíčů 11/16" a 13/16" odpojte obě
hadice (D) od hydraulického válce (E) (Obrázek 112).
Poznámka: Z odpojených hadic a válce bude vytékat
hydraulický olej. K jeho zachycení použijte utěrky.
6. Konce hadic držte do výšky. Únik hydraulického oleje pak
bude minimální.
7. Pomocí šestihranného klíče 1/8" a kombinovaného klíče
3/8" odšroubujte dva stavěcí šrouby s vnitřním šestihranem
(F) a šestihrannou maticí Fiberlock (G), které připevňují
hydraulický válec k podvozku (Obrázek 113).
8. Instalace se provádí opačným postupem kroků demontáže.
9. Několikrát lůžko vyzkoušejte v chodu nahoru a dolů. Podle
potřeby doplňte hydraulický olej. Viz „Plnění zásobníku
hydraulického oleje" na straně
10. Před uvedením zařízení do chodu zkontrolujte jeho
funkčnost.
