UDSKIFTNING AF HYDRAULISK MANUEL UDLØSNINGSVENTIL
Nødvendigt værktøj:
• T27 Torx-skruetrækker
• 7/16" stjernegaffelnøgle
• 1/8" unbrakonøgle
• 7/8" unbrakonøgle
• Savbuk (2 stk.)
Procedure:
1. Hæv båren til opretstående stilling.
2. Støt båren med to savbukke, og aktiver det manuelle udløsningshåndtag for at lette et eventuelt hydraulisk olietryk.
3. Fjern de to rundhovedskruer (A), der fastgør det manuelle udløsningskabelbeslag til bunden af den hydrauliske
enhed, med en T27 Torx-skruetrækker (Figur 109).
4. Anbring en 1/8" unbrakonøgle gennem stammen ved rillen i ventilenheden for at holde ventilstammen på plads.
5. Fjern den sekskantede Nylock-møtrik (B) fra hver af ventilstammerne med en 7/16" stjernegaffelnøgle (Figur 109).
6. Fjern den ventil (C eller D), der skal udskiftes, med en 7/8" stjernegaffelnøgle (Figur 110).
7. Udfør trinene i modsat rækkefølge for at genmontere.
8. Kontrollér funktionaliteten ved at køre båren op og ned nogle gange. Tilsæt om nødvendigt hydraulisk olie. Se
"Fyldning af beholderen i den hydrauliske enhed" på
9. Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen.
Dansk
Vend tilbage til indholdsfortegnelsen
9-108
Serviceoplysninger
B
A

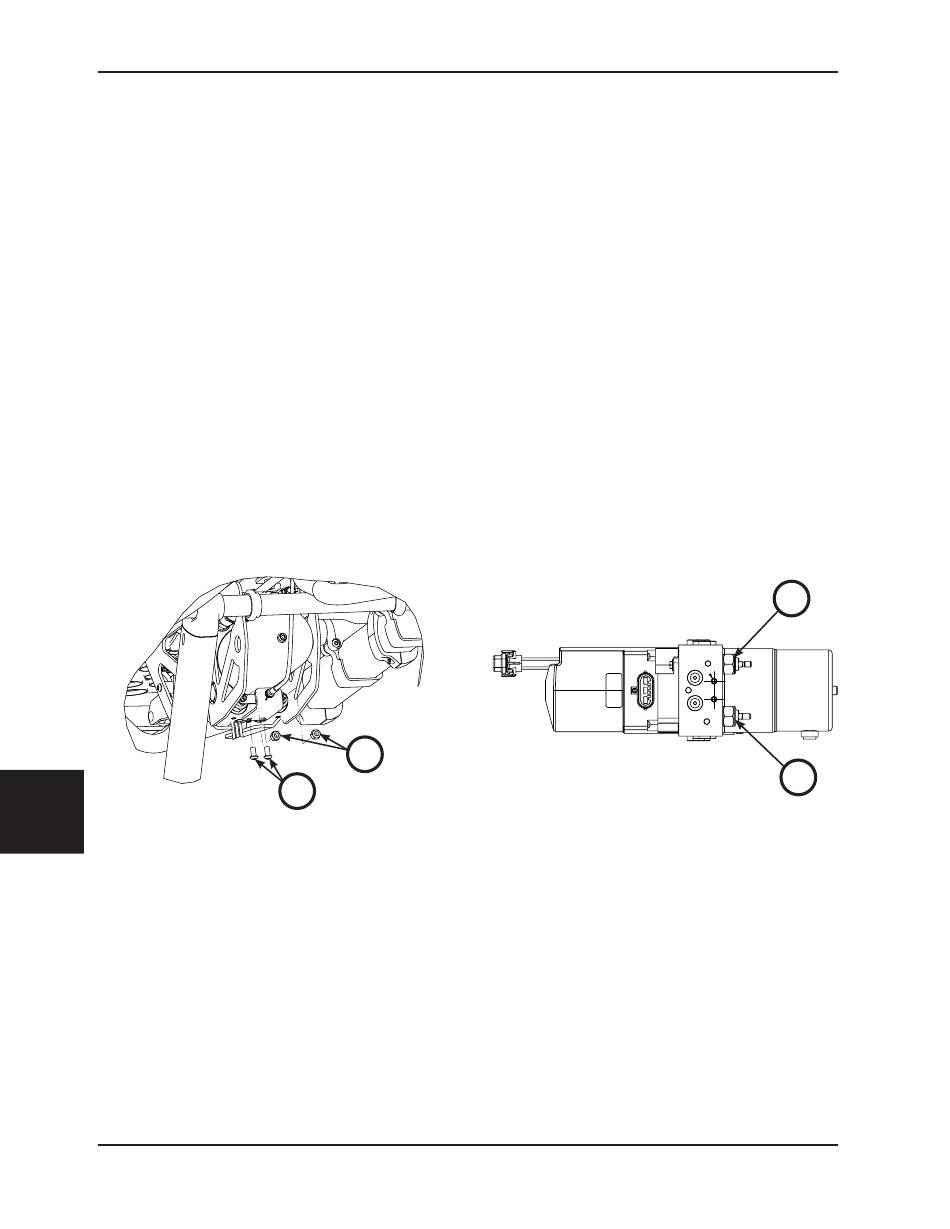

Figur 109
6506-109-005 REV F
side 9-102.
Figur 110
C
D
