SUBSTITUIÇÃO DA VÁLVULA DE DESENGATE MANUAL HIDRÁULICA
Ferramentas necessárias:
• Chave T27 Torx
• Chave combinada de 7/16"
• Chave sextavada de 1/8"
• Chave sextavada de 7/8"
• (2) Cavalete
Procedimento:
1. Elevar a maca para a posição vertical máxima.
2. Com dois cavaletes, apoiar a cama e accionar a pega de desengate manual para aliviar qualquer pressão de óleo hidráulico.

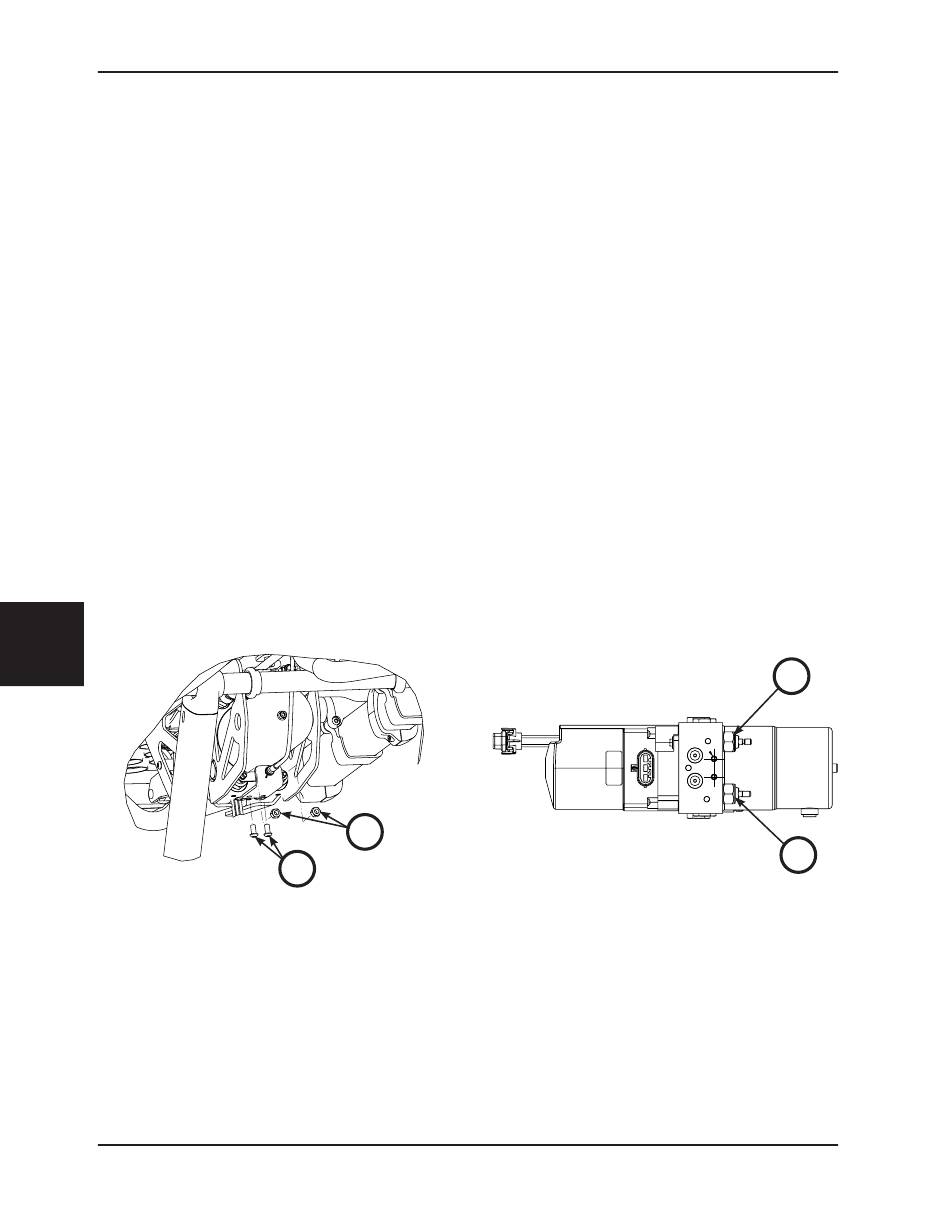

3. Com uma chave T27 Torx, retirar os dois parafusos de cabeça de tremoço (A) que fixam o suporte do cabo de desengate
manual à parte inferior do subconjunto hidráulico (Figura 109).
4. Com uma chave sextavada de 1/8", colocar a chave sextavada pelo eixo na ranhura no corpo da válvula para manter a eixo da
válvula em posição.
5. Com uma chave combinada de 7/16", retirar a porca sextavada Nylock (B) de cada um dos eixos da válvula (Figura 109).
6. Com uma chave combinada de 7/8", retirar a válvula (C ou D) a substituir (Figura 110).
7. Inverter os passos para reinstalar.
8. Verificar o funcionamento, movimentando a maca para cima e para baixo várias vezes. Se necessário, adicionar óleo hidráulico.
Consultar Encher o reservatório do conjunto hidráulico" na
9. Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la.
Português
Voltar ao índice
7-108
Informações sobre actividades de manutenção
B
A
Figura 109
página 7-102.
6506-109-005 REV F
C
D
Figura 110
