UTBYTE AV SÄNGGRINDSENHET (ALTERNATIVET XPS)
Nödvändiga verktyg:
• T25 torxskruvmejsel
• 1/4" insexnyckel
• 3/16" insexnyckel
• Spårskruvmejsel
• Studsfri hammare
• Momentnyckel (Nm (ft-lb))
Procedur:
1. Lyft upp bårvagnen och Fowler-ryggstödet till helt upprätt
läge.
2. Ta bort madrassen.

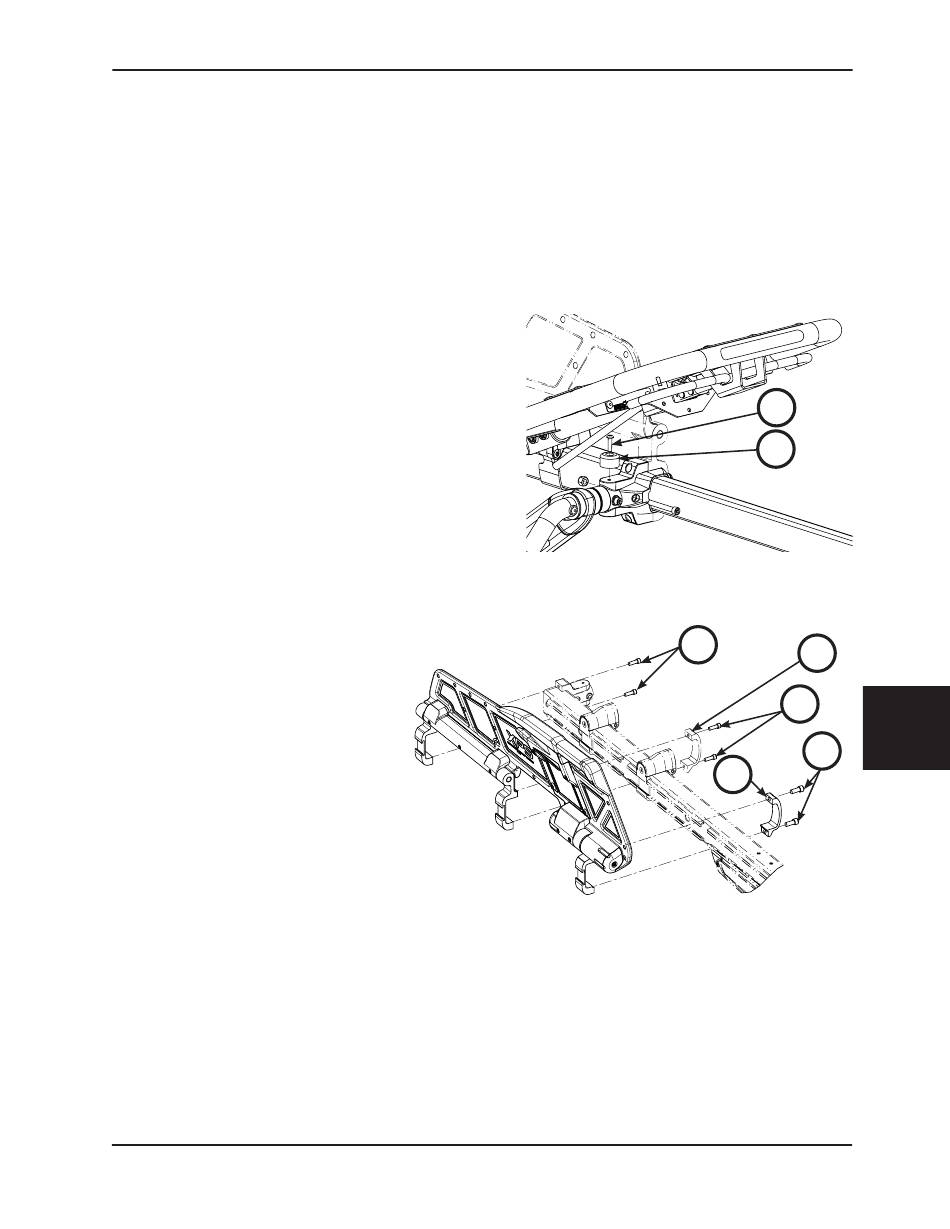

3. Ta bort huvudskruven med runt huvud (A) och den svarta
stötdämparen (B) på den sida där du byter ut sänggrinden
med hjälp av en T25 torxskruvmejsel (Figur 118). Spara
skruven och stötdämparen för återmontering.
4. Ta bort den yttre skenans stötdämpare med en
spårskruvmejsel.
Obs! Håll i sänggrindens huvudenhet vid borttagning av
den yttre skenans stötdämpare, så att den inte faller av.
Observera även att tapparna i huvudänden och mitt på
sänggrinden kan vara lösa och falla av från huvudenheten.
5. Ta bort skruvarna med sexkantshål (C)
som fäster sänggrindens klämma (D) vid
spärrenheten i fotändan av huvudenheten
med hjälp av en 1/4" insexnyckel
(Figur 119). Vid installationen ska båda den
nya skruvarna dras åt med vridmomentet
29,8 ±4,5 Nm (22 ±3,3 ft-lb).
Obs! Sänggrinden kommer att vara
lös, så använd inte och dra inte i
sänggrinden.
6. Ta bort de två skruvarna med sexkantshål
(E) som håller fast den mittersta
klämman (F) på sänggrinden vid den
yttre skenenheten med hjälp av en 3/16"
insexnyckel (Figur 119).
7. Ta bort de två skruvarna med sexkantshål
(G) som håller fast sängbottensbasens
fäste vid den yttre skenenheten med hjälp av en 3/16" insexnyckel (Figur 119).
8. Utför stegen i omvänd ordning för att återmontera. Använd en studsfri hammare för att återinstallera den yttre
skenans stötdämpare.
9. Bekräfta att enheten fungerar ordentligt innan den åter tas i drift.
www.stryker.com
Serviceinformation
Höger
sida visas
6506-109-005 REV F
A
B
Figur 118
G
D
Figur 119
Tillbaka till innehållsförteckningen
F
E
Svenska
C
Fot-
ände
