WYMIANA ZESPOŁU UCHWYTU ZWALNIANIA (WERSJA XPS)
Wymagane narzędzia:
• Klucz imbusowy 3/32 cala
• Mały śrubokręt płaski
Postępowanie:
1. Podnieść nosze i oparcie Fowlera do całkowicie podniesionej pozycji.
2. Podnieść poręcz boczną do góry do momentu jej zablokowania.
3. Za pomocą klucza imbusowego 3/32 cala wykręcić cztery śruby (A) mocujące osłonę zespołu uchwytu zwalniania (B) do
wytłaczanego zespołu poręczy w celu wyjęcia zespołu uchwytu zwalniania (rys. 121).
4. Za pomocą małego śrubokręta płaskiego podważyć sprężynę powrotną uchwytu zwalniania (C) w celu wyjęcia sprężyny
(rys. 121).
5. Chwycić zespół uchwytu zwalniania (D) i podnieść go, trzymając po stronie sprężyny, a następnie wyjąć go z osłony (rys. 121).
6. Ponowny montaż przeprowadzić, wykonując kroki w odwrotnej kolejności.
7. Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo.
WYMIANA ZESPOŁU UCHWYTU SPRĘŻYNOWEGO
(WERSJA XPS)
Wymagane narzędzia:
• Klucz imbusowy 3/32 cala
• Mały śrubokręt płaski
Postępowanie:
1. Podnieść nosze i oparcie Fowlera do całkowicie
podniesionej pozycji.
2. Podnieść poręcz boczną do góry do momentu jej
zablokowania.
3. Za pomocą klucza imbusowego 3/32 cala wykręcić cztery śruby (A) mocujące osłonę zespołu uchwytu zwalniania (B) do
wytłaczanego zespołu poręczy w celu wyjęcia zespołu uchwytu zwalniania (rys. 121).
4. Za pomocą małego śrubokręta płaskiego podważyć sprężynę powrotną uchwytu zwalniania (C) w celu wyjęcia sprężyny
(rys. 121).
5. Ponowny montaż przeprowadzić, wykonując kroki w odwrotnej kolejności.
6. Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo.
www.stryker.com
B
A
A
6506-109-005 REV F
D
C
Strona
prawa

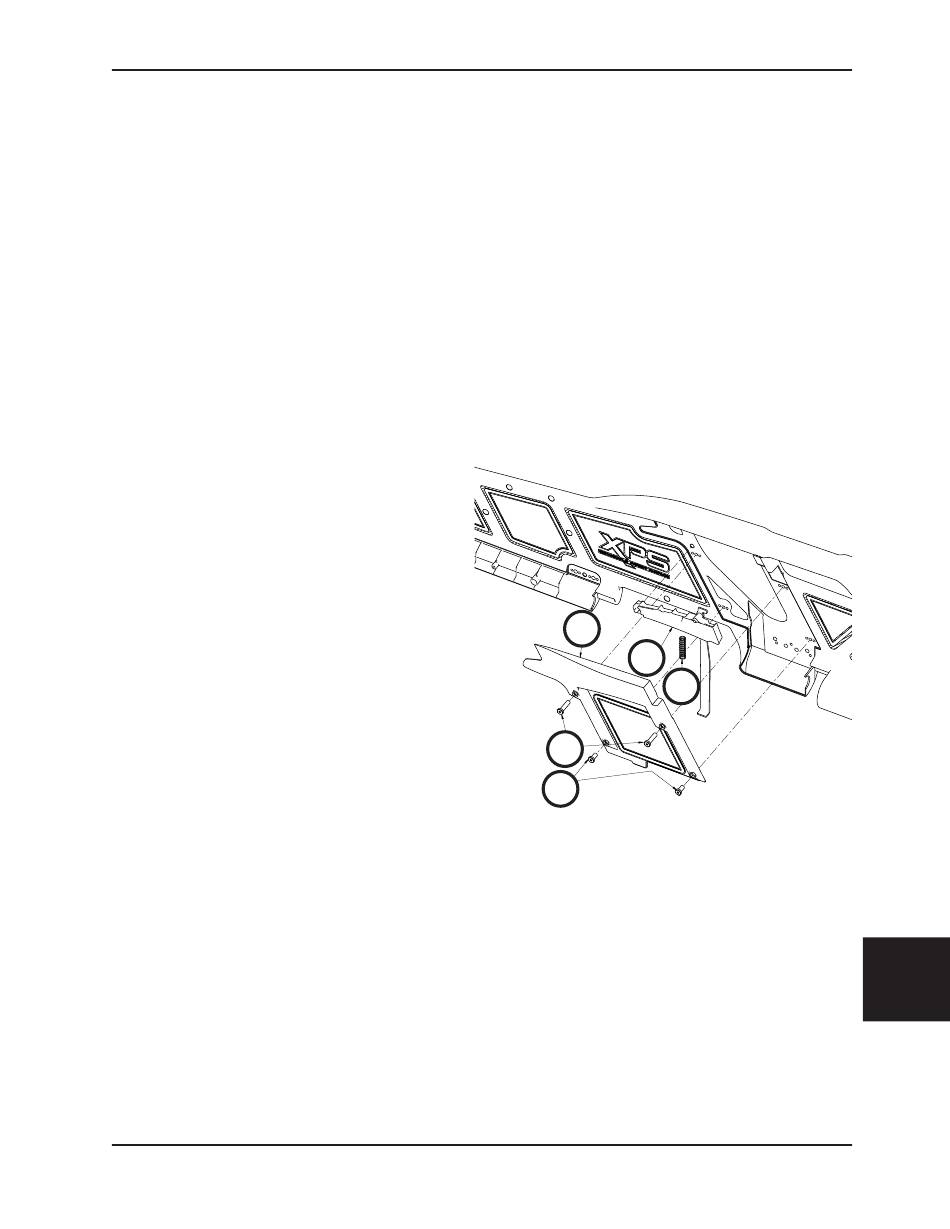

rys. 121
