UDSKIFTNING AF TERMINALBLOK

Nødvendigt værktøj:
• T20 Torx-skruetrækker
• T25 Torx-skruetrækker
Procedure:
1. Hæv båren til dennes øverste position.
2. Tag batteriet ud, og gem det til senere
genmontering.

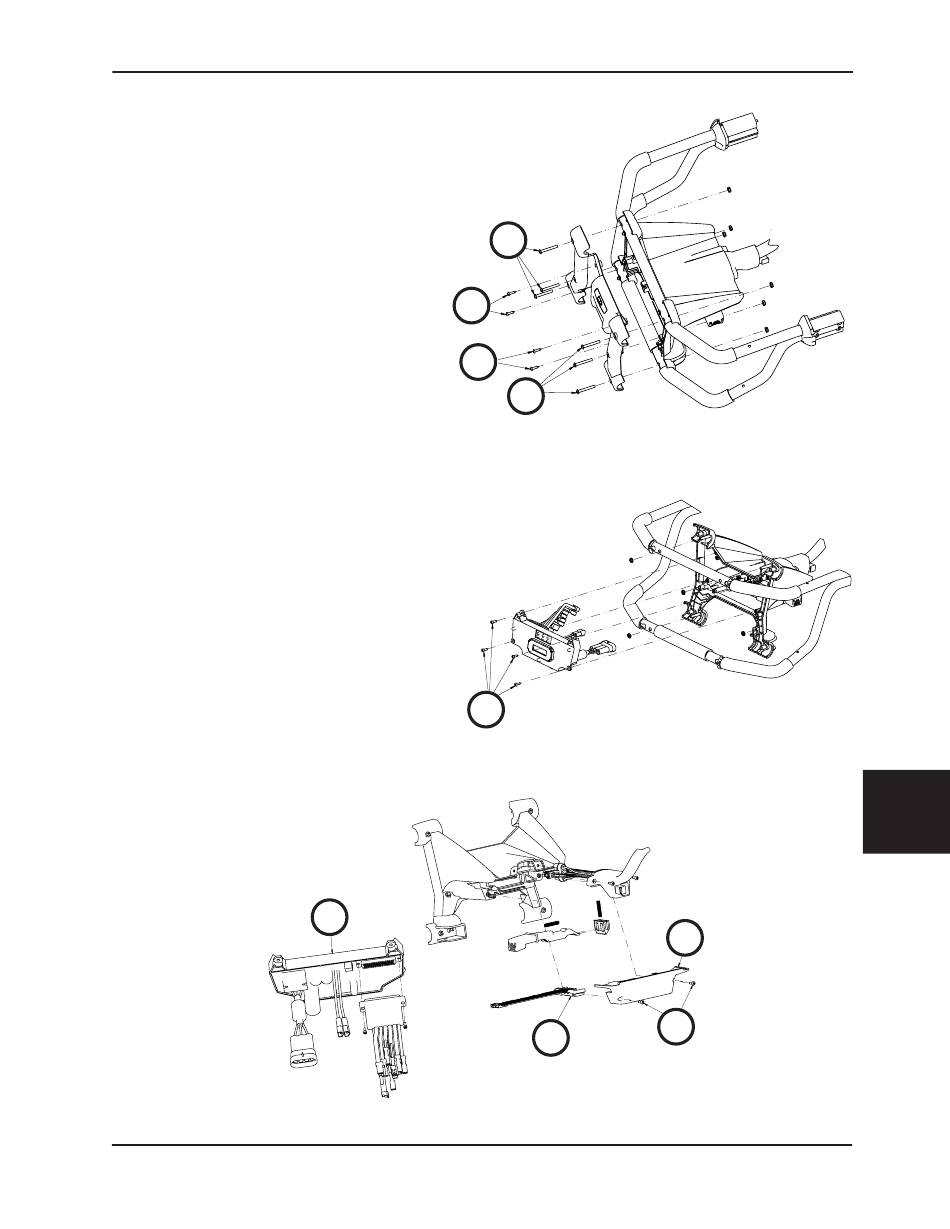

3. Fjern de seks udvendige rundhovedskruer (A)
fra frontpladen med en T25 Torx-skruetrækker
(Figur 115). Gem alle skruerne til genmontering.
4. Fjern de fire indvendige deltaskruer (B) fra
frontpladen med en T20 Torx-skruetrækker for
at tage frontpladen af (Figur 115). Gem alle
skruerne og frontpladen til senere genmontering.
5. Fjern de fire deltaskruer (C), der fastgør
elektronikenheden til boksen ved fodenden,
med en T20 Torx-skruetrækker, og træk
elektronikenheden ud (Figur 116). Gem alle
delene til genmontering.
6. Frakobl de sorte og røde ledninger, som forbinder
bårens kabelenhed (D) med kontroltavlen (E)
(Figur 117).
7. Fjern de to deltaskruer (F) fra bundpladen
på boksen ved fodenden (G) med en T20
Torx-skruetrækker for at tage boksen af (Figur
117). Gem alle delene til genmontering.
8. Fjern terminalblokken, og kassér den.
9. Udfør trinene i modsat rækkefølge for at
genmontere.
10. Kontrollér funktionaliteten ved at køre båren op
og ned nogle gange.
11. Kontrollér, at enheden fungerer korrekt, inden
den tages i brug igen.
