Montaż systemu mocowania noszy
MONTAŻ UKŁADU WYŁĄCZANIA NOSZY PODCZAS
OBECNOŚCI W SYSTEMIE MOCOWANIA
Uwaga: Niniejsze instrukcje montażu są przeznaczone dla noszy,
które NIE będą używane z systemem Power-LOAD. W przypadku
modelu 6506 noszy z opcją Power-LOAD należy zapoznać się
z instrukcjami montażu w instrukcji obsługi/konserwacji systemu
Power-LOAD.
OSTRZEŻENIE
Układ wyłączania noszy podczas obecności w systemie mocowania
musi być ustawiony w prawidłowym położeniu przed oddaniem noszy
od eksploatacji. Niezamontowanie układu wyłączania noszy podczas
obecności w systemie mocowania może spowodować obrażenia ciała
pacjenta i operatora lub uszkodzenie pojazdu.
W noszach i systemie mocowania noszy zintegrowano funkcję
wyłączania noszy podczas obecności w systemie mocowania,
która powoduje wyłączenie silnika noszy, gdy są one zamocowane
w systemie mocowania. Przed zamontowaniem wspornika układu
wyłączania należy dobrze dokręcić śruby w systemie mocowania.
Przed oddaniem noszy do eksploatacji założyć wspornik układu
wyłączania na zespół zacisku szyny.
1. Umieścić nosze w położeniu załadunku (dowolne położenie,
w którym kółka ładujące segmentu wezgłowia znajdują się na
wysokości podłogi przedziału pacjenta).
2. Podnieść zderzak pojazdu w położenie podniesione (jeśli jest
zainstalowany).
3. Przetoczyć nosze do otwartych drzwi przedziału pacjenta.
4. Popychać nosze do przodu, aż kółka ładujące znajdą się
na podłodze przedziału pacjenta, a pręt bezpieczeństwa za
hakiem bezpieczeństwa.
5. W celu uzyskania maksymalnego odstępu podczas podnoszenia
podstawy, wyciągać nosze do tyłu, aż hak bezpieczeństwa
zaczepi o pręt bezpieczeństwa.
6. Podnieść podstawę i wepchnąć nosze do przedziału pacjenta,
postępując według odpowiednich instrukcji załadunku.
7. Załączyć rozłożony segment wezgłowia noszy w uchwycie
specjalnym systemu mocowania noszy i zamocować słupek
noszy w zacisku szyny systemu mocowania.

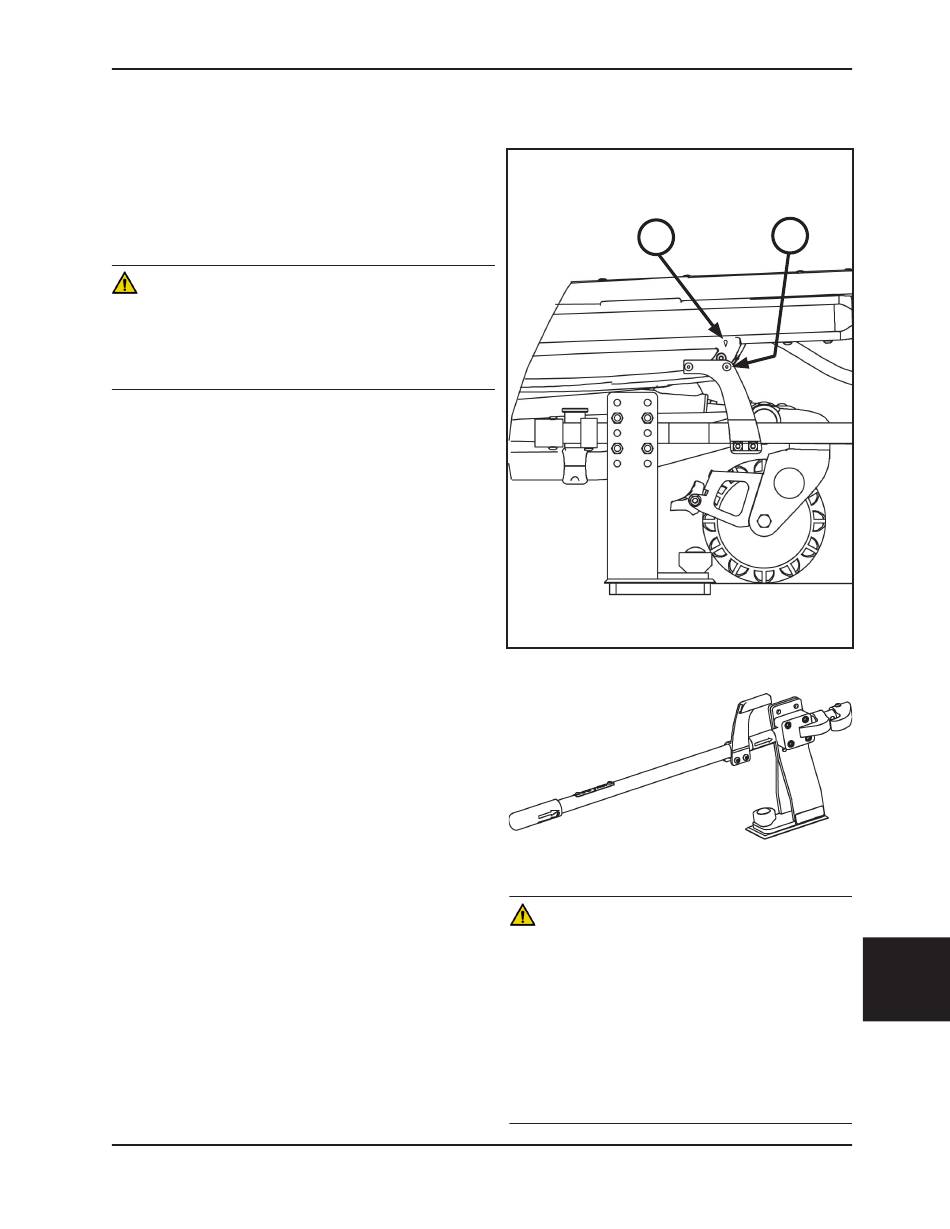

8. Ustawić wspornik układu wyłączania wzdłuż zacisku szyny tak,
aby romb (A) na pokrywie obudowy czujnika był ustawiony
w jednej linii z łbem nitu (B), jak pokazano na rys. 11.
9. Za pomocą wkrętaka Torx T27 dobrze dokręcić śruby, co
spowoduje zamocowanie wspornika układu wyłączania do
zespołu zacisku szyny.
10. Nacisnąć przycisk składania (–) i sprawdzić, czy silnik się nie
włącza, gdy nosze są zamocowane w systemie mocowania.
Kontrolka akumulatora będzie się nadal świecić. Jeśli silnik się
włączy, należy wykonać ponowną regulację wspornika układu
wyłączania.
www.stryker.com
Uwaga: Ustawić romb (A) na pokrywie obudowy czujnika
w jednej linii z łbem nitu (B) na układzie wyłączania
w ambulansie.
OSTRZEŻENIE
• Nie należy uruchamiać noszy, gdy są zamocowane
w systemie mocowania noszy.
• Układ wyłączania noszy podczas obecności w systemie
mocowania służy wyłącznie do wyłączania funkcji
elektronicznych. Jeśli układ ten zostanie użyty w innym
celu, może to spowodować uszkodzenie produktu
i obrażenia ciała pacjenta lub operatora.
• Ambulans używany z tymi noszami musi posiadać
zainstalowany
obecności w systemie mocowania (chyba że używany
jest system Power-LOAD).
6506-109-005 REV F
B
A
rys. 11
rys. 12
układ wyłączania noszy podczas
