JUSTERING AF DET MANUELLE UDLØSNINGSKABEL
Nødvendigt værktøj:
• 8 mm stjernegaffelnøgle
• 10 mm stjernegaffelnøgle
• (2) Vægt (22,7 kg pr. stk.)
Procedure:
1. Understøt bårelejet, så der
ikke er nogen vægt på stellet.
2. Sørg for, at det manuelle
udløsningskabel er intakt
(A) (Figur 101).
3. Løsn kabellåsemøtrikken med
en 10 mm stjernegaffelnøgle
(Figur 101).
4. Juster spændingen
manuelle udløsningskabel med
en 8 mm stjernegaffelnøgle,
så det lige berør det dobbelte
trækbeslag til manuel udløsning
(C) (Figur 101).
Bemærk: Det dobbelte trækbeslag må ikke sidde stramt op mod de manuelle ventilmøtrikker.
5. Stram kablets låsemøtrik.
6. Kontrollér, at justeringen er korrekt ved at følge trin A-D:
A. Anbring 22,7 kg vægt på den hydrauliske plade.
B. Indladningshøjden skal være på 87,6 cm til 90,2 cm (34-1/2" til 35-1/2").
C. Anbring 45,4 kg vægt på den hydrauliske plade, hæv båren til fuld højde, træk i det manuelle udløsningshåndtag,
og sørg for, at båren ikke synker.
D. Fjern 45,4 kg vægt, hæv båren til fuld højde, træk i det manuelle udløsningshåndtag, og sørg for, at båren ikke
synker.
Bemærk: Hvis trin A-D ikke fungerer korrekt, gentages trin 3-6.
7. Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen.
www.stryker.com
Serviceoplysninger
på det
6506-109-005 REV F
C
B
A

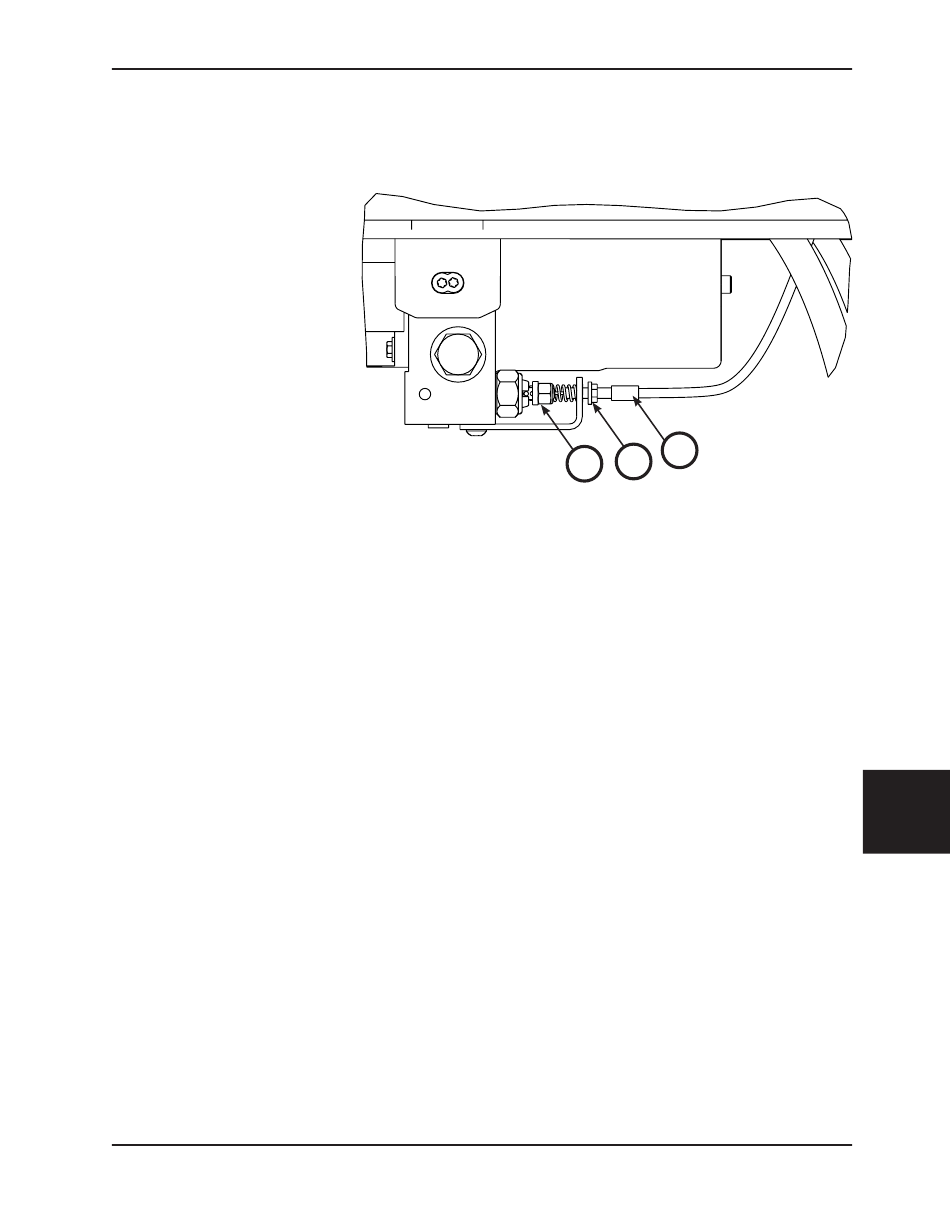

Figur 101
