SOSTITUZIONE DEL GRUPPO MANIGLIA DI RILASCIO (OPZIONE XPS)

Attrezzi necessari:
• Chiave esagonale da 3/32"
• Cacciavite a intaglio piccolo
Procedura:
1. Sollevare la barella e l ' alzaschienale in posizione completamente verticale.
2. Portare la sponda laterale alla posizione alzata e bloccata.
3. Usando una chiave esagonale da 3/32", rimuovere le quattro viti (A) che fissano la copertura del rilascio (F) al
gruppo sovrastampato per rimuovere la copertura del rilascio (Figura 121).
4. Con un cacciavite a intaglio piccolo, sollevare la molla della maniglia di rilascio (C) fino a rimuovere la molla
(Figura 121).
5. Afferrare il gruppo maniglia di rilascio (D), e incernierarlo verso l ' alto sul lato della molla per rimuoverlo dalla coper‑
tura (Figura 121).
6. Ripetere la procedura in ordine inverso per reinstallare.
7. Verificare che l ' unità funzioni correttamente prima
di rimetterla in servizio.
SOSTITUZIONE DEL GRUPPO MANIGLIA A
MOLLA (OPZIONE XPS)
Attrezzi necessari:
• Chiave esagonale da 3/32"
• Cacciavite a intaglio piccolo
Procedura:
1. Sollevare la barella e l ' alzaschienale in posizione completamente verticale.
2. Portare la sponda laterale alla posizione alzata e bloccata.
3. Usando una chiave esagonale da 3/32", rimuovere le quattro viti (A) che fissano la copertura del rilascio (F) al
gruppo sovrastampato per rimuovere la copertura del rilascio (Figura 121).
4. Con un cacciavite a intaglio piccolo, sollevare la molla della maniglia di rilascio (C) fino a rimuovere la molla
(Figura 121).
5. Ripetere la procedura in ordine inverso per reinstallare.
6. Verificare che l ' unità funzioni correttamente prima di rimetterla in servizio.
www.stryker.com
Informazioni sulla manutenzione
6506-109-005 REV F
B
D
C
A
A

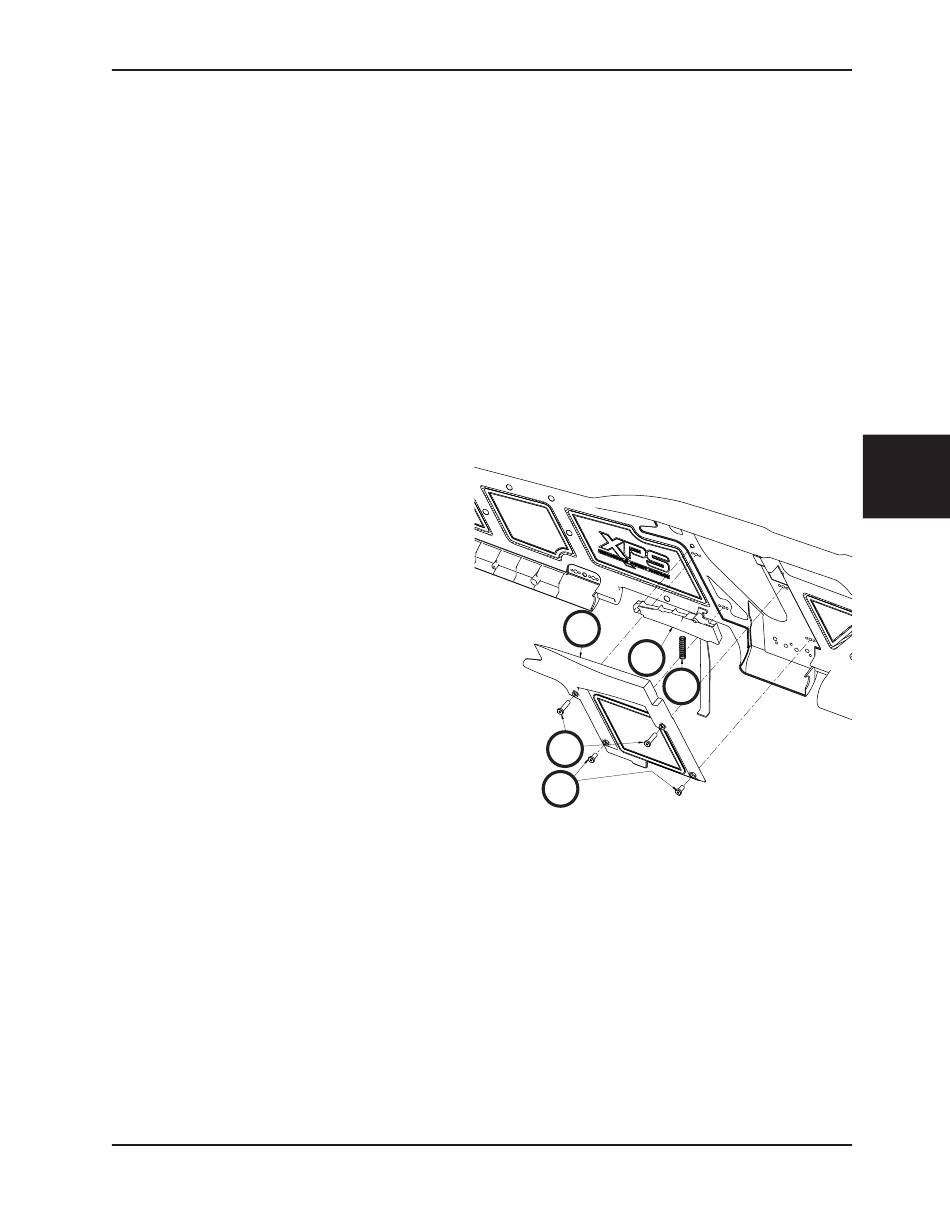

Figura 121
Italiano
Illustrato il
lato destro
Ritorna all'indice
5-115
