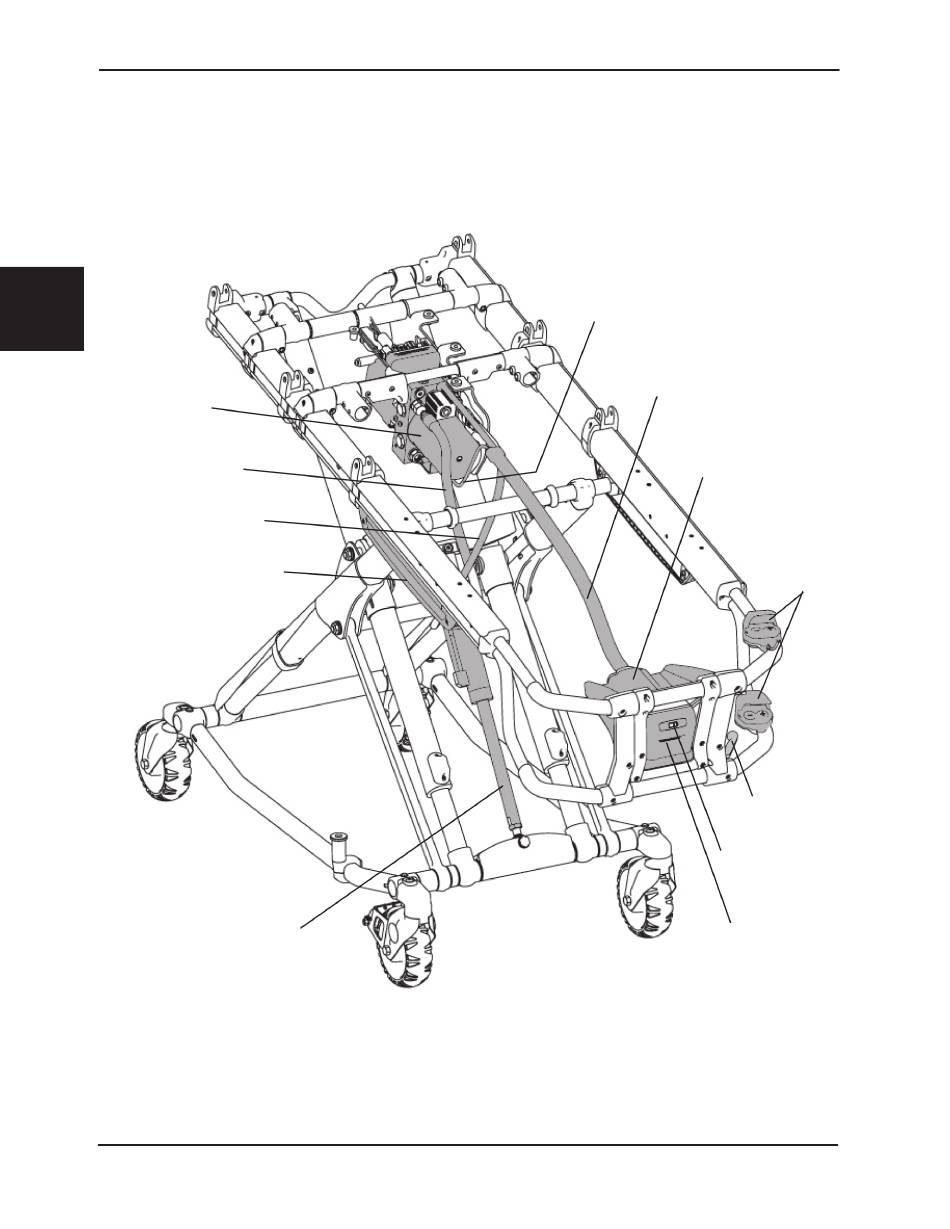

LOKALISATOR FÜR ELEKTRONIK UND HYDRAULIK
Hinweis: Einige Bestandteile wurden zur besseren Übersicht weggelassen.
Deutsch
Hydraulikblock
Hydraulikschlauch an
Abdeckungsseite
Hydraulikschlauch an
Stangenseite
Sensorgehäuse
(Hall-Effekt-Sensor innen)
Zurück zum Inhaltsverzeichnis
3-86
Vorgehensweise bei Störungen und Problemen
Hydraulikzylinder
Abbildung 93
6506-109-005 REV F
Manueller Entriegelungsseilzug
Hauptkabel
Elektronikgehäuse
(Bedienfeld innen)
Manueller
Reserveentriegelungsgriff
Stromanzeige-
LED
LCD-Bildschirm
www.stryker.com
Schalter
