CONFIGURACIÓN DE LA ALTURA DE CARGA DE LA CAMILLA Y DE LA FUNCIÓN "DESPLAZAMIENTO"
El mecanismo de control de la camilla utiliza los sensores de altura para ajustar la parada de altura de carga de la camilla. Estos
sensores de altura hacen coincidir la altura de la rueda de carga con la altura correspondiente de la plataforma de la ambulancia.
La altura de carga de la camilla oscila de 66 cm a 91 cm medido desde el suelo hasta la parte inferior de la rueda de carga. Antes
de poner la camilla en servicio determine la altura de carga de la camilla. En cualquier momento puede modificar la altura de carga
de la camilla, pero antes de poner la camilla en servicio debe determinar y ajustar la altura de carga de la camilla.
Para ajustar la altura de carga de la camilla:
1. Localice la carcasa del sensor en la parte derecha de la camilla del paciente tal
como se muestra en la Figura 5.
2. Con un destornillador Torx T27, extraiga la cubierta de la carcasa del sensor, afloje
los dos (2) tornillos (uno en cada extremo) tal como se muestra en la Figura 6.
3. Ajuste solo el sensor de altura izquierdo como se muestra en la Figura 7.
a. Desplace el sensor hacia la izquierda para aumentar la altura de carga
seleccionada o desplace el sensor hacia la derecha para disminuir la altura de
carga seleccionada.
b. Pulse el botón de retracción (-) para bajar la camilla a la posición más baja,
seguidamente pulse el botón de extensión (+) para levantar la camilla a su altura
de carga seleccionada máxima.
c. Mida la altura de la camilla desde la parte inferior de las ruedas de carga hasta
el suelo.
Nota: añada 1,3 cm adicional a la medición de la altura de la plataforma por si
hay variaciones en la altura del paciente o en otros equipos añadidos a la camilla.
Español
d. Repita los pasos 3a y 3b hasta que consiga la altura de carga de la camilla
deseada.
4. Después de seleccionar la altura de la rueda de carga correcta, asegúrese de que
todos los cables del sensor de altura están bien sujetos y estirados en la carcasa
entre los sensores tal como se muestra en la Figura 8.
5. Con un destornillador Torx T27, vuelva a colocar la cubierta de la carcasa del sensor
volviendo a colocar los dos tornillos extraídos en el paso 2.
6. Después de finalizar el ajuste de la altura del sensor, compruebe que la camilla se
fija correctamente al gancho de seguridad.
PRECAUCIÓN
La camilla puede ajustarse a cualquier posición de altura de carga. Antes de poner la
camilla en servicio establezca la altura de carga de la camilla necesaria.
Volver al índice
6-22
Procedimientos de instalación
6506-109-005 REV F

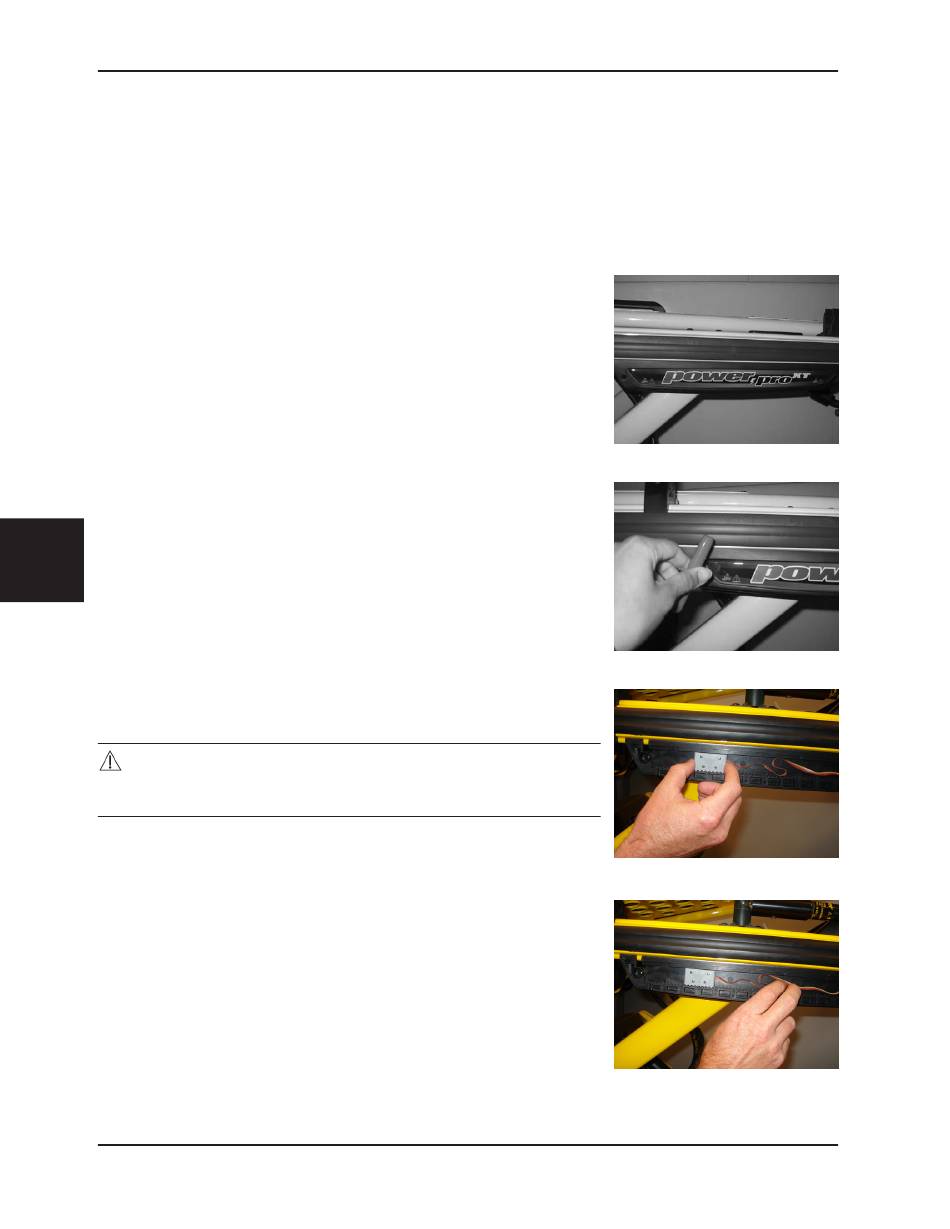

Figura 5
