Informações sobre actividades de manutenção

AJUSTE DO DESCANSO PARA AS COSTAS

Ferramentas necessárias:
• Chave combinada de 1/2"
• Chave sextavada de 5/32"
• Chave sextavada de 3/32"
• Chave de parafusos de ranhura pequena
Procedimento:
1. Para maior facilidade de acesso, mover
o descanso para as costas para 73 graus.
Nota: Antes de continuar com o procedimento de ajuste
do descanso para as costas, garantir de que o cilindro (A)
está completamente enroscado no suporte (B) para que não
fiquem nenhumas roscas visíveis no eixo do cilindro. Se
estiverem visíveis roscas, utilizar uma chave sextavada de
3/32" para remover o parafuso de ajuste (C) no centro do
suporte. Com uma chave de parafusos de ranhura pequena,
remover o clipe e pino em E (D e E) que suportam a parte
inferior do cilindro pneumático. Enroscar o eixo do cilindro
(A) completamente no suporte (B). Voltar a colocar o clipe
e pino em E (D & E) e voltar a colocar o parafuso de ajuste
(C) com Loctite . (Figura 97 e Figura 98)
®
2. Com uma chave combinada de 1/2", desapertar a porca
sextavada (F) na articulação do descanso para as costas
(J) enquanto se mantém o parafuso de ajuste (H) preso na
articulação (Figura 98).
3. Com uma chave sextavada de 5/32", rodar o parafuso de
ajuste (H) até não existir folga entre a pega de desengate
do descanso para as costas (K) e o botão de libertação do
cilindro pneumático (Figura 98).
Nota: Garantir que o descanso para as costas passa de
plano a uma inclinação de pelo menos 73 graus. Se tal não
acontecer, rodar o parafuso de ajuste 1/2 volta no sentido
dos ponteiros do relógio. Repetir até que seja obtida uma
inclinação de pelo menos 73 graus.
4. Baixar o descanso para as costas para um ângulo entre
5 e 10 graus e soltar a pega. Aplicar aproximadamente
22,7 kg de força para baixo até à extremidade do descanso
para as costas. Se o descanso para as costas oscilar para
baixo, rodar o parafuso de ajuste no sentido oposto ao dos
ponteiros do relógio. Repetir até o descanso para as costas
não oscilar para baixo.
5. Com a chave combinada de 1/2", apertar a porca sextavada
(F) enquanto se mantém o parafuso de ajuste preso na
articulação (Figura 98).
6. Verificar se a unidade está a funcionar correctamente antes
de voltar a utilizá-la.
www.stryker.com
E
D
F
H
6506-109-005 REV F
A

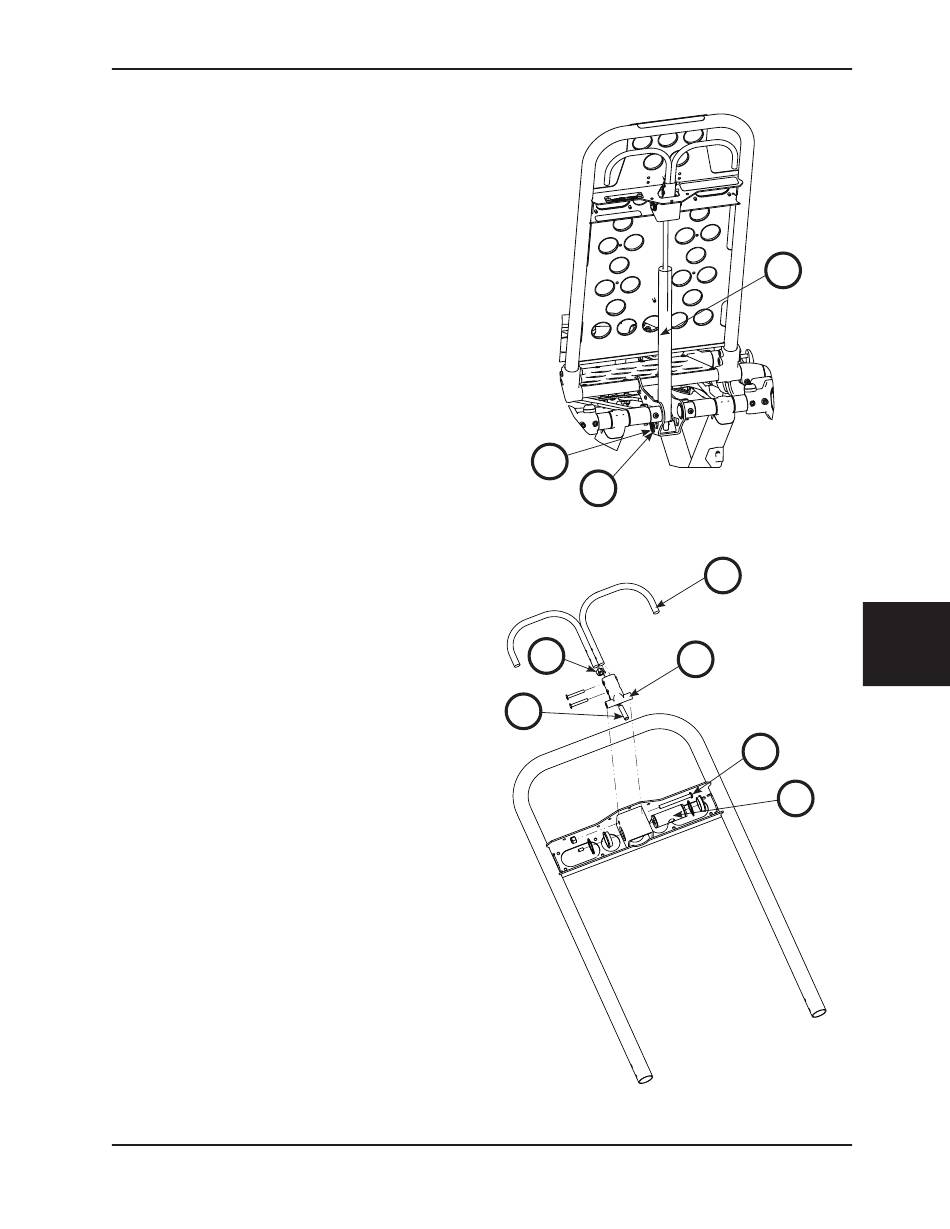

Figura 97
K
J
C
B
Figura 98
