HYDRAULINEN YKSIKKÖ
A-venttiilin liitin
Painekytkimen liitin
Moottorin liitin

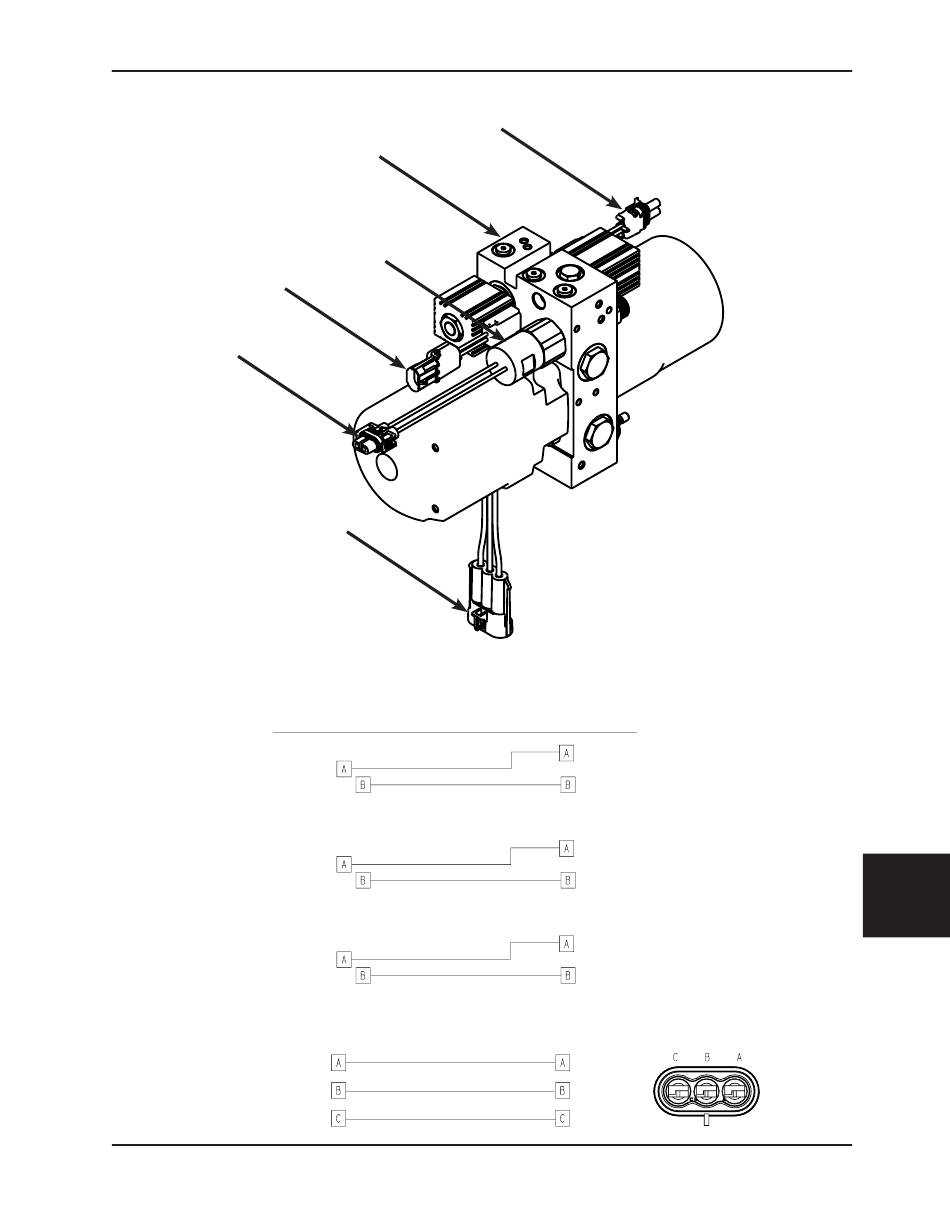

HYDRAULISEN YKSIKÖN JOHTOKAAVIO
Osa
Paine
Kytkin
A-venttiili
Solenoidi
B-venttiili
Solenoidi
Moottori
www.stryker.com
Vianetsintäohje
B-venttiilin liitin
Hydrauliputkisto
Painekytkin
Kuva 94
Liitin
Sininen
Musta
Vihreä
6506-109-005 REV F
Liitin Osa
Paine
Kytkin
Liitin
A-venttiili
Liitin
B-venttiili
Liitin
Moottori
Liitin
