Informações sobre actividades de manutenção
SUBSTITUIÇÃO DO BLOCO TERMINAL
Ferramentas necessárias:
• Chave T20 Torx
• Chave T25 Torx
Procedimento:
1. Elevar a maca para a posição vertical máxima.
2. Retirar a bateria e guardá-la para reinstalação.

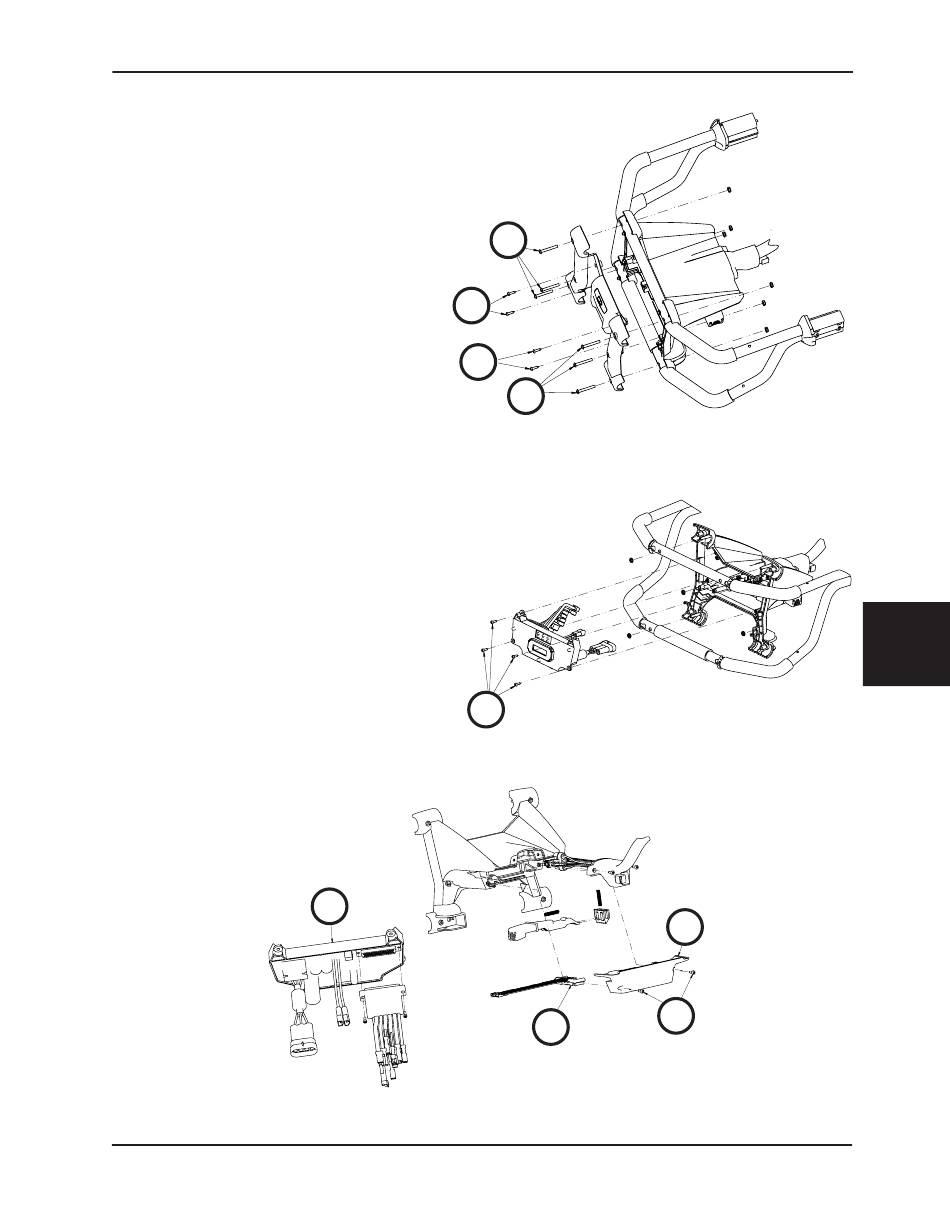

3. Com uma chave T25 Torx, remover os seis
parafusos de cabeça de tremoço externos (A)
da placa frontal (Figura 115). Guardar todos os
parafusos para a reinstalação.
4. Com uma chave T20 Torx, retirar os quatro
parafusos delta internos (B) da placa frontal para
retirar a placa frontal (Figura 115). Guardar todos
os parafusos e a placa frontal para reinstalação.
5. Com uma chave T20 Torx, retirar os quatro parafusos
delta (C) que prendem o conjunto electrónico ao
compartimento do lado dos pés e puxar o conjunto
electrónico para fora (Figura 116). Guardar todas as
peças para a reinstalação.
6. Desligar os fios pretos e vermelhos que ligam
o conjunto do cabo conector da maca (D) à placa
de controlo (E) (Figura 117).
7. Com uma chave T20 Torx, retirar os dois parafusos
delta (F) da placa inferior do compartimento do
lado dos pés (G) para retirar o compartimento
(Figura 117). Guardar todas as peças para
a reinstalação.
8. Retirar o bloco terminal e eliminar.
9. Inverter os passos para reinstalar.
10. Verificar o funcionamento, movimentando a maca
para cima e para baixo várias vezes.
11. Verificar se a unidade
correctamente antes de voltar a utilizá-la.
www.stryker.com
B
B
C
está a funcionar
E
Figura 117
6506-109-005 REV F
A
A
Figura 115
Figura 116
G
F
D
Português
