Informações sobre actividades de manutenção
REGULAÇÃO DA FORÇA DE TRAVAGEM DAS RODAS
Ferramentas necessárias:
• Chave sextavada de 5/32"
• Chave combinada ou manga de 7/16"
Procedimento:
1. Com uma chave sextavada de 5/32" e uma chave combinada ou manga de 7/16", retirar o parafuso sextavado do centro do
pedal de bloqueio. Os travões das rodas são montados, inicialmente, com o pedal regulado para a força de travagem mínima.

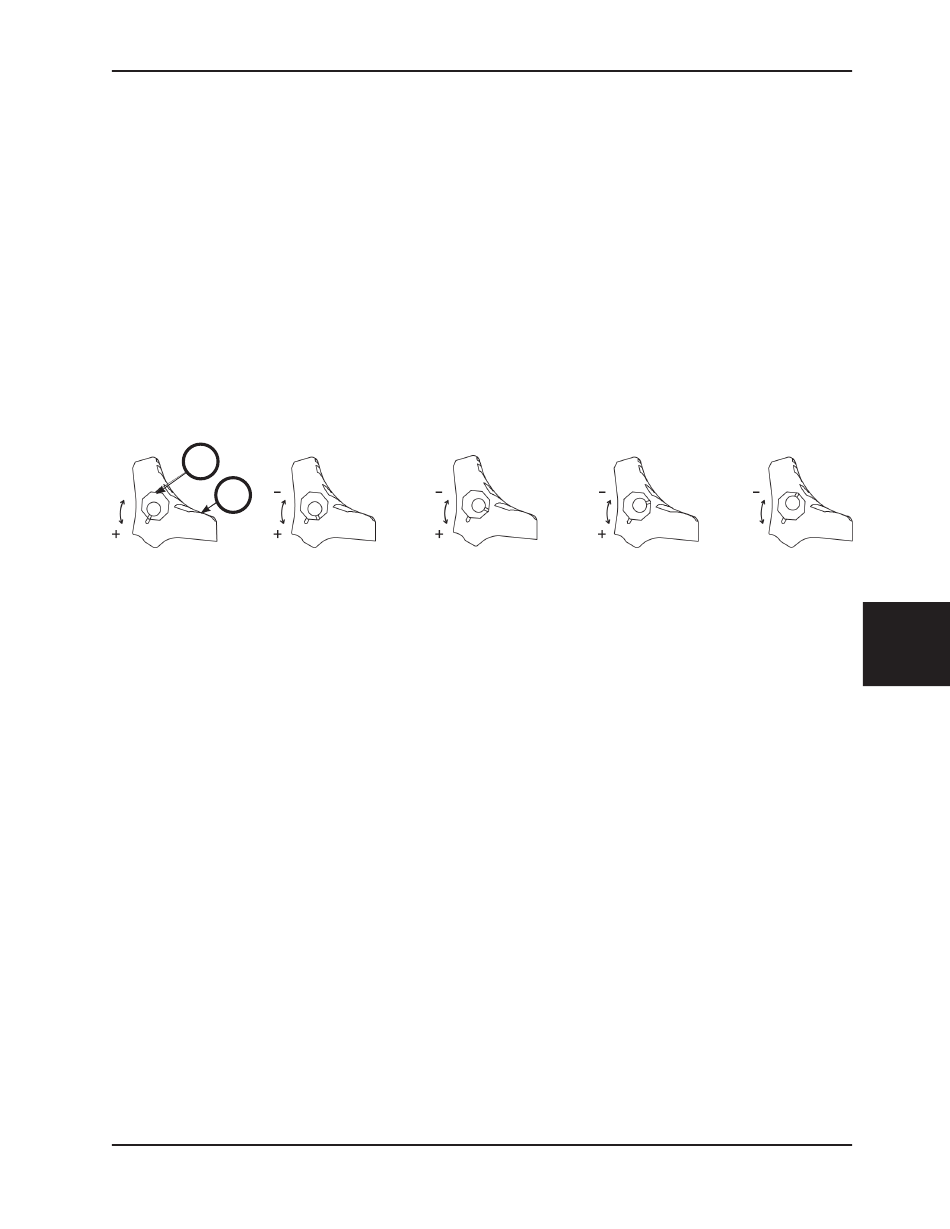

O marcador do pedal (A) está alinhado com o marcador do casquilho octogonal (B) (Figura 103).
2. Retirar o casquilho (B). Rodar o casquilho no sentido contrário ao dos ponteiros do relógio para aumentar a força de travagem
do pedal, e no sentido dos ponteiros do relógio para diminuir a mesma. Introduza a manga no pedal (Figura 103).
3. Com a chave sextavada de 5/32" e a chave combinada ou manga de 7/16", voltar a colocar o parafuso sextavado.
4. Testar a força de travagem do pedal e verificar se o pedal se mantém fixo, antes de voltar a utilizar a maca.
B
A
MÍNIMO
www.stryker.com
Figura 103
6506-109-005 REV F
MÁXIMO
