SOSTITUZIONE DELLA VALVOLA DI RILASCIO MANUALE IDRAULICO

Attrezzi necessari:
• Cacciavite Torx T27
• Chiave combinata da 7/16"
• Chiave esagonale da 1/8"
• Chiave esagonale da 7/8"
• (2) Cavalletto
Procedura:
1. Sollevare la barella in posizione completamente verticale.
2. Utilizzando due cavalletti, sostenere il piano rete e attivare la maniglia di rilascio manuale per eliminare qualsiasi
pressione di olio idraulico.

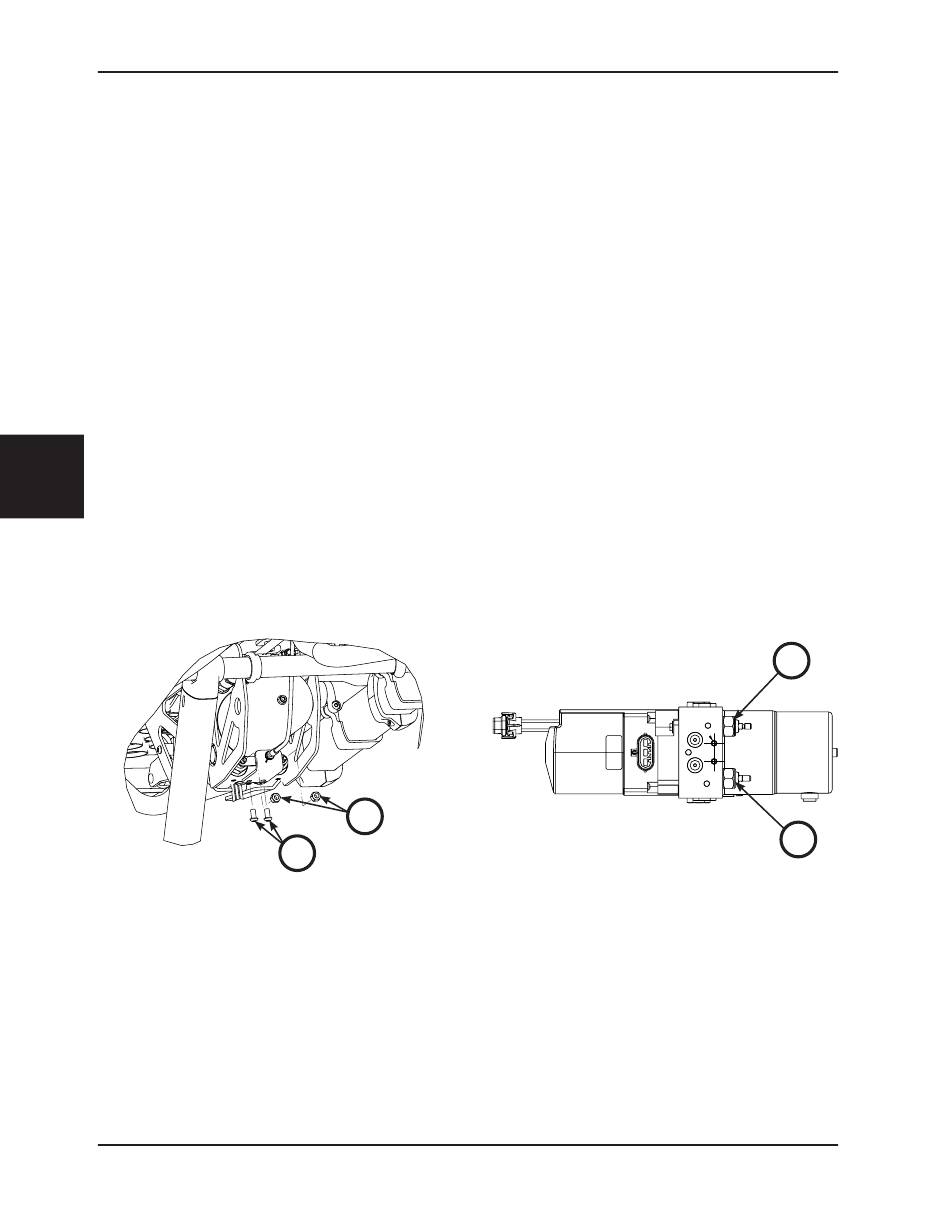

3. Con un cacciavite Torx T27 rimuovere le due viti a testa tonda stretta (A) che fissano la staffa del cavo di rilascio
manuale alla base del sottogruppo idraulico (Figura 109).
4. Utilizzando una chiave esagonale da 1/8", posizionare la chiave attraverso lo stelo in corrispondenza della scanalatura
nel corpo della valvola per mantenere lo stelo della valvola in posizione.
5. Con una chiave combinata da 7/16" rimuovere i dadi esagonali Nylock (B) da ciascuno degli steli valvola (Figura 109).
Italiano
6. Con una chiave combinata da 7/8" rimuovere la valvola (C o D) da sostituire (Figura 110).
7. Ripetere la procedura in ordine inverso per reinstallare.
8. Controllare il funzionamento issando e calando la barella diverse volte. Aggiungere olio idraulico in base alla
necessità. Vedere "Riempimento del serbatoio del gruppo idraulico" a
9. Verificare che l ' unità funzioni correttamente prima di rimetterla in servizio.
Ritorna all'indice
5-108
Informazioni sulla manutenzione
B
A
Figura 109
6506-109-005 REV F
pagina 5‑102.
Figura 110
C
D
