SOSTITUZIONE DEL GRUPPO CRICCHETTO (OPZIONE XPS)

Attrezzi necessari:
• Chiave esagonale da 3/32 "
• Chiave esagonale da 1/4 "
• Chiave esagonale da 3/16 "
• Chiave dinamometrica (ft-lb) (N•m)
Procedura:
1. Sollevare la barella e l ' alzaschienale in posizione completamente verticale.
2. Portare la sponda laterale alla posizione alzata e bloccata.

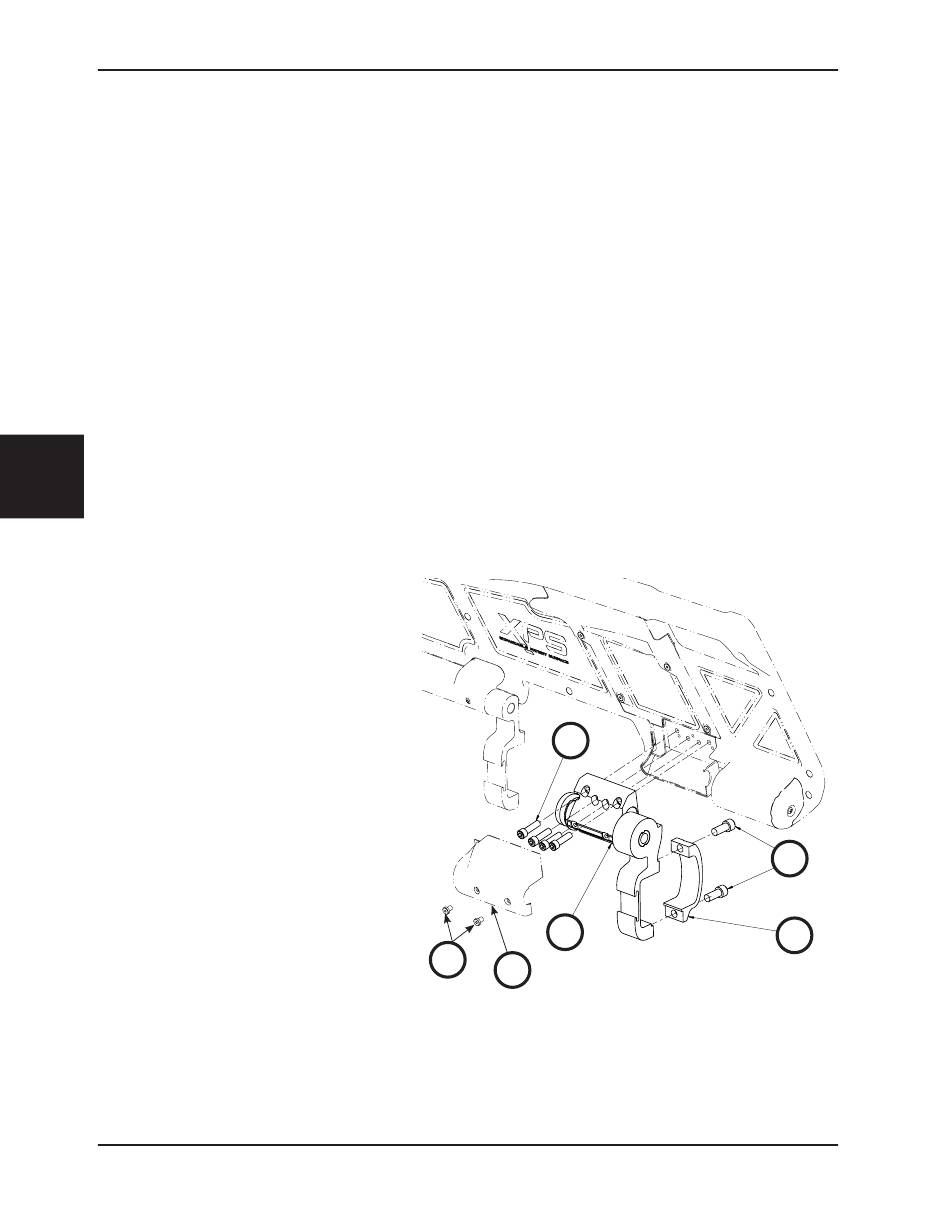

3. Con una chiave esagonale da 3/32", rimuovere le due viti (A) che fissano il pannello di copertura del cricchetto (B)
al gruppo cricchetto. Rimuovere il pannello di copertura (Figura 120).
4. Usando una chiave esagonale da 1/4, rimuovere le viti a brugola (C) che fissano il morsetto della sponda laterale
(D) al gruppo a cricchetto al lato piedi del gruppo principale (Figura 120). Durante l ' installazione, serrare entrambe
le nuove viti a 29,82 ± 4,4 N•m (22 ± 3,3 ft-lb).
5. Usando una chiave esagonale da 3/16", rimuovere le quattro viti (E) che fissano il gruppo cricchetto (F) al gruppo
sovrastampato e scartarle, quindi rimuovere il gruppo cricchetto (Figura 120). Durante l ' installazione, serrare
Italiano
entrambe le quattro nuove viti a 29,82 ± 4,4 N•m (9,5 ± 1,5 ft-lb).
6. Afferrare il gruppo cricchetto e tirarlo verso la testata della barella per rimuoverlo.
7. Ripetere la procedura in ordine inverso per reinstallare.
8. Verificare che l ' unità funzioni correttamente prima di rimetterla in servizio.
Ritorna all'indice
5-114
Informazioni sulla manutenzione
A
6506-109-005 REV F
E
F
B
Illustrato il
lato destro
Figura 120
C
D
