REMPLACEMENT DE LA SECTION TÊTE
Outils nécessaires :
• Clé mixte de 7/16
• Clé hexagonale de 3/16"
Français
Procédure :
1. Redresser la civière et le relève-buste en position verticale
(complètement droite).
2. À l'aide d'une clé mixte de 7/16 po et d'une clé hexagonale
de 3/16 po, retirer les deux vis (A) qui fixent les chapeaux
de palier sur le support d'interface du plan de couchage
(une de chaque côté) (Figure 99).
3. Serrer les poignées de libération de la tête et retirer
doucement la section de tête.
4. Procéder dans l'ordre inverse pour la réinstallation.
5. Vérifier que le système fonctionne correctement avant de
le remettre en service.
REMPLACEMENT DE LA BOUTEILLE DE GAZ DU
RELÈVE‑BUSTE
Outils nécessaires :
• Clé hexagonale de 3/32 po
• Tournevis plat
Procédure :
1. Redresser la civière et le relève-buste en position verticale
(complètement droite).
2. À l'aide d'une clé hexagonale de 3/32 po, desserrer la vis
de réglage (A) qui maintient le support de la bouteille de
gaz contre l'étrier (Figure 100).
3. À l'aide d'un tournevis pour écrou à fente, retirer le
« E-clip » de la broche qui sécurise le bas de la bouteille
de gaz.
4. Dévisser le support de la bouteille de gaz de l'étrier.
5. Effectuer les procédures dans l'ordre inverse pour installer
une nouvelle bouteille de gaz. Voir « Réglage du relève-
buste » à la page
6. Vérifier que le système fonctionne correctement avant de
le remettre en service.
Retour à la table des matières
2-100
Informations d'entretien
2-99.
A
6506-109-005 REV F
A

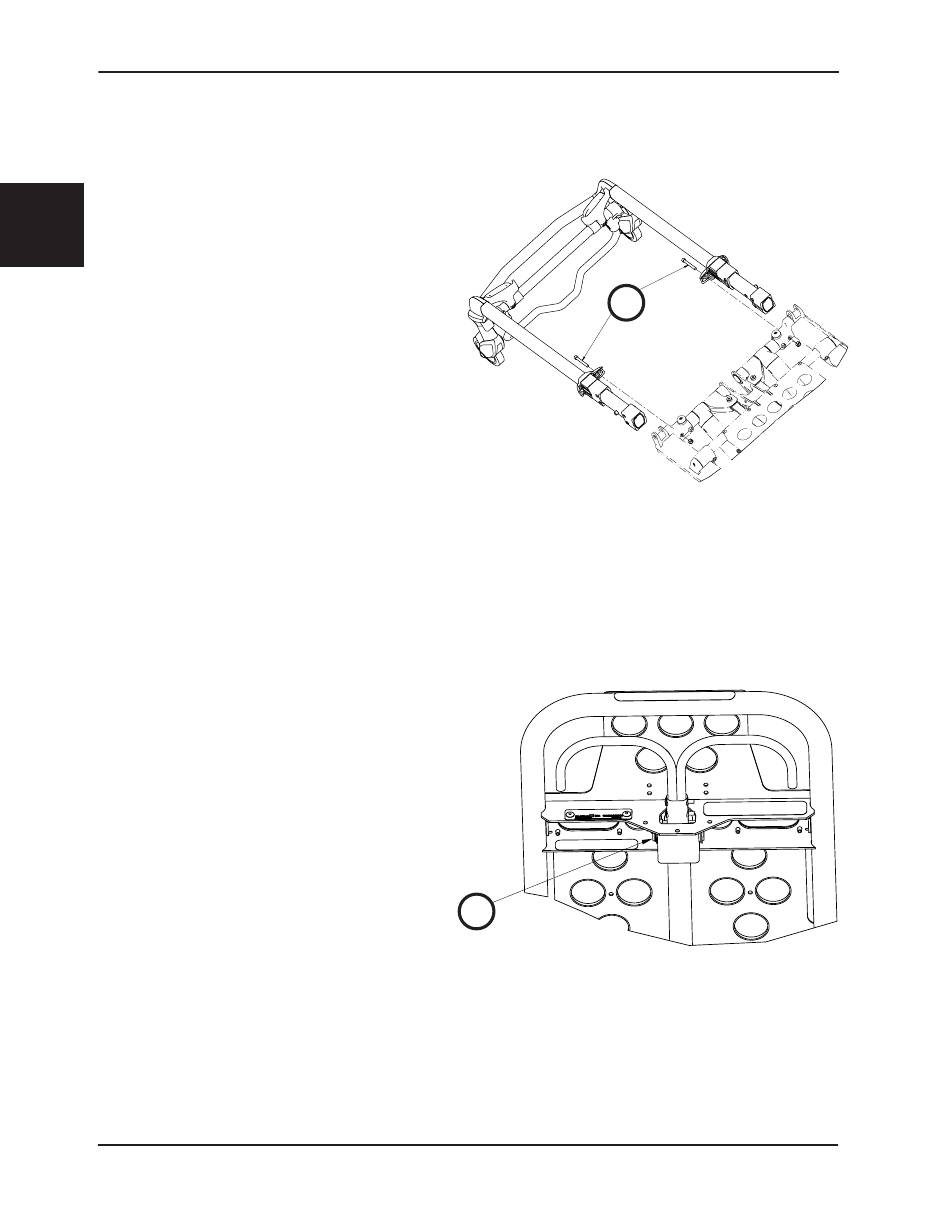

Figure 99
