Informações sobre actividades de manutenção
SUBSTITUIÇÃO DO CONJUNTO DE PEGA DE LIBERTAÇÃO (OPÇÃO XPS)
Ferramentas necessárias:
• Chave sextavada de 3/32"
• Chave de parafusos de ranhura pequena
Procedimento:
1. Elevar a maca e a cabeceira Fowler para a posição vertical máxima.
2. Levantar a grade lateral para a posição vertical e trancada.
3. Utilizando uma chave sextavada de 3/32", remover os quatro parafusos (A) que fixam a tampa de libertação (B) ao conjunto de
revestimento para remover a tampa de libertação Figura 121).
4. Utilizando uma chave de parafusos ranhurada pequena, levantar a mola de retorno da pega de libertação (C) para cima para
remover a mola (Figura 121).
5. Agarrar no conjunto da pega de libertação (D) e dobrá-lo para cima no lado da mola para removê-lo da tampa (Figura 121).
6. Inverter os passos para reinstalar.
7. Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la.
SUBSTITUIÇÃO DO CONJUNTO DE MOLA DA PEGA
(OPÇÃO XPS)
Ferramentas necessárias:
• Chave sextavada de 3/32"
• Chave de parafusos de ranhura pequena
Procedimento:
1. Elevar a maca e a cabeceira Fowler para a posição
vertical máxima.
2. Levantar a grade lateral para a posição vertical e trancada.
3. Utilizando uma chave sextavada de 3/32", remover os quatro parafusos (A) que fixam a tampa de libertação (B) ao conjunto de
revestimento para remover a tampa de libertação Figura 121).
4. Utilizando uma chave de parafusos ranhurada pequena, levantar a mola de retorno da pega de libertação (C) para cima para
remover a mola (Figura 121).
5. Inverter os passos para reinstalar.
6. Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la.
www.stryker.com
B
A
A
6506-109-005 REV F
D
C
Lado
direito mostrado

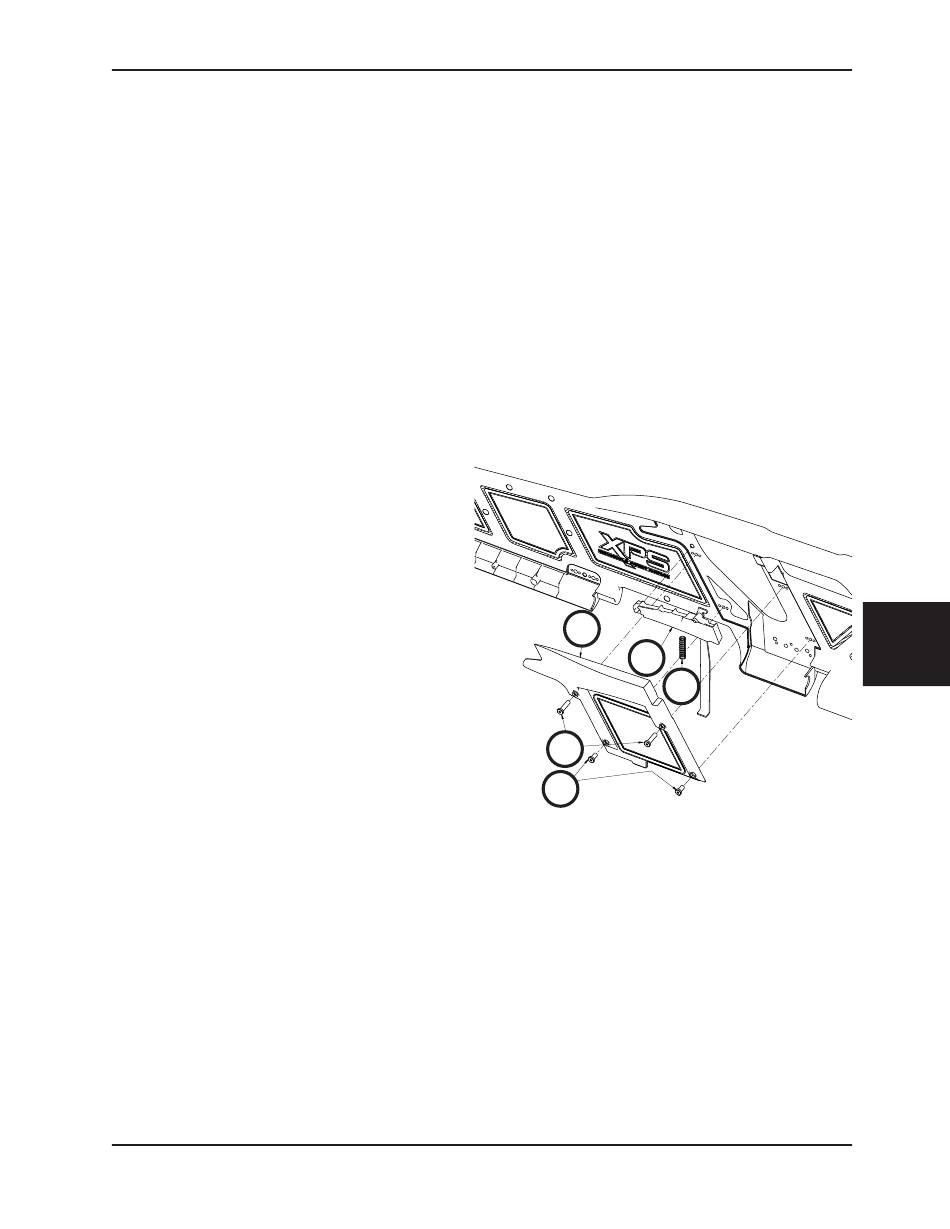

Figura 121
