SUBSTITUIÇÃO DA SECÇÃO DA CABEÇA
Ferramentas necessárias:
• Chave combinada de 7/16"
• Chave sextavada de 3/16"
Procedimento:
1. Elevar a maca e o descanso para as costas da maca
para a posição vertical máxima.
2. Com uma chave combinada de 7/16" e uma chave
sextavada de 3/16", retirar os dois parafusos (A) que fixam
os rolamentos da tampa no suporte base de interface da
cama (um em cada lado) (Figura 99).
3. Apertar as pegas de libertação da cabeça e retirar
lentamente o conjunto da secção da cabeça.
4. Inverter os passos para reinstalar.
5. Verificar se a unidade está a funcionar correctamente
antes de voltar a utilizá-la.
SUBSTITUIÇÃO DO CILINDRO DE GÁS DO DESCANSO
PARA AS COSTAS
Português
Ferramentas necessárias:
• Chave sextavada de 3/32"
• Chave de parafusos ranhurada
Procedimento:
1. Elevar a maca e o descanso para as costas da maca
para a posição vertical máxima.
2. Com uma chave sextavada de 3/32", desapertar
o parafuso de ajuste (A) que suporta o eixo de gás ao
suporte (Figura 100).
3. Com uma chave de parafusos ranhurada, retirar o clipe
em E do pino de forquilha que prende a parte inferior do
cilindro de gás.
4. Desaparafusar o eixo do cilindro de gás do suporte.
5. Inverter os procedimentos anteriores para instalar o novo
cilindro de gás. Consultar Ajuste do descanso para as
costas" na página
6. Verificar se a unidade está a funcionar correctamente
antes de voltar a utilizá-la.
Voltar ao índice
7-100
Informações sobre actividades de manutenção
7-99.
A
6506-109-005 REV F
A

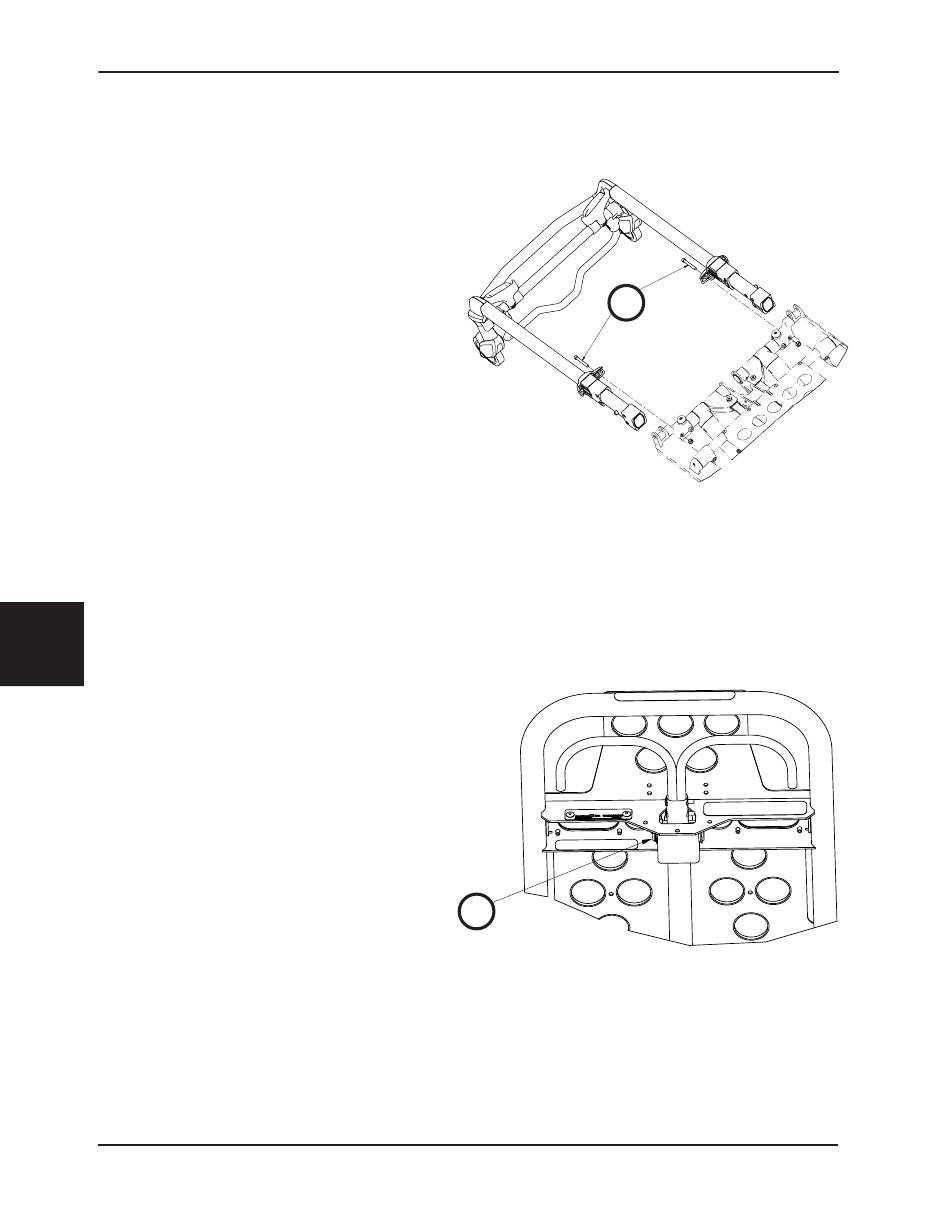

Figura 99
