JUSTIEREN DER RÜCKENLEHNE
Erforderliche(s) Werkzeug(e):
• 1/2-Zoll-Kombischlüssel
• 5/32 Zoll-Sechskantschlüssel
• 3/32 Zoll-Sechskantschlüssel
• Kleiner Schlitzschraubendreher
Vorgehensweise:
1. Die Rückenlehne für einen leichteren Zugang in einen
73°-Winkel bringen.
Hinweis: Vor Einstellung der Rückenlehne sicherstellen,
dass der Zylinder (A) vollständig in das Gabelstück (B)
gedreht ist, sodass am Zylinderschaft keine Windungen
zu sehen sind. Sollten Windungen sichtbar sein, die
Einstellschraube (C) in der Gabelstückmitte mit einem
3/32-Zoll-Sechskantschlüssel herausdrehen. Mit einem
kleinen Schlitzschraubenzieher die Sicherungsscheibe
und den Stift (D und E) entfernen, die den Unterteil
des Pneumatikzylinders halten. Den Zylinderschaft
(A) vollständig in das Gabelstück (B) hineindrehen.
Sicherungsscheibe und Stift (D und E) wieder einsetzen.
Die Einstellschraube (C) wieder eindrehen und mit Loctite
(Schraubensicherungskleber) fixieren (Abbildung 97 und
Abbildung 98).
2. Die Sechskantmutter (F) am Drehzapfen (J) der
Rückenlehne mit einem 1/2-Zoll-Schraubenschlüssel
lösen und dabei die Einstellschraube (H) im Drehzapfen
(Abbildung 98) festhalten.
3. Die Einstellschraube (H)
Sechskantsteckschlüssel festdrehen, bis zwischen dem
Entriegelungsgriff (K) für die Rückenlehne und dem
Entriegelungsknopf für den Pneumatikzylinder kein Spiel
mehr bleibt (Abbildung 98).
Hinweis: Sicherstellen, dass die Rückenlehne aus der
flachen Position um mindestens 73° angehoben werden
kann. Andernfalls die Einstellschraube um eine halbe
Umdrehung im Uhrzeigersinn drehen. So lange wiederholen,
bis sich mindestens ein 73°-Winkel erreichen lässt.
4. Die Rückenlehne auf einen 5-10°-Winkel absenken und den
Griff loslassen. Mit einer Kraft von ungefähr 22,7 kg von
oben auf das Ende der Rückenlehne drücken. Falls die
Rückenlehne nach unten nachgibt, die Einstellschraube
entgegen dem Uhrzeigersinn drehen. Wiederholen, bis die
Rückenlehne nicht mehr nach unten nachgibt.
5. Die Sechskantmutter (F) mit einem 1/2-Zoll-Kombischlüssel
anziehen und dabei die Einstellschraube (H) im Drehzapfen
festhalten (Abbildung 98).
6. Die Einheit vor dem Wiedereinsatz auf einwandfreie
Funktion überprüfen.
www.stryker.com

Wartungsinformationen

®
mit einem 5/32-Zoll-
6506-109-005 REV F
E
D

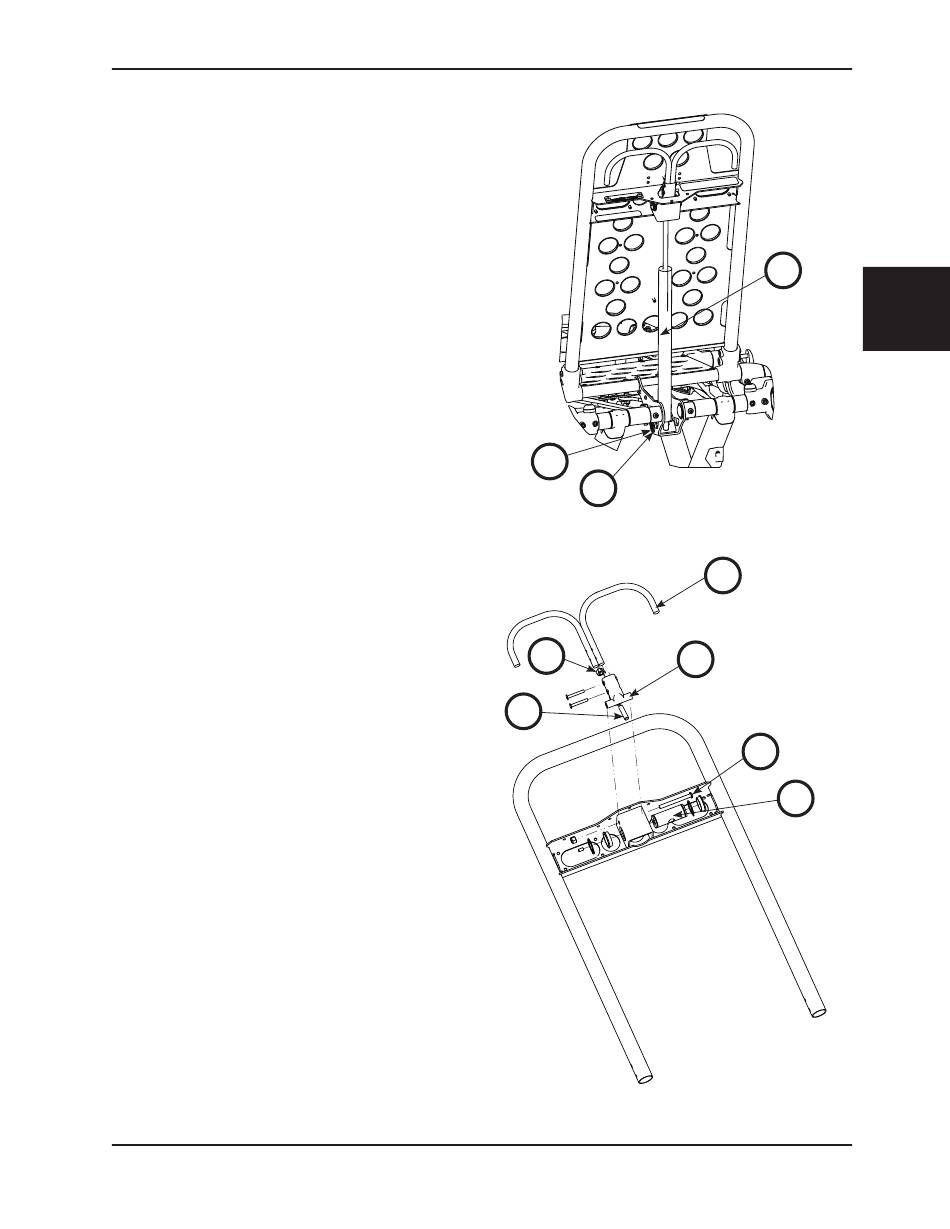

Abbildung 97
F
J
H
Abbildung 98
A
K
C
B
