AJUSTEMENT DU CÂBLE DE LIBÉRATION MANUELLE
Outils nécessaires :
• Clé mixte de 8 mm
• Clé mixte de 10 mm
• (2) Poids de 22,7 kg chacun
Procédure :
1. Soutenir le plan de couchage afin
que son poids ne repose pas sur la
base.
2. S'assurer que le câble de libération

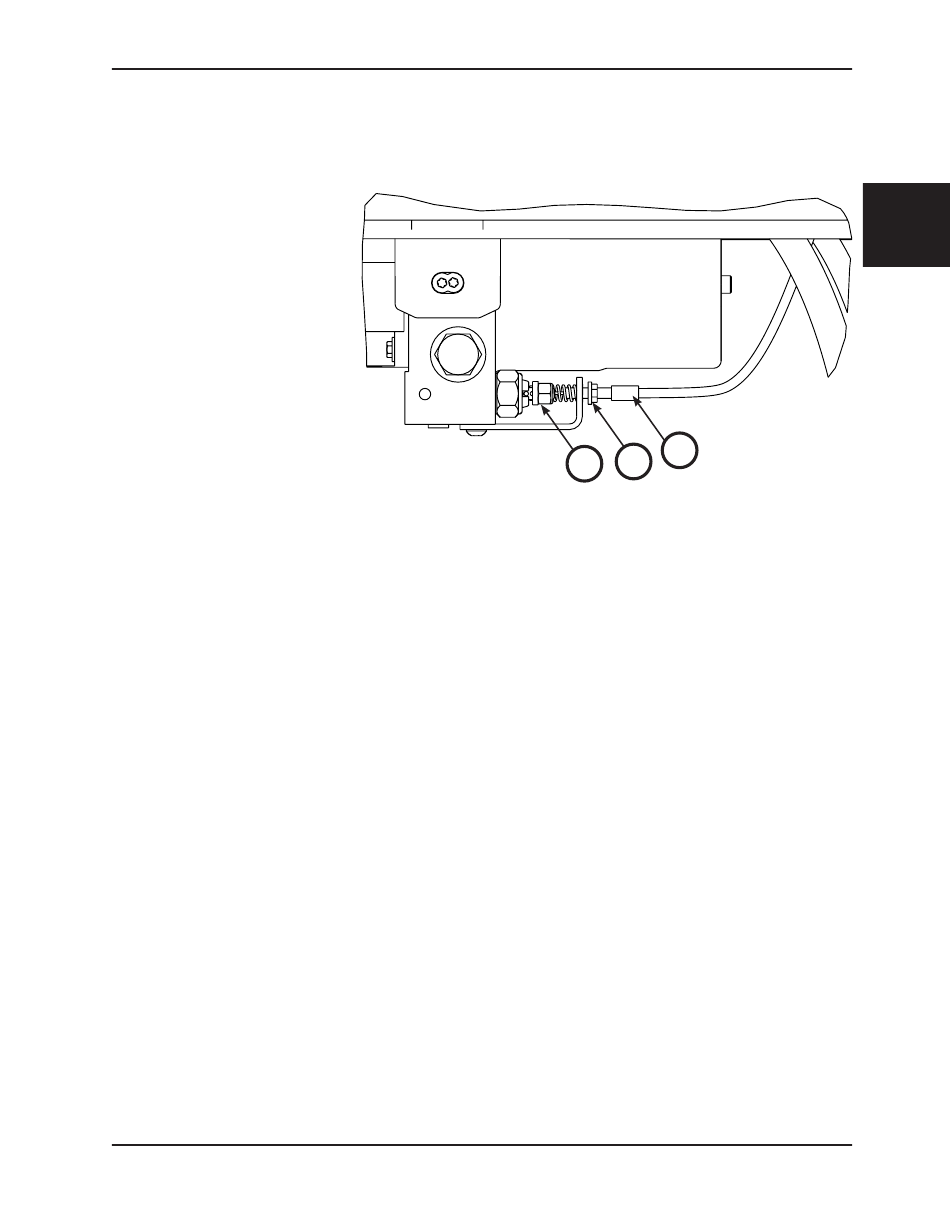

manuelle est intact (A) (Figure 101).
3. À l'aide d'une clé mixte de 10 mm,
desserrer le contre-écrou (B) du
câble (Figure 101).
4. À l'aide d'une clé mixte de 8 mm,
régler la tension du câble de libération
manuelle de façon à ce qu'il touche
à peine le double support de traction
du système de libération manuelle
(C) (Figure 101).
Remarque : Le double support de
traction du système de libération manuelle ne doit pas être plaqué contre les écrous de la vanne manuelle.
5. Serrer le contre-écrou du câble.
6. Tester que le réglage est correct en suivant les étapes A à D ci-dessous :
A. Placer un poids de 22,7 kg sur le revêtement du système hydraulique.
B. La hauteur de charge lue doit être entre 87,6 cm – 90,2 cm.
C. Placer un poids de 45 kg sur le revêtement du système hydraulique, lever entièrement la civière, tirer sur la poignée de
libération manuelle et s'assurer que la civière ne s'affaisse pas.
D. Retirer le poids de 45,4 kg, lever entièrement la civière, tirer sur la poignée de libération manuelle et s'assurer que la civière
descend.
Remarque : Si les étapes A à D ne se déroulent pas correctement, répéter les étapes 3 à 6.
7. Vérifier que le système fonctionne correctement avant de le remettre en service.
