SOSTITUZIONE DELLA TESTATA

Attrezzi necessari:
• Chiave combinata da 7/16"
• Chiave esagonale da 3/16"
Procedura:
1. Sollevare a barella e lo schienale in posizione
completamente verticale.
2. Con una chiave combinata da 7/16" e una chiave
esagonale da 3/16", rimuovere le due viti (A)
che fissano i cuscinetti di chiusura alla staffa
di interfaccia del piano rete del carrello (uno su
ciascun lato) (Figura 99).
3. Premere le maniglie di rilascio della testata
e rimuovere lentamente il gruppo testata.
4. Ripetere la procedura in ordine inverso per
riassemblare.
Italiano
5. Verificare che l ' unità funzioni correttamente prima
di rimetterla in servizio.
SOSTITUZIONE DEL CILINDRO A GAS DELLO
SCHIENALE.
Attrezzi necessari:
• Chiave esagonale da 3/32"
• Cacciavite a intaglio
Procedura:
1. Sollevare a barella e lo schienale in posizione
completamente verticale.
2. Con una chiave di Allen da 3/32", allentare la vite
di fermo (A) che vincola l ' albero gas al bilanciere
(Figura 100).
3. Con un cacciavite a intaglio rimuovere il morsetto
a "E" dal perno clevis che fissa la base del cilindro
a gas.
4. Svitare l ' albero del cilindro a gas dal bilanciere.
5. Ripetere le suddette operazioni nella sequenza
inversa per installare il nuovo cilindro a gas. Vedere
"Regolazione dello schienale" a
6. Verificare che l ' unità funzioni correttamente prima
di rimetterla in servizio.
Ritorna all'indice
5-100
Informazioni sulla manutenzione
pagina 5‑99.
6506-109-005 REV F
A

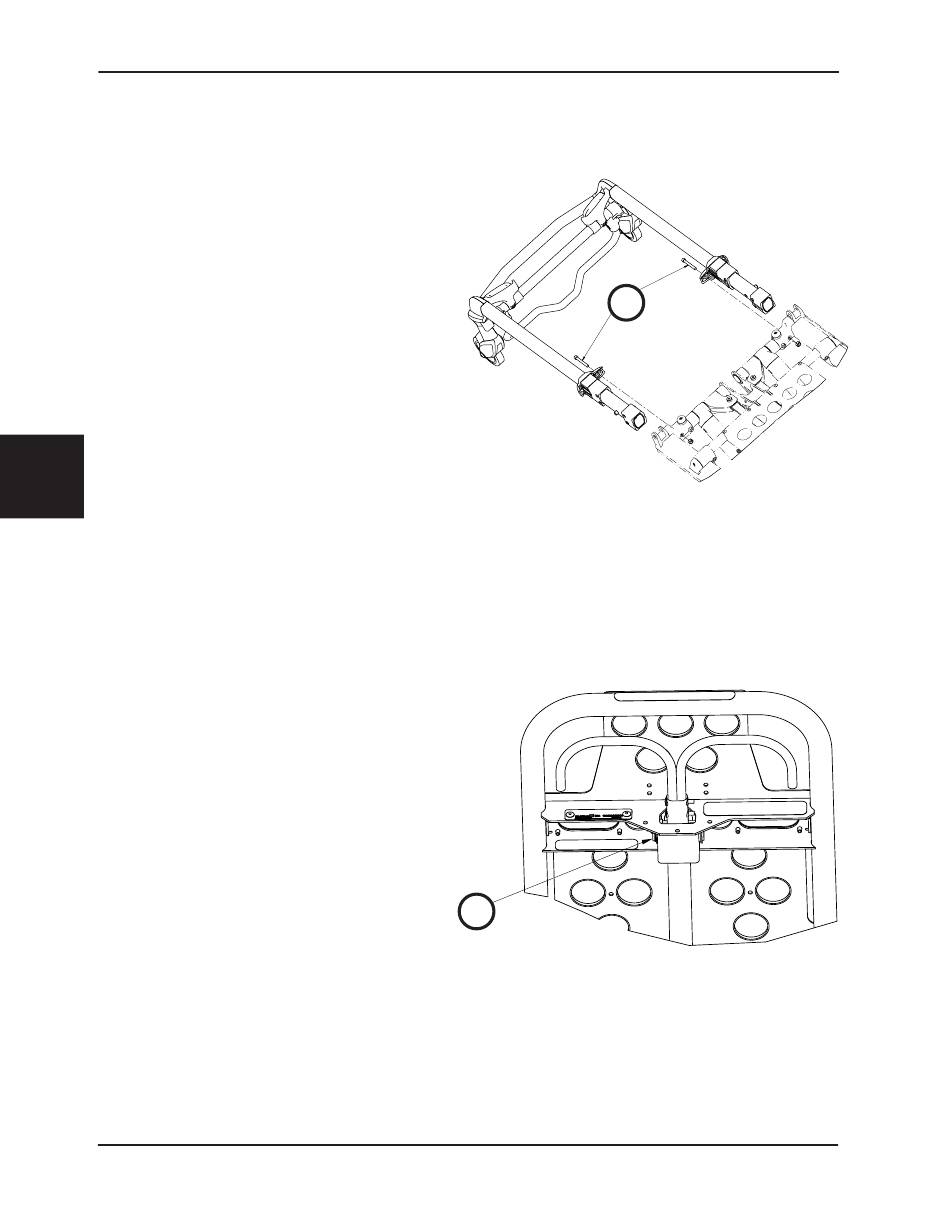

Figura 99
A
Figura 100
